Peugeot 308: Preparazione veicolo nuovo : Posizione dello shunt per configurazione del veicolo in modalità cliente - Veicoli PEUGEOT

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Per effettuare le operazioni utilizzare esclusivamente una pinza isolata.

La modalità parco è una funzione che permette di economizzare il consumo della batteria durante la sosta nel parco, disattivando una parte degli equipaggiamenti del veicolo.

ATTENZIONE : Il veicolo deve essere consegnato al cliente in "modalità cliente" (Configurazione d’utilizzo normale ).

ATTENZIONE : Quando lo shunt è in posizione parco : È necessario premere il pedale della frizione per avviare il motore(secondo la versione del calcolatore elettronico di gestione).

NOTA : In funzione del tipo di veicolo, i fusibili ‎ e gli shunt ‎ amovibili si trovano nel portaoggetti ‎ del cruscotto ‎, nel posacenere ‎, nel portaoggetti della ‎ porta anteriore sinistra ‎ o di scorta nella scatola dei fusibili ‎.

1. Specificità per i veicoli equipaggiati delle funzioni di chiamata d’emergenza e d’assistenza

Veicoli equipaggiati di tasti chiamata d’emergenza e d’assistenza :

• Dopo la configurazione in modalità cliente
• Inserire il contatto
• Attendere 5 secondi
• Verificare che il LED rosso "SOS" del tasto per chiamata d’emergenza non sia acceso (Fisso o intermittente )

NOTA : Se il LED rosso "SOS" del tasto per chiamata d’emergenza si accende o se non si accende, indicarlo sulla scheda "check-list preparazione veicolo nuovo".

2. Installazione e intervento

308 (P5).

408 (P54) - 408 Malesia (P54C).

408 X Cina (P54C).

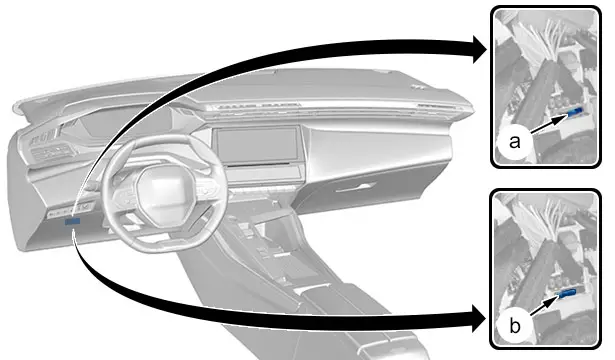

"a" Configurazione Parc.

"b" Configurazione Cliente.

TASSATIVO : Un posizionamento non conforme dello shunt in configurazione Cliente può provocare il rischio di scollegamento dello shunt durante la guida.

ATTENZIONE : La posizione dello shunt su un’interfaccia di sistema integrata (VSM1) è invertita rispetto ad un’interfaccia di sistema integrata (BSI1).

Modo operativo :

• Posizionare il veicolo in un luogo adatto
• Aprire la porta anteriore sinistra e simulare l’azione di chiusura meccanica del nottolino della serratura
• Verificare la chiusura delle altre porte del veicolo
• Staccare lo sportellino d’accesso ai fusibili
• Verificare che il contatto sia interrotto ed estrarre la chiave
• Verificare che nessun oggetto sia collegato alla presa di diagnosi

ATTENZIONE : Attendere 4 minuti senza alcuna azione su un equipaggiamento elettrico.

Modo operativo(seguito) :

• Togliere lo shunt dalla posizione parco "a"
• Attendere 15 secondi
• Portare lo shunt in posizione cliente "b" ; Con una pinza isolata
• Premere contemporaneamente le due estremità dello shunt ; Con una pinza isolata
• Controllare la conformità del posizionamento dello shunt con una luce adatta
• Riposizionare il nottolino della serratura della porta
• Reinserire il contatto
• Attendere un secondo
• Interrompere il contatto
• Riposizionare lo sportellino d’accesso ai fusibili
• Verificare l’allineamento dello sportellino d’accesso ai fusibili
