Peugeot 308: Smontaggio - rimontaggio : Captatore di temperatura del liquido di raffreddamento del motore

TASSATIVO : Rispettare i consigli di sicurezza e di pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Togliere la protezione sotto il motore.

Svuotare il circuito di refrigerazione del motore .

Smontare :

• La copertura del motore
• Il raccordo d’entrata aria
• Il raccordo dell’aria

3. Smontaggio

ATTENZIONE : Non utilizzare attrezzi da taglio, né martelli per qualsiasi operazione di smontaggio-rimontaggio di ricambi. In caso di caduta o di urto rilevante, il pezzo deve essere sostituito.

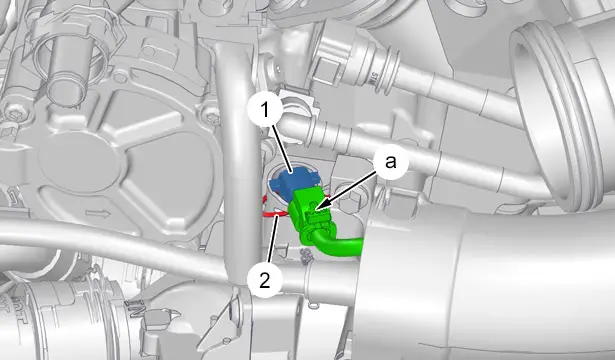

Staccare il connettore (in "a").

Smontare :

• La graffetta (2)
• Il captatore di temperatura (1) del liquido di raffreddamento motore
• La guarnizione di tenuta

Tappare la scatola di uscita dell’acqua ; Con i tappi di pulizia.

4. Rimontaggio

ATTENZIONE : Sostituire la guarnizione di tenuta (3) con una nuova precedentemente lubrificata.

ATTENZIONE : Controllare il posizionamento della guarnizione (3) sul captatore di temperatura dell’acqua motore (1).

Togliere i tappi di pulizia.

Rimontare :

• Il captatore di temperatura (1) del liquido di raffreddamento motore (Con una guarnizione di tenuta nuova (3) )
• La graffetta (2)

Ricollegare il connettore (in "a").

5. Operazioni complementari

Rimontare :

• Il raccordo dell’aria
• Il raccordo d’entrata aria
• La copertura del motore

Riempire e spurgare il circuito di refrigerazione motore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Rimontare :

• La protezione sotto al motore
• Il veicolo sulle sue ruote

6. Controllo

Avviare il motore.

Verificare l’assenza di perdite.
