Peugeot 308: Smontaggio - rimontaggio : Elettrovalvole del circuito di raffreddamento della catena di trazione elettrica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Elettrovalvola a 2 vie

2.1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

Smontare :

• La copertura del motore elettrico di trazione
• La protezione sotto la scocca

TASSATIVO : Interrompere la tensione del veicolo .

Spostare l’insieme caricatore imbarcato /convertitore di tensione continua .

2.2. Smontaggio

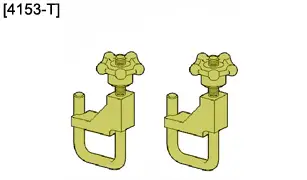

Posizionare gli attrezzi [4153-T].

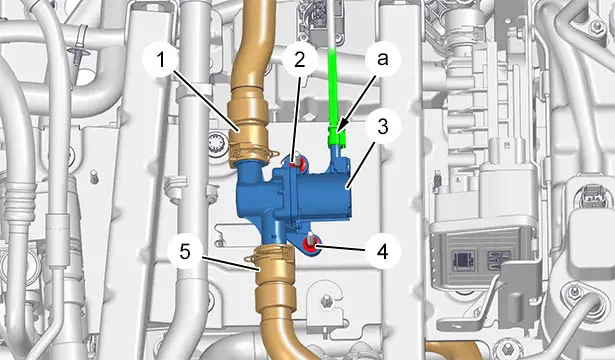

Staccare e spostare :

• Il tubo ‎(1) del circuito di raffreddamento della catena di trazione elettrica
• Il tubo ‎(5) del circuito di raffreddamento della catena di trazione elettrica

Scollegare il connettore (in "a").

Smontare :

• I dadi (2) e (4)
• L’elettrovalvola a 2 vie (3)

2.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• L’elettrovalvola a 2 vie (3)
• I dadi (2) e (4)

Ricollegare il connettore (in "a").

Accoppiare :

• Il tubo ‎(5) del circuito di raffreddamento della catena di trazione elettrica
• Il tubo ‎(1) del circuito di raffreddamento della catena di trazione elettrica

Togliere gli attrezzi [4153-T].

2.4. Operazioni complementari

Ricollocare l’insieme caricatore imbarcato / convertitore di tensione continua .

TASSATIVO : Mettere il veicolo in tensione .

Procedere alla degasificazione del circuito di raffreddamento della catena di trazione elettrica .

Rimontare :

• La protezione sotto la scocca
• La copertura del motore elettrico di trazione
• Il veicolo sulle sue ruote

3. Elettrovalvola a 3 vie

3.1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

Smontare :

• La ruota anteriore destra
• Il paraschizzi anteriore destro
• La protezione sotto la scocca

3.2. Smontaggio

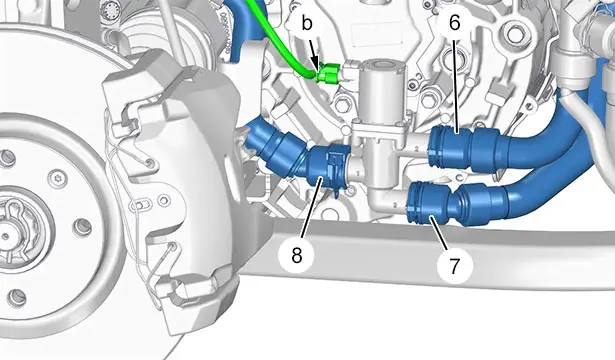

Scollegare il connettore (in "b").

Posizionare gli attrezzi [4153-T].

Staccare e spostare :

• Il tubo ‎(6) del circuito di raffreddamento della catena di trazione elettrica
• Il tubo ‎(7) del circuito di raffreddamento della catena di trazione elettrica
• Il tubo ‎(8) del circuito di raffreddamento della catena di trazione elettrica

Rimontare :

• Le viti (10) e (11)
• L’elettrovalvola a 3 vie (9)

3.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Rimontare :

• L’elettrovalvola a 3 vie (9)
• Le viti (10) e (11)

Accoppiare :

• Il tubo ‎(8) del circuito di raffreddamento della catena di trazione elettrica
• Il tubo ‎(7) del circuito di raffreddamento della catena di trazione elettrica
• Il tubo ‎(6) del circuito di raffreddamento della catena di trazione elettrica

Ricollegare il connettore (in "b").

Togliere gli attrezzi [4153-T].

3.4. Operazioni complementari

Rimontare :

• La protezione sotto la scocca
• Il paraschizzi anteriore destro
• La ruota anteriore destra
• Il veicolo sulle sue ruote

Procedere alla degasificazione del circuito di raffreddamento della catena di trazione elettrica .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.
