Peugeot 308: Smontaggio - rimontaggio : Il radiatore del circuito di raffreddamento della catena di trazione ibrida

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Svuotare il circuito di raffreddamento della catena di trazione ibrida .

Smontare :

• Il motoventilatore
• I deflettori dell’aria
• L’armatura superiore del paraurti anteriore
• Il modulo d’entrata dell’aria pilotata

2. Smontaggio

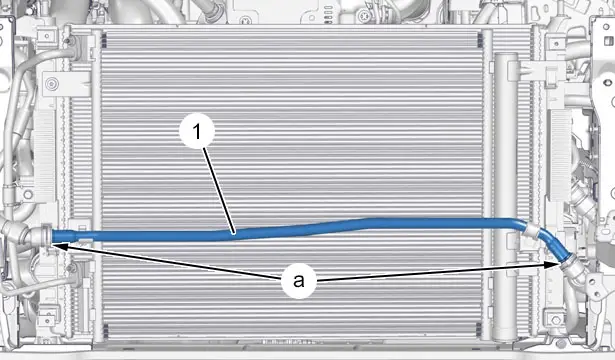

Disaccoppiare il tubo ‎ (1) del circuito di raffreddamento della catena di trazione ibrida (In "a" ).

ATTENZIONE : Non aprire il circuito di refrigerazione.

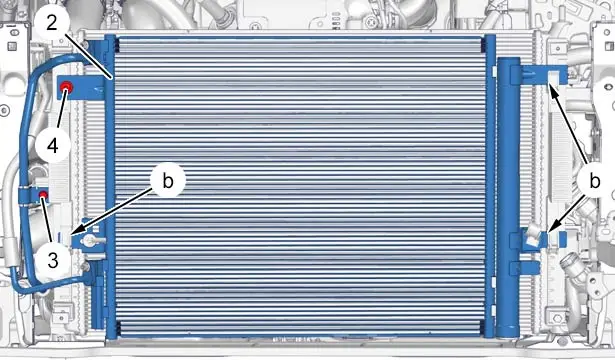

Smontare :

• La vite (4)
• La vite (3)

Sganciare ed estrarre il condensatore di refrigerazione ( 2) (In "b" ) (Senza aprire il circuito di refrigerazione ).

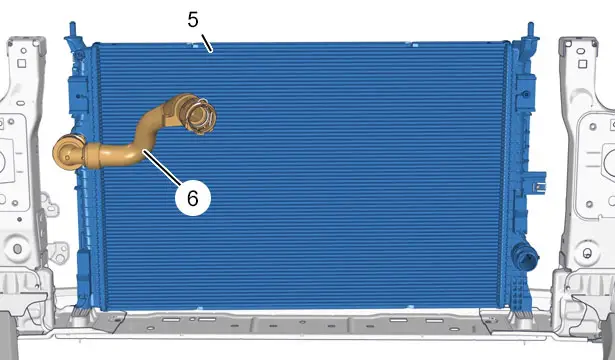

Smontare :

• Il tubo (6) del circuito di raffreddamento della catena di trazione ibrida
• Il radiatore (5) del circuito di raffreddamento della catena di trazione ibrida

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Circuito di raffreddamento della catena di trazione ibrida
• Elementi del circuito di refrigerazione
• Ruote

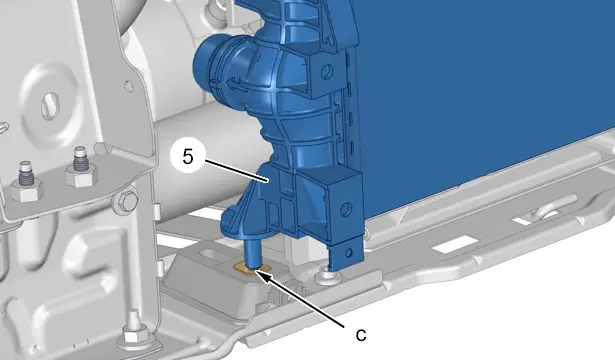

ATTENZIONE : Posizionare i pernetti di posizionamento (In "c" ).

Rimontare :

• Il radiatore (5) del circuito di raffreddamento della catena di trazione ibrida
• Il tubo (6) del circuito di raffreddamento della catena di trazione ibrida

Riagganciare il condensatore di refrigerazione (2) (In "b" ).

Rimontare :

• La vite (3)
• La vite (4)

Accoppiare il tubo ‎ (1) del circuito di raffreddamento della catena di trazione ibrida (In "a" ).

4. Operazioni complementari

Rimontare :

• Il modulo d’entrata dell’aria pilotata
• I deflettori dell’aria
• L’armatura superiore del paraurti anteriore
• Il motoventilatore

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Riempire ed effettuare lo spurgo del circuito di raffreddamento della catena di trazione ibrida .

Riportare il veicolo sulle sue ruote.

5. Controllo

Avviare il motore.

Verificare la tenuta del circuito di raffreddamento motore.
