Peugeot 308: Smontaggio - rimontaggio : Radiatore di refrigerazione motore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

Svuotare il circuito di raffreddamento della catena di trazione ibrida .

CATENA DI TRAZIONE PHEV

Smontare :

• Le ruote anteriori
• La protezione sotto al motore
• I parafanghi anteriori
• Il deflettore del paraurti anteriore
• Il paraurti anteriore
• L’armatura superiore del paraurti anteriore
• L’armatura del paraurti anteriore
• Il modulo d’entrata dell’aria pilotata
• Il radiatore del circuito di raffreddamento della catena di trazione ibrida
• Il motoventilatore

2. Smontaggio

ATTENZIONE : Non aprire il circuito di refrigerazione.

Smontare :

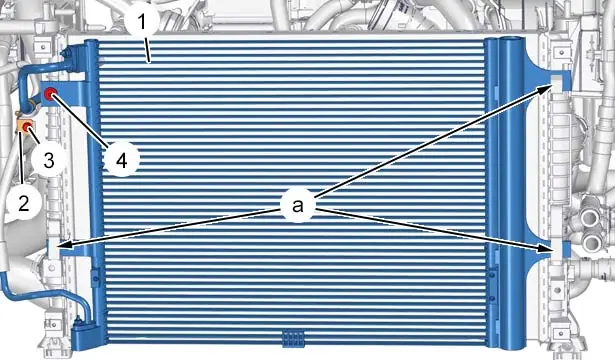

• La vite (4)
• La vite (3)
• La piastra di fissaggio ( 2)

Sganciare ed estrarre il condensatore di refrigerazione ( 1)(in "a") (Senza aprire il circuito di refrigerazione ).

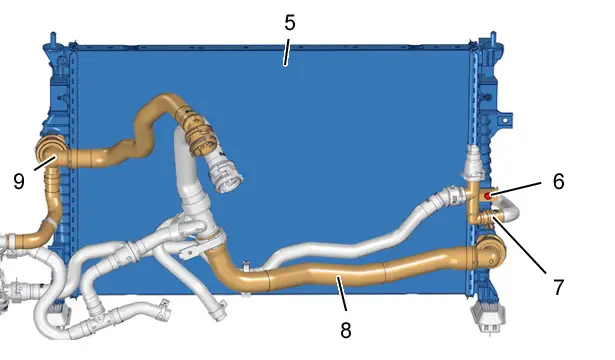

Togliere la vite (6) (Tubo di refrigerazione (7) ).

Scollegare le tubature ( 8), (9).

Smontare il radiatore di refrigerazione motore (5) dall’alto.

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Sistema di refrigerazione
• Ruote

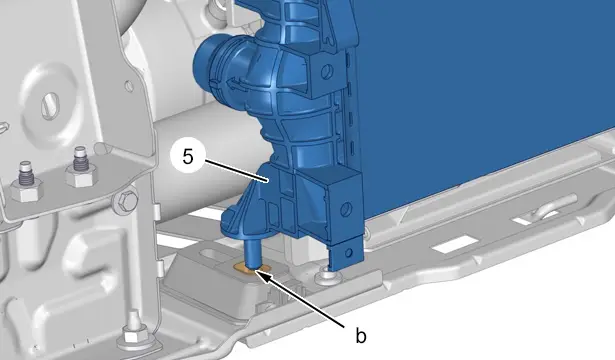

ATTENZIONE : Posizionare i pernetti del radiatore di raffreddamento motore (5)(in "b").

Ricollocare il radiatore di raffreddamento motore (5).

Accoppiare i tubi ‎ (8), (9).

Rimontare la vite (6).

Riagganciare il condensatore di refrigerazione (1)(in "a").

Rimontare :

• La piastra di fissaggio ( 2)
• La vite (3)
• La vite (4)

4. Operazioni complementari

CATENA DI TRAZIONE PHEV

Rimontare :

• Il motoventilatore
• Il radiatore del circuito di raffreddamento della catena di trazione ibrida
• Il modulo d’entrata dell’aria pilotata
• L’armatura del paraurti anteriore
• L’armatura superiore del paraurti anteriore
• Il paraurti anteriore
• Il deflettore del paraurti anteriore
• I parafanghi anteriori
• La protezione sotto al motore
• Le ruote anteriori
• Il veicolo sulle sue ruote

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

Riempire ed effettuare lo spurgo del circuito di raffreddamento della catena di trazione ibrida .

5. Controllo

Avviare il motore.

Verificare la tenuta del circuito di raffreddamento motore.
