Peugeot 308: Smontaggio - rimontaggio : Cartuccia filtrante e essiccante (Specificità Paese caldo e umido e Paese molto freddo)

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Tutto il personale che opera su veicoli con stack di pile a combustibile deve aver completato i corsi di formazione STELLANTIS richiesti per intervenire su questi veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

NOTA : Elenco dei paesi interessati da questa procedura specifica riguardante il circuito di refrigerazione .

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Stazione di carica e di riciclaggio del circuito di refrigerazione.

3. Operazioni preliminari

TASSATIVO : Prima di ogni intervento sul circuito di climatizzazione, rispettare le precauzioni del caso.

Svuotare il circuito di refrigerazione ; Utilizzando la stazione di carica e di riciclaggio del circuito di refrigerazione.

Smontare :

• Il paraurti anteriore
• Il condensatore di refrigerazione

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con gli attrezzi [1701-HZ].

4. Smontaggio

NOTA : Lo smontaggio della cartuccia filtrante ed essiccante si effettua dal di sotto del condensatore di refrigerazione.

4.1. Montaggio condensatore di refrigerazione con tappo

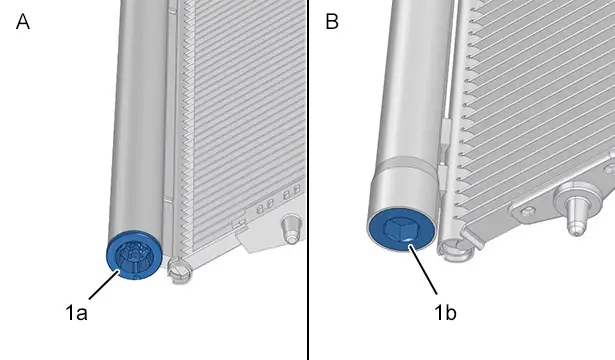

Montaggio "A" : Tappo sagoma TORX (1a).

Montaggio "B" : Tappo sagoma 6 lati (1b).

NOTA : Pulire vicino al tappo in plastica con uno straccio pulito per rimuovere le impurità.

Togliere il tappo (1).

Togliere la cartuccia essiccante (2) (Secondo la freccia "a").

4.2. Montaggio condensatore di refrigerazione con cartuccia filtrante ed essiccante

NOTA : Pulire con uno straccio adatto per rimuovere le impurità.

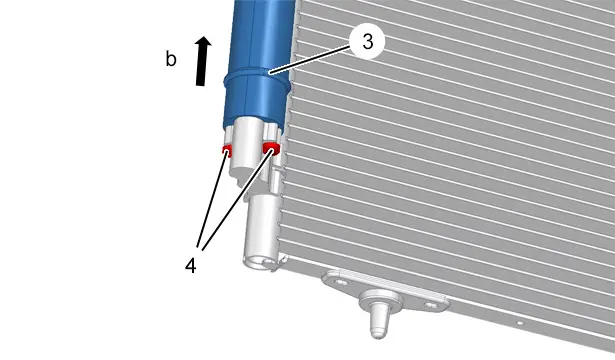

Smontare :

• Le 2 viti (4)
• Il filtro disidratatore (3) (Secondo la freccia "b")

5. Rimontaggio

ATTENZIONE : Togliere i tappi di collettori, flange, raccordi solo al momento del collegamento sul veicolo.

NOTA : Pulire vicino al tappo in plastica con uno straccio pulito per rimuovere le impurità.

5.1. Montaggio condensatore di refrigerazione con tappo

NOTA : Sostituire il tappo (1) ad ogni sostituzione della cartuccia essiccante (2).

ATTENZIONE : La cartuccia essiccante è sempre fornita in confezionamento sotto vuoto. Se l’imballaggio non è ermetico o se la data di scadenza (se indicata) viene superata, il kit essiccante non deve essere utilizzato e deve essere distrutto.

ATTENZIONE : Non lasciare la cartuccia essiccante nuova all’aria aperta.

Aprire l’imballaggio sotto vuoto del kit essiccante.

Inserire la cartuccia essiccante (2) nel condensatore di refrigerazione.

ATTENZIONE : Rispettare le coppie di serraggio.

Montare un tappo nuovo (1) ; Serrare a 1,5 daNm.

5.2. Montaggio condensatore di refrigerazione con cartuccia filtrante ed essiccante

ATTENZIONE : Togliere i tappi del kit essiccante solo al momento del collegamento sul condensatore di refrigerazione.

NOTA : Controllare la presenza delle 2 guarnizioni toriche sulla cartuccia filtrante ed essiccante nuova.

ATTENZIONE : La cartuccia filtrante ed essiccante non deve restare all’aria aperta, anche se abbinata al circuito di refrigerazione.

ATTENZIONE : Rispettare le coppie di serraggio.

Serrare le 2 viti (4) a 0,6 daNm .

Rimontare :

• Il filtro disidratatore (3)
• Le 2 viti (4) (nuove)

6. Operazioni complementari

Rimontare il condensatore di refrigerazione .

Effettuare :

• Un tiraggio a vuoto del circuito di refrigerazione (per almeno 15 minuti)
• Un controllo della tenuta del circuito di refrigerazione
• Un tiraggio a vuoto del circuito di refrigerazione (per almeno 35 minuti)
• Una ricarica del circuito di refrigerazione

NOTA : Quando viene sostituita la cartuccia filtrante ed essiccante, aggiungere 15 cm3 d’olio per compressori di refrigerazione.

Verificare il funzionamento della climatizzazione.

Rimontare il paraurti anteriore.
