Peugeot 308: Smontaggio - rimontaggio : Compressore di refrigerazione elettrico

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Stazione di carica e di riciclaggio del circuito di refrigerazione.

3. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

TASSATIVO : Interrompere la tensione del veicolo .

Svuotare il circuito di refrigerazione ; Utilizzando la stazione di carica e di riciclaggio del circuito di refrigerazione.

Smontare :

• La ruota anteriore sinistra
• Il paraschizzi anteriore sinistro
• La protezione sotto la scocca

4. Smontaggio

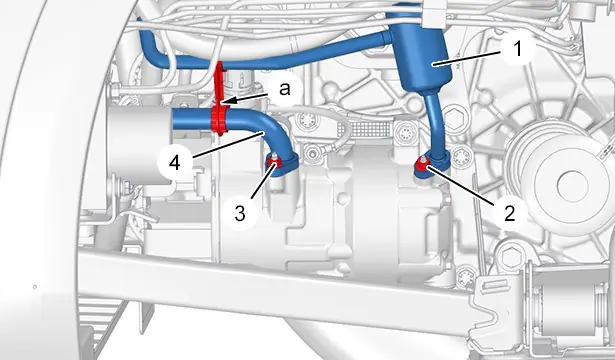

Sganciare (in "a").

Togliere i 2 dadi (2), (3).

Disaccoppiare i condotti del circuito di refrigerazione (1), (4).

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con l’attrezzo [1701-HZ].

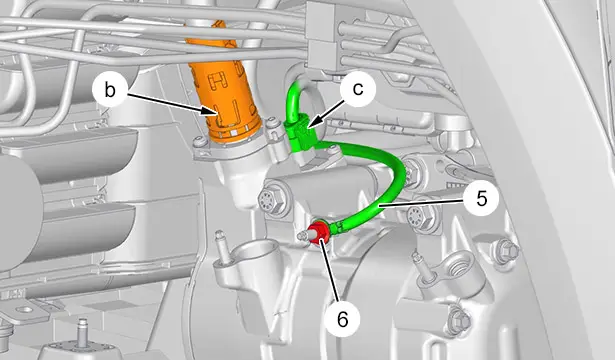

TASSATIVO : Effettuare la procedura di scollegamento dei connettori del circuito elettrico di potenza .

Scollegare il connettore di potenza (in "b").

Smontare il dado (6).

Spostare il cavo di massa (5).

Scollegare il connettore (in "c").

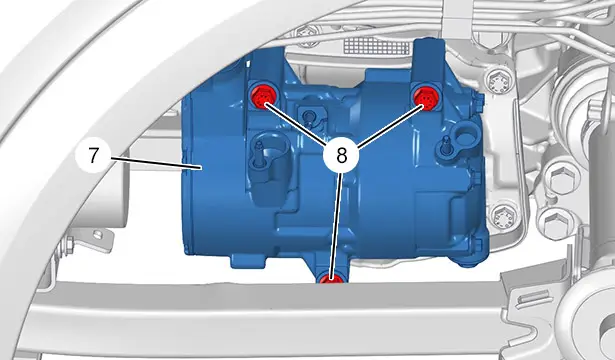

Smontare :

• Le 3 viti (8)
• Il compressore di refrigerazione elettrico (7)

5. Rimontaggio

ATTENZIONE : Non rimontare mai un compressore di refrigerazione elettrico che abbia subito un urto.

ATTENZIONE : Verificare la pulizia dei condotti di refrigerazione (1), (4) a monte e a valle del compressore di refrigerazione elettrico (7).

ATTENZIONE : Collocare delle guarnizioni toriche nuove ; Lubrificare le guarnizioni toriche nuove con olio per compressore di refrigerazione elettrico.

ATTENZIONE : Rispettare le coppie di serraggio.

ATTENZIONE : In caso di sostituzione : Svuotare il compressore di refrigerazione elettrico (7) nuovo ; Lasciare solo 80 cm³ d’olio.

Rimontare :

• Le guarnizioni toriche nuove
• Il compressore di refrigerazione elettrico (7)
• Le 3 viti (8)

Ricollegare il connettore (in "c").

Rimontare :

• Il cavo di massa (5)
• Il dado (6)

Ricollegare il connettore di potenza (in "b").

Accoppiare i condotti del circuito di refrigerazione (1), (4).

Rimontare i 2 dadi (2), (3).

ATTENZIONE : Prima di serrare i dadi, la flangia dei condotti di refrigerazione deve essere in appoggio sulla relativa interfaccia.

Aggraffare (in "a").

Effettuare un tiraggio a vuoto del circuito di refrigerazione (Per 15 minuti minimo).

Verificare la sigillatura del circuito di refrigerazione.

Effettuare :

• Un tiraggio a vuoto del circuito di refrigerazione (Per 35 minuti minimo)
• Una ricarica del circuito di refrigerazione

6. Operazioni complementari

Rimontare :

• Il paraschizzi anteriore sinistro
• La protezione sotto la scocca
• La ruota anteriore sinistra

TASSATIVO : Mettere il veicolo in tensione .

ATTENZIONE : Dopo ogni operazione sul circuito di refrigerazione, pulire il circuito di refrigerazione.

Per pulire il circuito di refrigerazione ; Con lo strumento di diagnosi :

• Collegare lo strumento diagnostico
• Accedere al sottomenu : Calcolatore di supervisione della catena di trazione elettrica / Riparazione / Intervento in garanzia / Pulizia del circuito di refrigerazione
• Attivare la procedura di pulizia del circuito di refrigerazione

Controllare il funzionamento del compressore di refrigerazione elettrico (7).
