Peugeot 308: Smontaggio - rimontaggio : Riscaldatore elettrico dell’acqua

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

Togliere il rivestimento del motore elettrico di trazione.

TASSATIVO : Interrompere la tensione del veicolo .

3. Smontaggio

TASSATIVO : Effettuare la procedura di scollegamento dei connettori del circuito elettrico di potenza .

Scollegare :

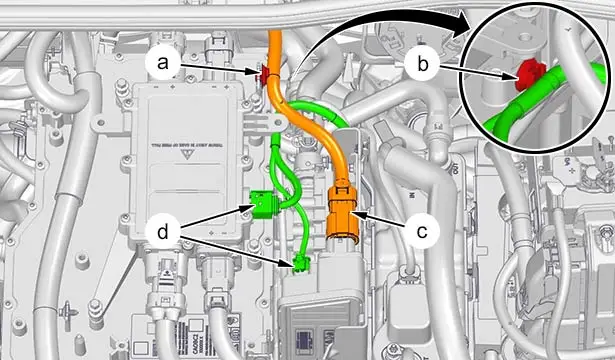

• I connettori  (in "d")
• Il connettore di potenza (in "c")

Sganciare il fascio elettrico (in "a", "b").

Scollegare il connettore (in "g").

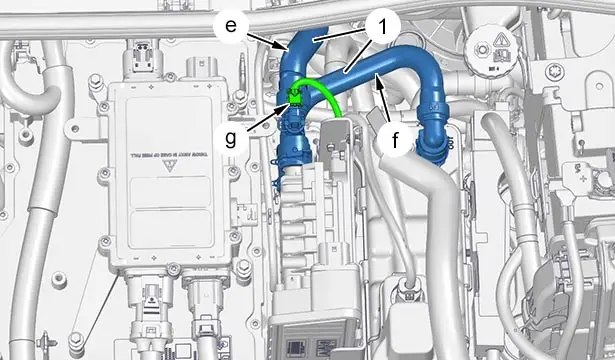

Collocare gli attrezzi [1512] (in "e", "f").

Disaccoppiare i tubi ‎(1) del riscaldatore elettrico dell’acqua ‎.

Tappare i tubi ‎(1) del riscaldatore elettrico dell’acqua ‎ ; Con i tappi di pulizia.

Smontare :

• I dadi (3)

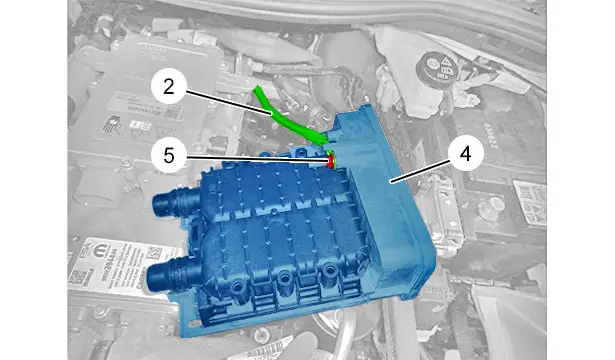

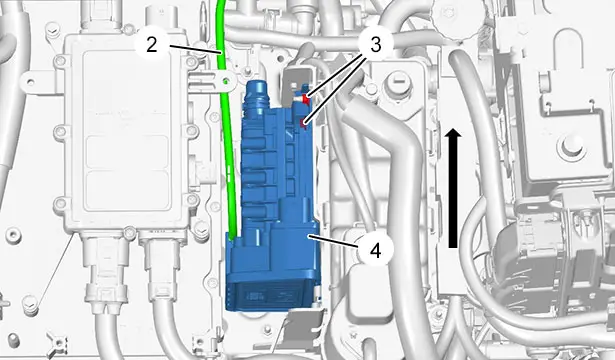

• Il riscaldatore elettrico dell’acqua ‎(4) e il cavo di massa ‎(2) (secondo la freccia )

Togliere il dado (5) dal cavo (2) della massa.

Spostare il cavo di massa (2).

Smontare il riscaldatore elettrico dell’acqua (4).

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il riscaldatore elettrico dell’acqua (4)
• Il cavo di massa (2)
• Il dado (5)
• I dadi (3)

Togliere gli attrezzi [1512] (in "e", "f").

Abbinare i tubi ‎(1) al riscaldatore elettrico dell’acqua ‎(4).

Agganciare il fascio elettrico (in "d", "f", "h").

TASSATIVO : Effettuare la procedura di ricollegamento dei connettori del circuito elettrico di potenza .

Ricollegare :

• Il connettore di potenza (in "c")
• I connettori  (in "d")
• Il connettore (in "g")

Agganciare il fascio elettrico (in "a", "b").

5. Operazioni complementari

TASSATIVO : Mettere il veicolo in tensione .

Procedere alla degasificazione del circuito di raffreddamento della catena di trazione elettrica .

Rimontare :

• La copertura del motore elettrico di trazione
• Il veicolo sulle sue ruote
