Peugeot 308: Smontaggio - rimontaggio : Copricerchio (Cerchione in lega leggera )

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Gancio di smontaggio del copricerchio.

2. Smontaggio

ATTENZIONE : Non utilizzare attrezzi con punte o spigoli vivi (Rischio di danneggiamento irreversibile ).

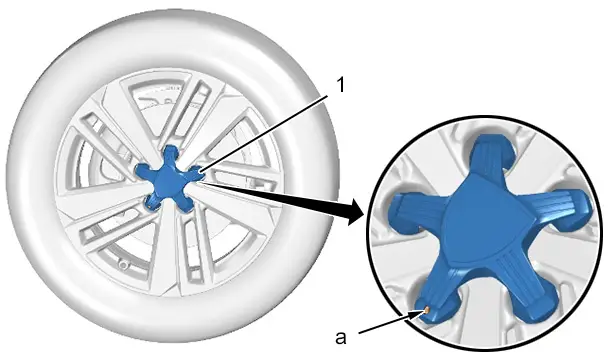

Smontare il coprimozzo (1) della ruota (Borchie ) ;Utilizzando il gancio di smontaggio del copricerchio(in "a").

3. Rimontaggio

ATTENZIONE : Non utilizzare attrezzi di rimontaggio.

ATTENZIONE : Verificare che l’anello del copricerchio (1) della ruota anteriore (2) sia presente, e controllarne le condizioni prima di rimontarlo.

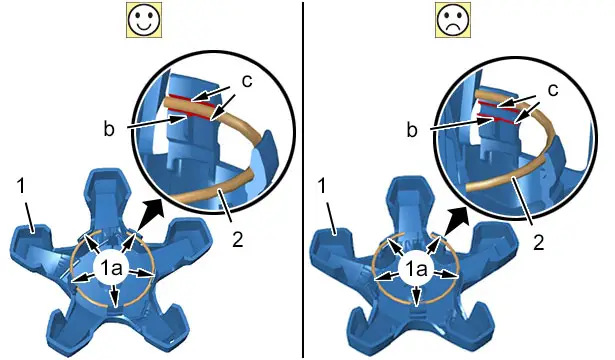

ATTENZIONE : Controllare la condizione delle mollette di tenuta (1) dell’anello (2) del copricerchio (1a) della ruota anteriore 5 prima di rimontarlo.

ATTENZIONE : Verificare che l’anello del copricerchio (1) della ruota anteriore (2) sia posizionato correttamente e agganciato in posizione prima del rimontaggio(in "b" e "c").

ATTENZIONE : Durante il rimontaggio, non inclinare il copricerchio (1).

ATTENZIONE : Se durante il rimontaggio l’allineamento non è corretto si rischia di danneggiare il sistema di fissaggio del copricerchio (1).

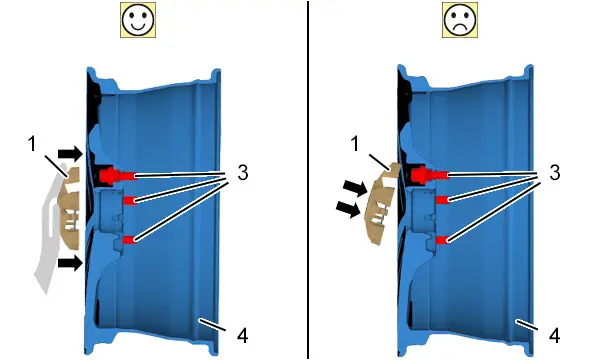

Posizionare e allineare il copricerchio (1) con i bulloni della ruota (3).

Agganciare il copricerchio (1) al cerchio della ruota (4) ; Applicare una forza manuale al centro del copricerchio (1) della ruota .

Controllare che il copricerchio (1) della ruota sia agganciato correttamente.

Smontaggio - rimontaggio : Copricerchio (Cerchione in lamiera )Applicazione : Dispositivo di fissaggio della ruota di scorta
