Peugeot 308: Smontaggio - rimontaggio : Scatola di protezione e di gestione delle alimentazioni

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Dado (Fascio elettrico (Scatola di protezione e di gestione delle alimentazioni) )	1
Dado (Fascio elettrico (Contattore della batteria di servizio 1) )	1

2. Attrezzatura

Materiale :

• 1Tappo in plastica
• 1Nastro adesivo di carta

attrezzo	Riferimento	Descrizione
	[1603-3] (*)	Chiave dinamometrica regolabile da 5 a 25 Nm
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Ubicazione

(1) Scatola di Protezione e di Gestione delle Alimentazioni (BPGA).

NOTA : Il modulo di protezione e di gestione delle alimentazioni ‎(1) è ubicato davanti alla batteria di servizio ‎1.

NOTA : Il modulo di protezione e gestione delle alimentazioni elettriche permette d’interrompere l’alimentazione elettrica per proteggere il veicolo in caso di cortocircuito.

NOTA : I due lati del modulo di protezione e gestione delle alimentazioni presentano connessioni elettriche.

4. Operazioni preliminari

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Smontare il calcolatore di controllo motore .

5. Smontaggio

Sganciare il fascio elettrico (in "a").

Sganciare il portafusibile ‎(2)(in "b")(secondo la freccia ).

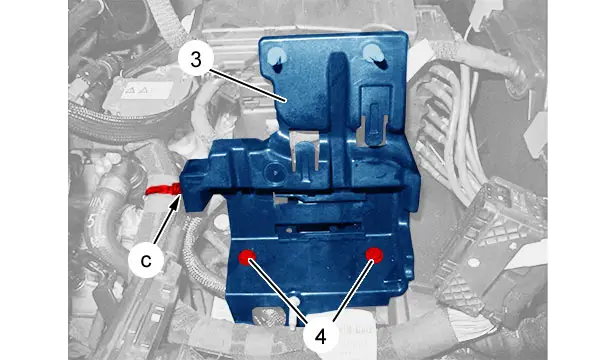

Sganciare il fascio elettrico (in "c").

Smontare :

• Le 2 viti (4)
• Il supporto (3)

Sganciare il fascio elettrico (7)(in "e").

Aprire gli sportellini ‎ del modulo di protezione e gestione delle alimentazioni ‎(1)(in "d", "f") (Seguendo le frecce ).

Togliere i 2 dadi (5), (6).

Spostare il fascio cavi elettrico (7).

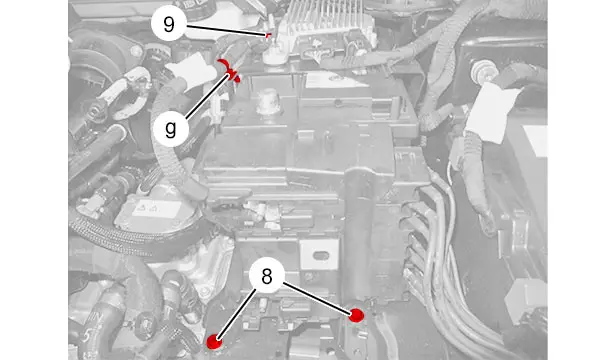

Sganciare il fascio elettrico (in "g").

Smontare :

• Il dado (9)
• Le 2 viti (8)

Spostare il modulo di protezione e gestione delle alimentazioni (1) e il relativo supporto (verso l’alto).

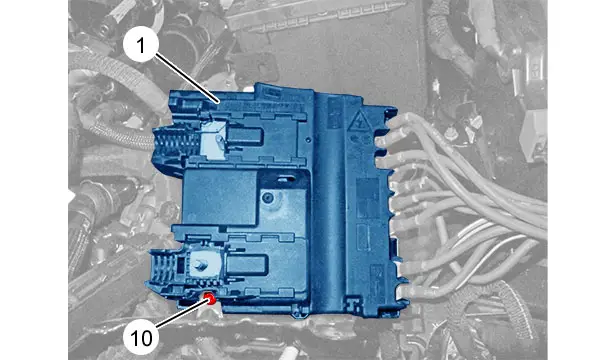

Togliere la vite (10).

Smontare :

• Le 2 viti (11)
• Il supporto (12) del modulo di protezione e gestione delle alimentazioni (1)

Sollevare il coperchio del modulo di protezione e gestione delle alimentazioni (1)(in "h").

6. Individuazione dei fusibili

6.1. Facciata anteriore

Smontare il dado (13).

Scollegare e spostare il cavo positivo della batteria di servizio ‎1.

ATTENZIONE : Contrassegnare e munire di etichetta ogni filo, indicando il riferimento fusibile corrispondente, prima di scollegare il modulo di protezione e gestione delle alimentazioni (Arresto del veicolo (o rischio potenziale) ).

Contrassegnare i fili (in "j") con il riferimento del fusibile corrispondente(in "k") ; Con del nastro adesivo di carta.

NOTA : Il numero di fusibili e di fili varia in funzione dell’equipaggiamento del veicolo.

Sbloccare i dadi (14).

Togliere i fili (Filo per filo).

6.2. Parte posteriore

Contrassegnare i fili (in "m", "p") con il riferimento del fusibile corrispondente(in "l") ; Con del nastro adesivo di carta.

NOTA : Il numero di fusibili e di fili varia in funzione dell’equipaggiamento del veicolo.

Sbloccare i dadi (15).

Smontare :

• I fili (Filo per filo)
• Il modulo di protezione e gestione delle alimentazioni (1)

7. Rimontaggio

CATENA DI TRAZIONE PHEV

ATTENZIONE : Rispettare le coppie di serraggio (Arresto del veicolo (o rischio potenziale) ).

7.1. Facciata anteriore

ATTENZIONE : Prima di togliere i dadi (14), verificare che le etichette (in "j") corrispondano ai riferimenti (in "k").

Effettuare le seguenti operazioni (Filo per filo) :

• Ricollegare i fili elettrici
• Ricollocare i dadi (14) ; Con l’attrezzo [1603-3]

7.2. Parte posteriore

ATTENZIONE : Prima di togliere i dadi (15), verificare che le etichette (in "m", "p") corrispondano ai riferimenti (in "l").

Effettuare le seguenti operazioni (Filo per filo) :

• Ricollegare i fili elettrici
• Ricollocare i dadi (15) ; Con l’attrezzo [1603-3]

Rimontare :

• Il cavo positivo ‎ della batteria di servizio ‎1
• Il nuovo dado (13) ; Con l’attrezzo [1603-3]
• Il coperchio del calcolatore di protezione e gestione delle alimentazioni elettriche (1)(in "h")
• Il supporto (12) del modulo di protezione e gestione delle alimentazioni (1)
• Le 2 viti (11)
• La vite (10)

7.3. Rimontaggio(seguito)

Posizionare il modulo di protezione e gestione delle alimentazioni (1) e il relativo supporto (12).

Rimontare :

• Le 2 viti (8)
• Il nuovo dado (9) ; Con l’attrezzo [1603-3]

Agganciare il fascio elettrico (in "g").

Rimontare :

• Il fascio cavi elettrico (7)
• I 2 dadi (5), (6)

Agganciare il fascio elettrico (7)(in "e").

Chiudere gli sportellini ‎ del modulo di protezione e gestione delle alimentazioni ‎(in "d", "f").

Rimontare :

• Il supporto (3)
• Le 2 viti (4)

Agganciare il fascio elettrico (in "c").

Agganciare il portafusibile ‎2(in "b").

Agganciare il fascio elettrico (in "a").

8. Operazioni complementari

Rimontare il calcolatore di controllo motore .

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).
