Peugeot 308: Procedura di intervento : Collegamento al punto di accesso WiFi per OTA (Over The Air)
TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia
.
1. Identificazione veicolo
Collegare l’attrezzo di diagnosi .
Verificare che il veicolo abbia un modulo di connettività della radiofrequenza (BSRF / RTBM).

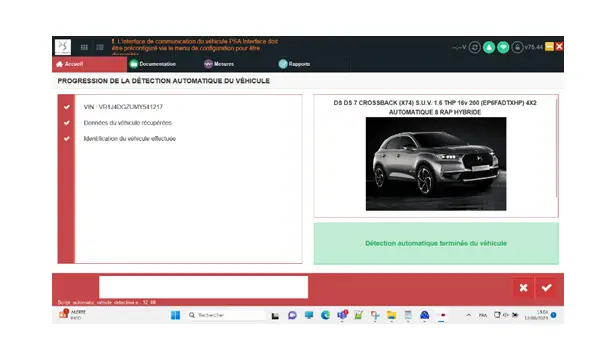

NOTA : L’identificazione può essere effettuata tramite rilevazione automatica del veicolo inserendo il VIN oppure selezionando manualmente il veicolo.

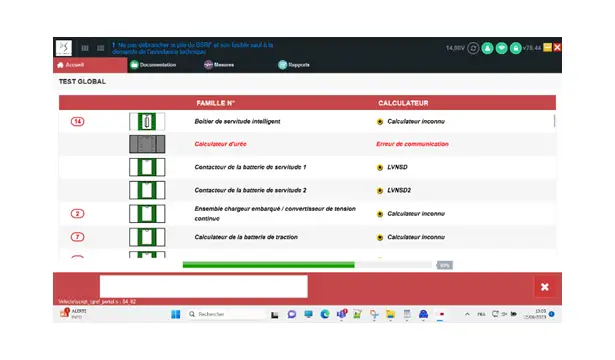

2. Avvio del test globale
Confermare la scelta del veicolo.
Confermare le schermate intermedie, poi il test globale si avvierà automaticamente.
3. Selezione dell’applicazione “RIPARAZIONE”
NOTA : Durante il test globale, verranno mostrate finestre pop up per chiedere di togliere o inserire l’accensione: seguire le istruzioni.
Alla fine del test globale, verrà mostrata una finestra pop up per la raccolta dei dati: premere “Conferma” o “Rifiuta”.
Appena il test globale è terminato, selezionare l’applicazione “RIPARAZIONE” dal menu.
4. Selezione del calcolatore interessato
Dopo che l’applicazione “RIPARAZIONE” è stata selezionata, il test globale ricompare.

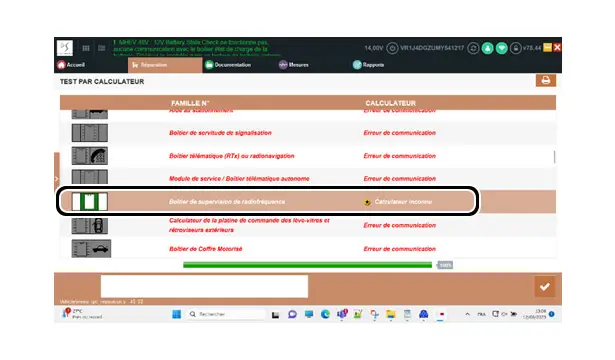

Selezionare il calcolatore del “modulo di connettività della radiofrequenza (BSRF / RTBM)“.
Confermare.
5. Collegamento al punto di accesso WiFi

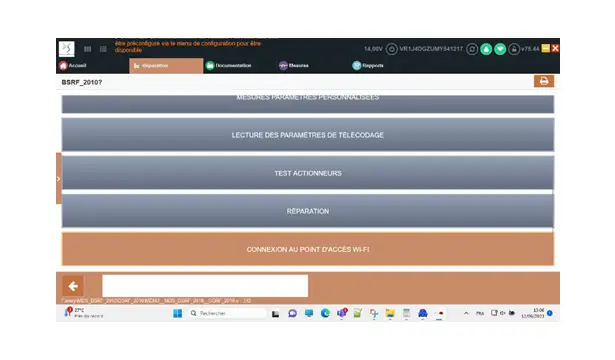

Dopo aver selezionato il calcolatore del “modulo di connettività della radiofrequenza (BSRF / RTBM)” viene visualizzato un menù con l’opzione “CONNESSIONE AL PUNTO DI ACCESSO WI-FI”.
Selezionare l’opzione “CONNESSIONE AL PUNTO DI ACCESSO WI-FI” per avviare la procedura.
6. Fasi della procedura
6.1. Sbloccaggio del calcolatore elettronico di gestione (BSI1 / VSM1)

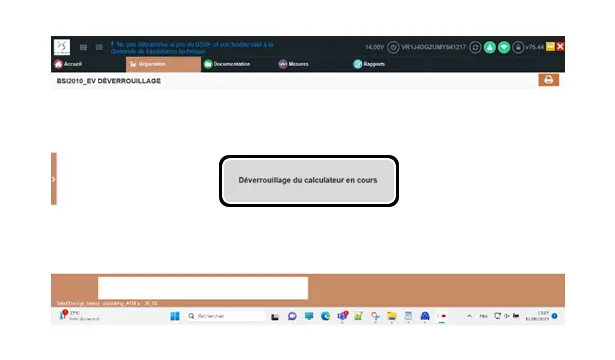

Quando la procedura è avviata, lo strumento di diagnosi DIAGBOX esegue la fase (BSI1 / VSM1) di sbloccaggio dell’interfaccia del calcolatore elettronico di gestione.
NOTA : Calcolatore elettronico di gestione (BSI1) (architettura AEE2010) / calcolatore elettronico di gestione (VSM1) (architettura NEA).
Possibili scenari di errore durante lo sbloccaggio del calcolatore elettronico di gestione (BSI1 / VSM1)
| Illustrazione | Descrizione |

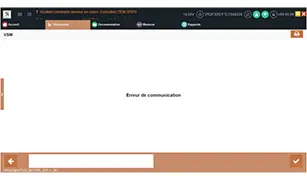

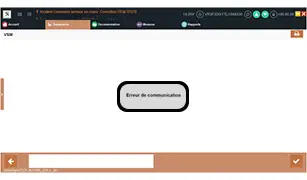

| Errore di comunicazione con il calcolatore elettronico di gestione (BSI1 / VSM1)Dopo aver cliccato “Conferma”, la procedura si conclude con un errore |

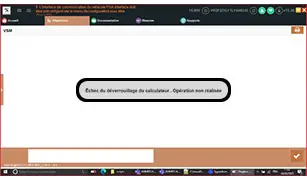

| Errore di sbloccaggio del calcolatore elettronico di gestione (BSI1 / VSM1)Dopo aver cliccato “Conferma”, la procedura si conclude con un errore |

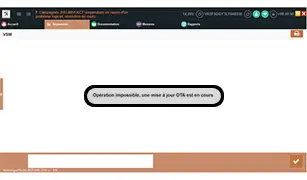

| Errore di autorizzazione relativo a un’operazione OTA (Over The Air) in corsoDopo aver cliccato “Conferma”, la procedura si conclude con un errore |
6.2. Schermate per le fasi di connessione a Internet

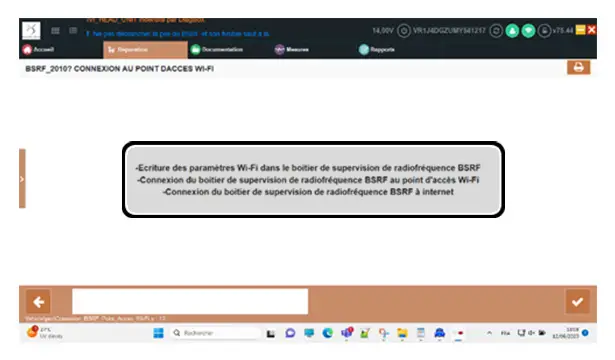

Appena l’interfaccia del calcolatore elettronico di gestione (BSI1 / VSM1) viene sbloccata, lo strumento di diagnosi DIAGBOX mostra un’interfaccia che elenca i passaggi da seguire per connettere il modulo di connettività della radiofrequenza (BSRF / RTBM) a Internet.
6.3. Conferma dell’interfaccia delle fasi di connessione
Dopo la conferma, l’interfaccia dello strumento di diagnosi DIAGBOX segue le fasi una alla volta fino alla fine della procedura
| Illustrazione | Descrizione |
| Lo strumento di diagnosi DIAGBOX si avvia con lo sbloccaggio del modulo di connettività della radiofrequenza (BSRF / RTBM) |

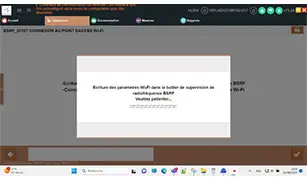

| Scrittura dei parametri Wi-Fi nel modulo di supervisione della radiofrequenza (BSRF / RTBM) |

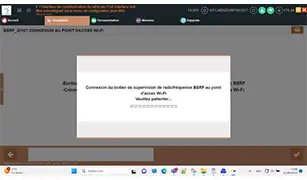

| Connessione del modulo di connettività della radiofrequenza (BSRF / RTBM) al punto di accesso Wi-Fi |
| Connessione del modulo di connettività della radiofrequenza (BSRF / RTBM) a Internet |

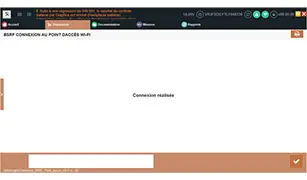

| La connessione è completataCliccare su "Conferma" |
6.4. Scenari di errore durante il completamento delle fasi di connessione
| Illustrazione | Descrizione |
| Errore di comunicazione con il modulo di connettività della radiofrequenza (BSRF / RTBM)Dopo aver cliccato “Conferma”, la procedura si conclude con un errore |

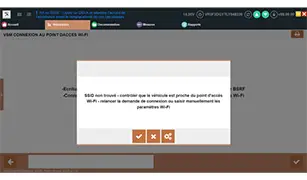

| I parametri per accedere al punto di accesso Wi-Fi non sono correttiLa finestra pop up viene mostrata se viene effettuata una delle seguenti richieste- Avvicinarsi al punto di accesso Wi-Fi, quindi fare clic sul pulsante di conferma per riavviare la connessione- Cliccando sul pulsante “Annulla” lo strumento di diagnosi DIAGBOX abbandona la procedura con un errore- Cliccando sul pulsante delle impostazioni, lo strumento di diagnosi DIAGBOX reindirizzerà alla schermata di scrittura manuale dei parametri Wi-Fi |

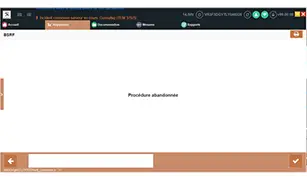

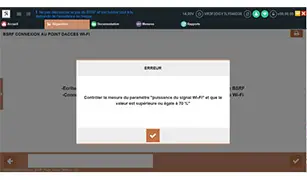

| I parametri di connessione sono corretti ma lo strumento di diagnosi DIAGBOX è scollegato dal punto di accesso Wi-FiLo strumento di diagnosi DIAGBOX mostra il messaggio "controllare la misura parametro "potenza segnale Wi-Fi" e il valore è 70% o superioreUna volta confermata la finestra pop-up, la procedura viene abbandonata |
| Lo strumento di diagnosi DIAGBOX non riesce a completare la connessione a Internet, la procedura termina con un errore |
