Peugeot 308: Smontaggio - rimontaggio : Calcolatore di supervisione della radiofrequenza (BSRF) - Batteria di scorta

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

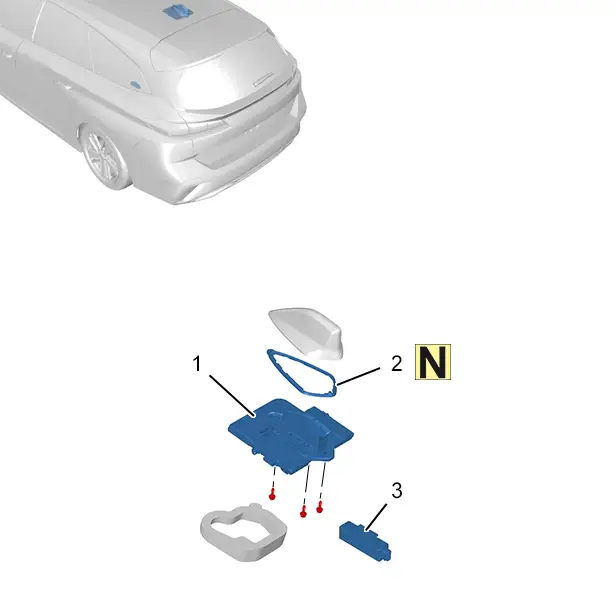

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Staccare il rivestimento sottotetto.

4. Smontaggio

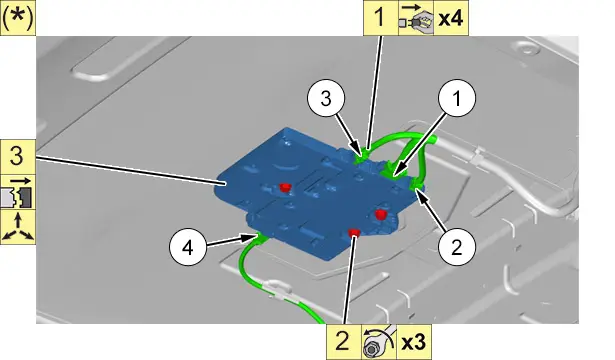

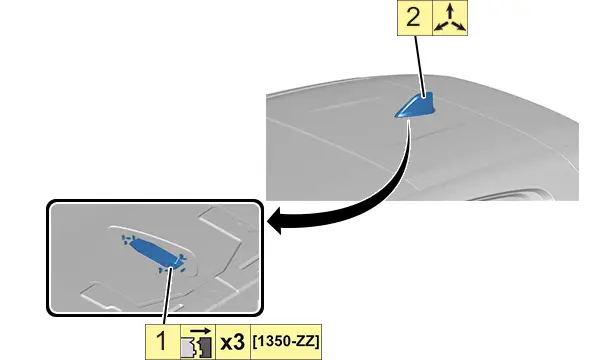

4.1. Calcolatore di supervisione della radiofrequenza (BSRF)

NOTA : Scollegare i connettori (Secondo l’ordine indicato).

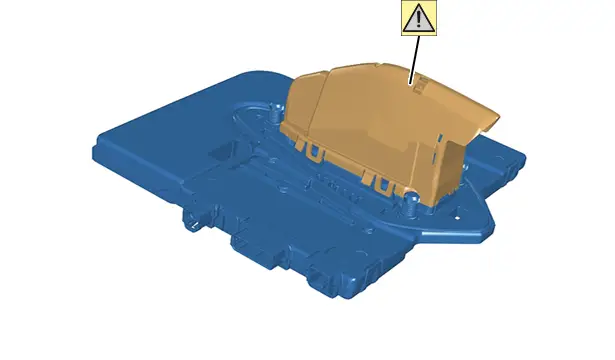

ATTENZIONE : Non toccare la parte superiore del modulo di connettività della radiofrequenza (BSRF).

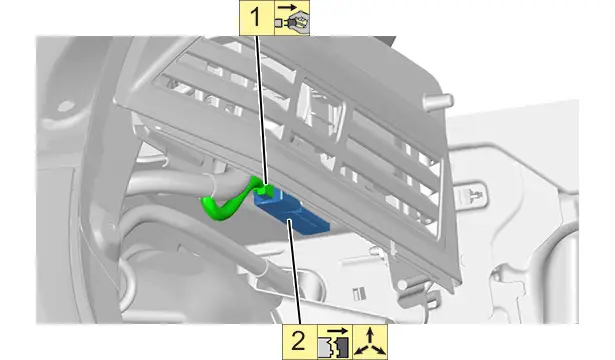

4.2. Batteria di scorta

Rimuovere il rivestimento interno del parafango posteriore sinistro .

5. Rimontaggio

ATTENZIONE : Controllare lo stato della batteria d’emergenza del modulo di connettività della radiofrequenza (BSRF) ; Con lo strumento di diagnosi.

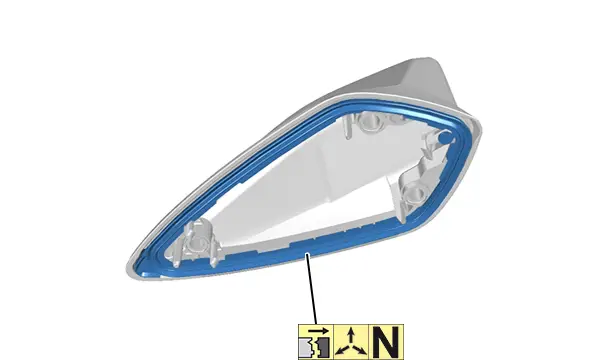

ATTENZIONE : Controllare se sul rivestimento del sottotetto è presente della schiuma .

ATTENZIONE : Serrare le viti ; Da a 0,8 m.dan.

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Ricollocare il rivestimento del sottotetto .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
