Peugeot 308: Smontaggio - rimontaggio : Calcolatore airbag e pretensionatori

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

TASSATIVO : Applicare i consigli per la sicurezza relativi agli Airbag .

TASSATIVO : Applicare la procedura di messa fuori servizio del sistema centralizzato airbag .

ATTENZIONE : Sbloccare e scollegare i connettori con le dovute precauzioni ; Al momento della connessione, verificare il percorso e il fissaggio dei fasci elettrici.

ATTENZIONE : Scollegare i connettori senza sollecitare i fasci elettrici e i connettori (Non è ammessa nessuna trazione sul fascio elettrico.).

1. Ubicazione

"A" guida a sinistra.

"B" versione guida a destra.

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

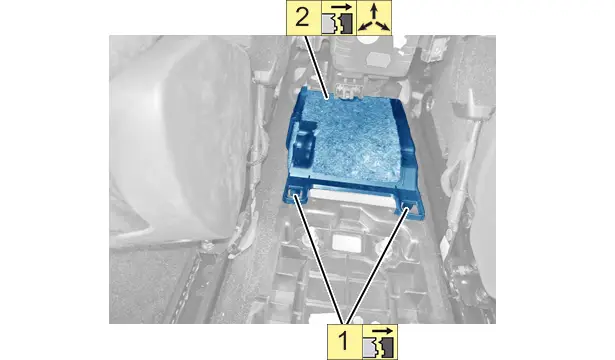

Staccare la parte posteriore della console centrale.

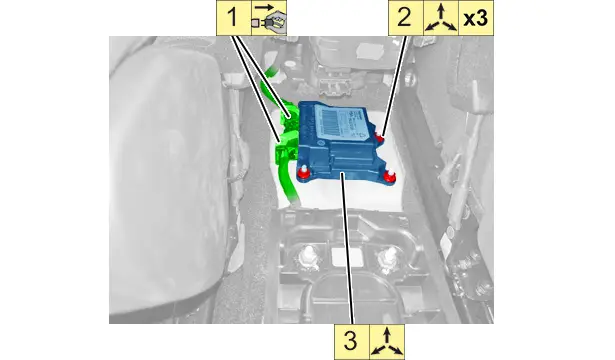

3. Smontaggio

4. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

Rimontare la parte posteriore della console centrale.

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

5. Controllo

TASSATIVO : Applicare la procedura di messa in servizio del sistema centralizzato airbag .

Inserire il contatto.

Verificare il funzionamento della spia "Airbag" sul quadro strumenti.

NOTA : La spia si accende per 6-8 secondi, e poi si spegne.

Se la spia non si spegne, effettuare una lettura dei codici difetto.

Controllare il funzionamento dei vari equipaggiamenti.
