Peugeot 308: Smontaggio - rimontaggio : Articolazioni elastiche dell’assale posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : estrattore a 2 razze.

2. Operazione preliminare

Staccare il retro-treno .

3. Smontaggio

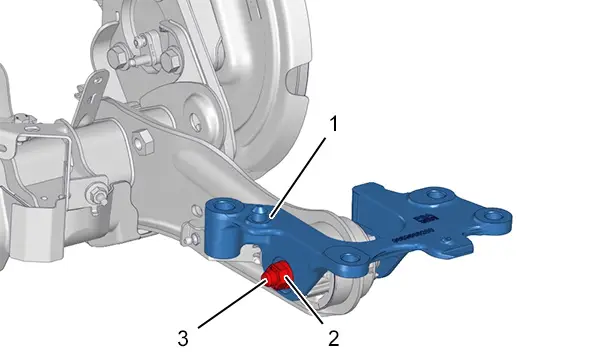

Smontare :

• Il dado (2)
• La vite (3)
• La staffa (1)

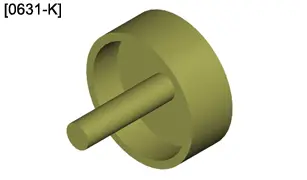

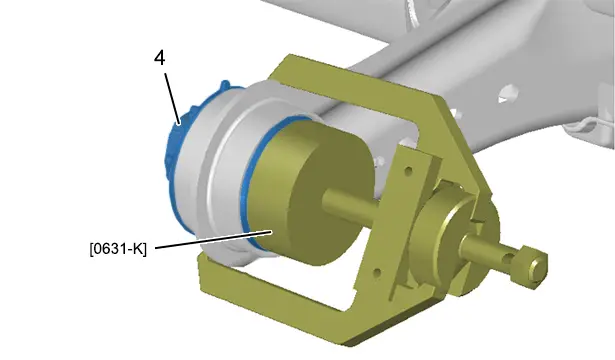

Posizionare l’estrattore a 2 piedi e l’attrezzo [0631-K] sul mozzo dell’articolazione elastica (4) della sospensione posteriore .

Estrarre l’articolazione elastica (4) dell’assale posteriore.

Smontare l’estrattore a 2 piedi e l’attrezzo [0631-K].

4. Rimontaggio

ATTENZIONE : Rispettare il posizionamento dell’articolazione elastica (4) del treno posteriore.

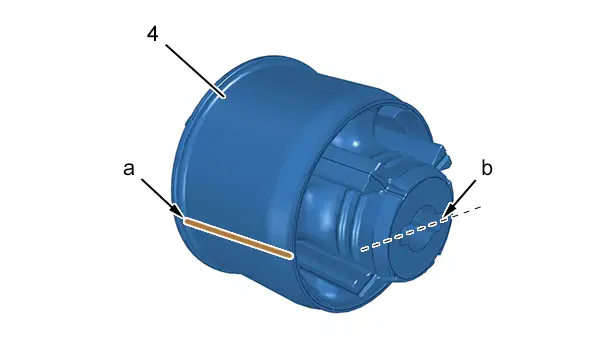

ATTENZIONE : Fare un riferimento (in "a") sulla lunghezza dell’articolazione elastica della sospensione posteriore (4) dall’asse orizzontale dell’anello interno del braccio della sospensione (in "b").

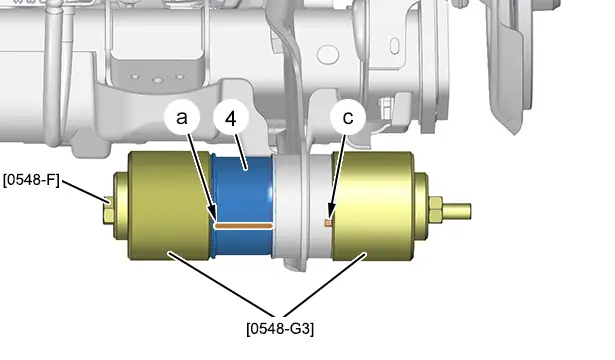

ATTENZIONE : Allineare il riferimento (in "a") dell’articolazione elastica (4) dell’assale posteriore e lo sganciamento (in "c") del braccio della sospensione.

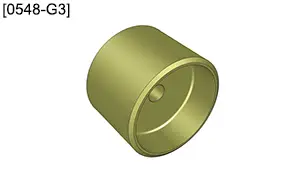

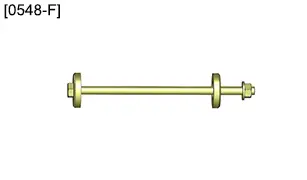

Montare gli attrezzi [0548-G3], [0548-F] sul mozzo dell’articolazione elastica (4) dell’assale posteriore.

Lubrificare l’articolazione elastica (4) con il grasso utilizzato per il montaggio dei pneumatici.

Posizionare l’insieme degli attrezzi [0548-G3], [0548-F] e l’articolazione elastica (4) dell’assale posteriore nel braccio della sospensione.

Serrare la vite dell’attrezzo [0548-F] fino a quando l’articolazione elastica (4) della sospensione posteriore è a fine corsa.

Smontare l’insieme degli attrezzi [0548-G3], [0548-F].

Rimontare :

• La staffa (1)
• La vite (3)
• Il dado (2) (Senza serrarlo)

5. Operazione complementare

Riattaccare il treno posteriore .
