Peugeot 308: Smontaggio - rimontaggio : Captatore dell’altezza della scocca anteriore e posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

2. Smontaggio

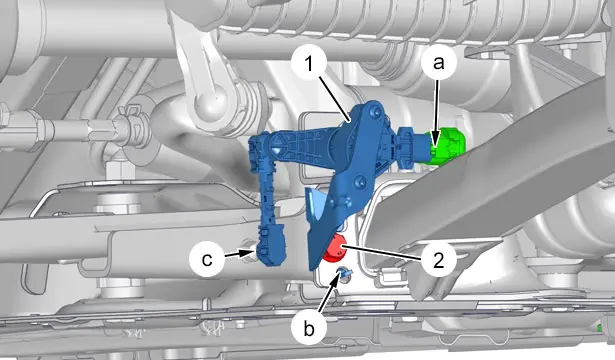

2.1. Captatore anteriore di altezza della scocca

Smontare :

• La ruota anteriore destra
• Il paraschizzi anteriore destro
• La protezione sotto al motore

Scollegare il connettore(in "a").

Disaccoppiare la bielletta (in "c").

Smontare :

• La vite (2)
• Il captatore d’altezza della scocca anteriore (1).(in "b")

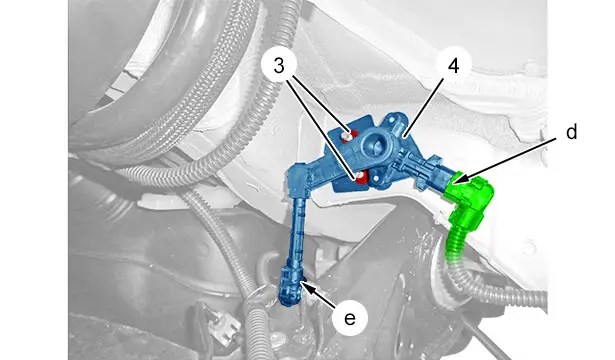

2.2. Captatore altezza di scocca posteriore

Togliere la ruota posteriore destra.

Scollegare il connettore (in "d").

Disaccoppiare la bielletta (in "e").

Smontare :

• I 2 dadi (3)
• Il captatore di altezza della scocca posteriore (4)

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

Coppia di serraggio :

• Assale anteriore
• Ruote

CATENA DI TRAZIONE MHEV

Coppia di serraggio :

• Assale anteriore
• Ruote

3.1. Captatore anteriore di altezza della scocca

Rimontare :

• Il captatore d’altezza della scocca anteriore (1).(in "b")
• La vite (2)

Collegare la bielletta (in "c").

Ricollegare il connettore (in "a").

Rimontare :

• La protezione sotto al motore
• Il paraschizzi anteriore destro
• La ruota anteriore destra

3.2. Captatore altezza di scocca posteriore

Rimontare :

• Il captatore di altezza della scocca posteriore (4)
• I 2 dadi (3)

Collegare la bielletta (in "e").

Ricollegare il connettore (in "d").

Rimontare la ruota posteriore destra.

4. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Riportare il veicolo sulle sue ruote.

5. Calibrazione : Captatore dell’altezza della scocca anteriore e posteriore

ATTENZIONE : Questa procedura di calibrazione si effettua dopo la sostituzione di una delle centraline di comando, dopo un intervento sugli assali e dopo una modifica dell’assetto di riferimento.

5.1. Preparazione alla calibrazione dei captatori d’altezza della scocca anteriore e posteriore

Veicolo su suolo orizzontale.

Controllare la pressione dei pneumatici.

Ruote anteriori diritte.

Il veicolo non deve essere carico, nessuna persona a bordo.

Allentare il freno di stazionamento..

Mettere il cambio in folle.

Contatto inserito (Modalità economia non attiva ).

Anabbaglianti accesi.

5.2. Calibrazione dei captatori d’altezza della scocca anteriore e posteriore

Collegare l’attrezzo di diagnosi .

Effettuare :

• Una procedura di calibrazione dei proiettori ; Con un apparecchio di diagnosi (Seguire le istruzioni che appaiono sullo schermo )
• Lettura e cancellazione dei codici difetto ; Con un apparecchio di diagnosi

Effettuare un controllo - regolazione dei proiettori.

Controllare il funzionamento dei vari equipaggiamenti.
