Peugeot 308: Smontaggio - rimontaggio : Ripartitore d’aspirazione dell’aria

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare :

• La scatola del filtro dell’aria
• La scatola della farfalla motorizzata

3. Smontaggio

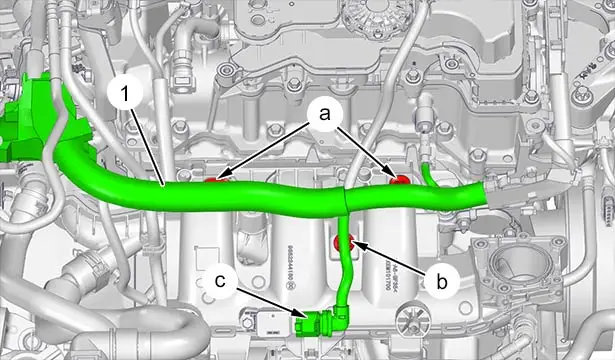

Sganciare il fascio elettrico (1)(in "a", "b").

Scollegare il connettore(in "c").

Disaccoppiare il tubo dei vapori carburante (in "d").

Sgraffare il tubo dei vapori del carburante (in "e").

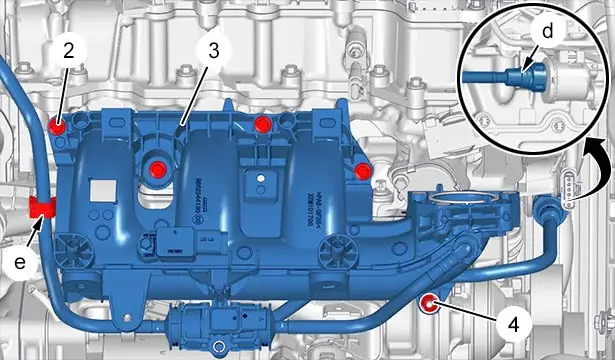

Smontare :

• Le 4 viti (2)
• Il dado (4)
• Il ripartitore d’aspirazione dell’aria (3)

Disaccoppiare il tubo dei vapori carburante (5)(in "g").

Sganciare :

• Il tubo dei vapori del carburante (5)(in "h", "j")
• Il tubo dei vapori del carburante (5)(in "f") (Secondo la freccia )

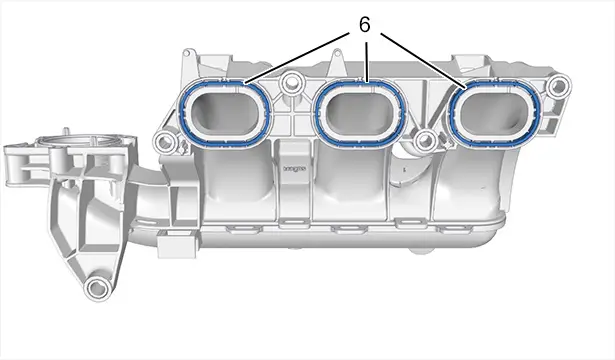

Smontare le guarnizioni di tenuta (6).

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio motore .

Aggraffare :

• Il tubo dei vapori del carburante (5)(in "h", "j")
• Il tubo dei vapori del carburante (5)(in "f")

Accoppiare il tubo dei vapori del carburante (5)(in "g").

Rimontare :

• Le nuove guarnizioni (6)
• Il ripartitore d’aspirazione dell’aria (3)
• Le 4 viti (2)
• Il dado (4)

Accoppiare il tubo dei vapori del carburante (in "d").

Agganciare il tubo dei vapori del carburante (in "e").

Ricollegare il connettore (in "c").

Agganciare il fascio elettrico (1)(in "a", "b").

5. Operazioni complementari

Rimontare :

• La scatola della farfalla motorizzata
• La scatola del filtro dell’aria

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).
