Peugeot 308: Smontaggio - rimontaggio : Motoriduttore del tetto apribile

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

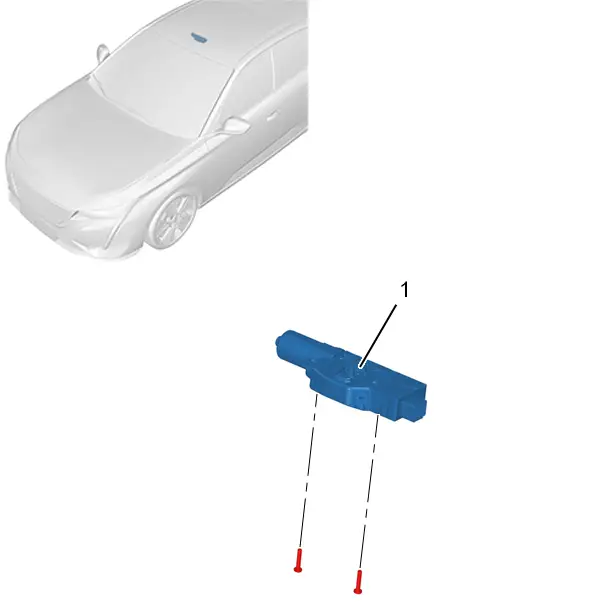

1. Ubicazione

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE MHEV

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• Il rivestimento del tetto
• Il supporto della console del sottotetto

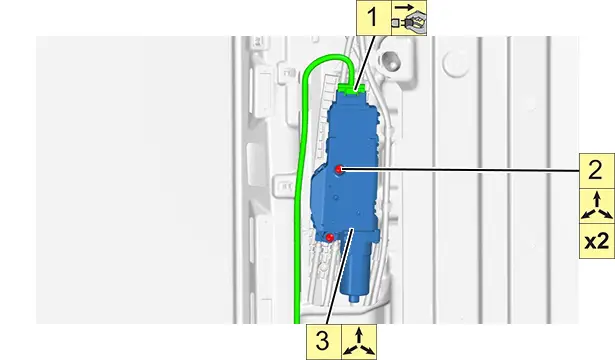

3. Smontaggio

4. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

5. Operazioni complementari

5.1. Operazioni comuni

Rimontare :

• Il supporto della console del sottotetto
• Il rivestimento del tetto

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

5.2. Controllo

Reinizializzare il tetto apribile.

Controllare il funzionamento dei vari equipaggiamenti.
