Peugeot 308: Smontaggio - rimontaggio : Pedaliera

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Dado asta del pedale del freno	1
Distanziali (Pedale del freno)	2
Bullone dell’asta del pedale del freno	1
Dadi (Pedale del freno)	4
Dadi del pedale dell’acceleratore	3
Vite (Pedale della frizione)	1
Distanziali (Pedale della frizione) (Cambio tipo MB6)	2
Dado dell’asta del pedale dell’acceleratore	1
Dadi (Pedale della frizione)	3

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

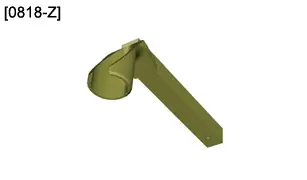

	[0818 - Z]	Attrezzo per sganciare il collegamento della rotula della pedaliera / Amplificatore di frenata (Evoluzione dell’attrezzo [0818] : Aggiunta di una maniglia)
	[0350]	Cofanetto di revisione del cambio

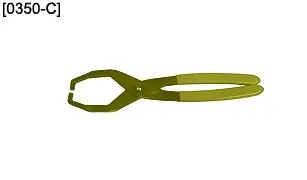

	[0350-C]	Pinza per sganciare l’emettitore della frizione

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

4. Smontaggio

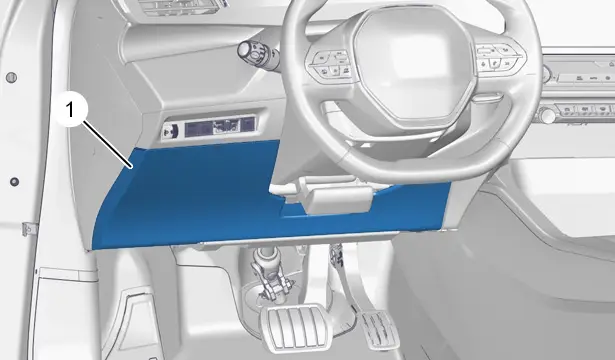

Smontare il rivestimento (1).

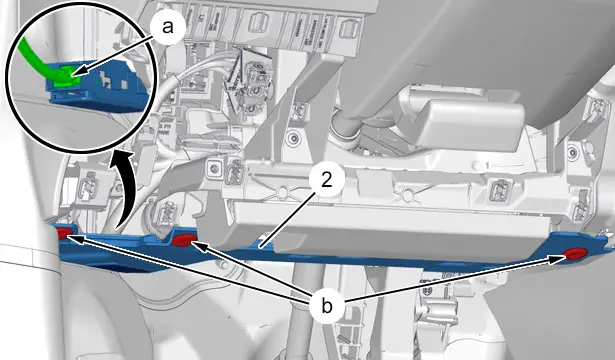

Sganciare (in "b").

Scollegare il connettore dell’illuminazione (in "a") (secondo l’equipaggiamento).

Staccare il rivestimento (2) sotto al cruscotto (secondo l’equipaggiamento).

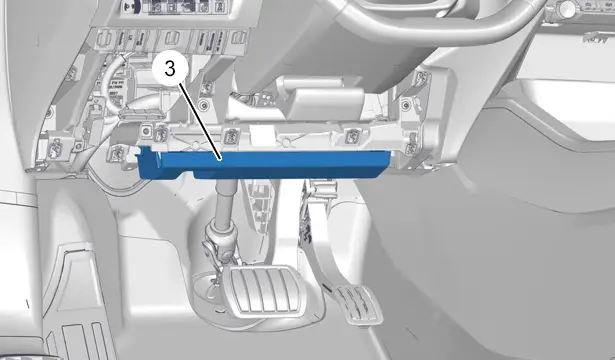

Smontare il rivestimento (3) (secondo l’equipaggiamento).

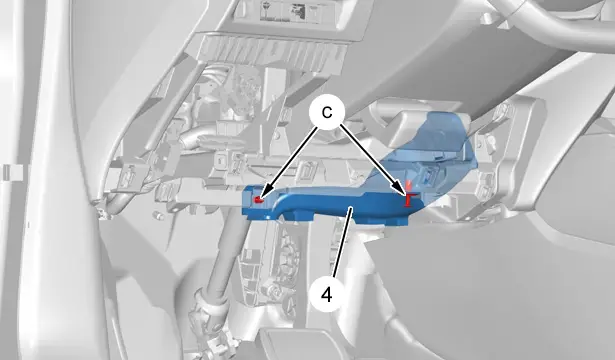

Sganciare (in "c").

Togliere il condotto d’aerazione (4) (secondo l’equipaggiamento).

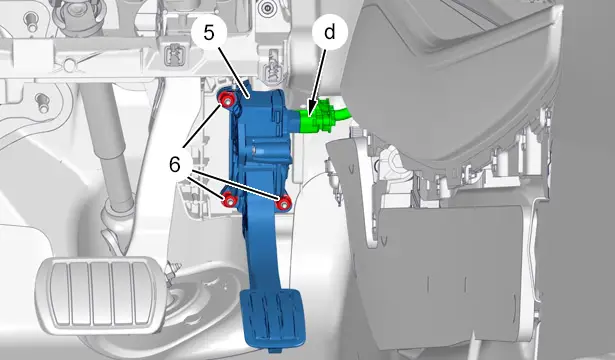

Scollegare il connettore (in "d").

Smontare :

• I dadi (6)
• Il pedale dell’acceleratore (5)

ATTENZIONE : Smontare il contattore di stop (7) prima di eseguire qualsiasi operazione di rimozione della pedaliera .

ATTENZIONE : Verificare che il pedale del freno sia in posizione di riposo per tutta la durata dell’intervento di rimozione del contattore di stop (7).

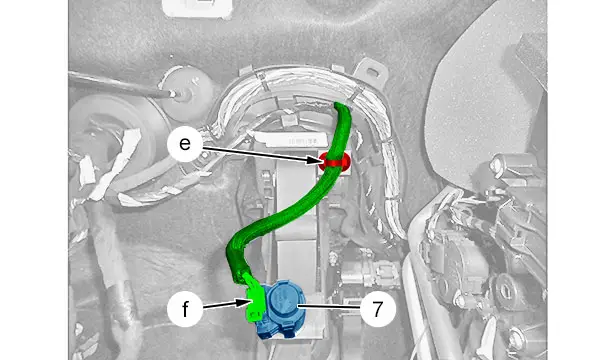

Scollegare il connettore (in "f").

Sganciare il fascio elettrico (in "e").

Smontare il contattore dello stop (7) .

4.1. Collegamento rotula del sistema di frenata sganciato

ATTENZIONE : Non danneggiare la cuffia dell’amplificatore di frenata.

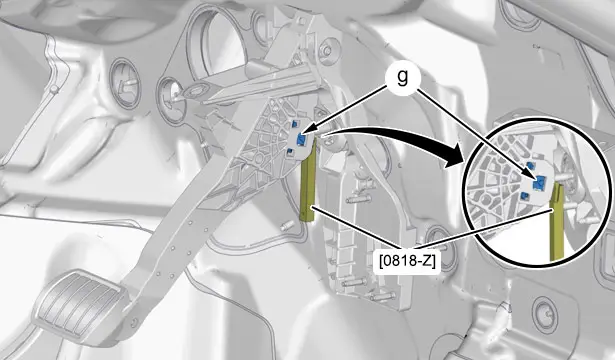

Spostare le linguette (in "g") ; Con l’attrezzo [0818-Z] (attraverso la parte superiore).

Posizionare l’attrezzo [0818-Z] e tirare leggermente il pedale del freno, quindi disaccoppiare l’asta dell’amplificare di frenata dal pedale del freno.

4.2. Smontaggio della pedaliera (Pedale del freno)

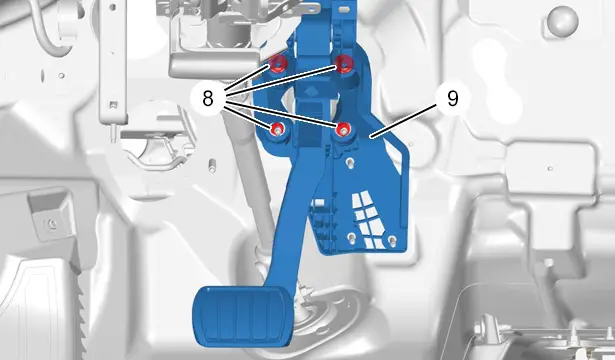

Togliere i dadi (8).

Smontare la pedaliera (9) (Pedale del freno).

4.3. Collegamento rotula emettitore/pedaliera sganciato (Pedale della frizione) (Veicolo con cambio manuale)

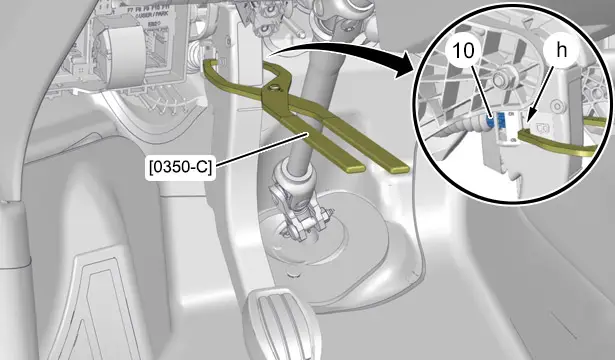

Sganciare e liberare dal pedale della frizione l’asta di spinta del trasmettitore idraulico ; Con l’attrezzo [0350-C] (in "h").

Spostare l’asta (10) del cilindro emettitore del comando idraulico della frizione della pedaliera.

4.4. Smontaggio della pedaliera (Pedale della frizione) (Veicolo con cambio manuale)

ATTENZIONE : Togliere il cilindro emettitore del comando idraulico della frizione .

Scollegare il connettore (in "j").

Smontare :

• I dadi (12)
• La pedaliera (11) (Pedale della frizione)

5. Rimontaggio

CATENA DI TRAZIONE TERMICA E GUIDA A SINISTRA OPPURE CATENA DI TRAZIONE MHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

5.1. Rimontaggio della pedaliera completa (Pedale della frizione) (Veicolo con cambio manuale)

Rimontare :

• La pedaliera (11) (Pedale della frizione)
• I dadi (12) (nuove)
• L’emettitore del comando idraulico della frizione sulla pedaliera

5.2. Aggancio del collegamento rotula emettitore/pedaliera (Pedale della frizione) (Per i veicoli dotati di cambio manuale)

Accoppiare l’asta (10) di spinta del emettitore di comando idraulico della frizione con il pedale del freno.

ATTENZIONE : Controllare il bloccaggio del pedale della frizione sull’asta di spinta della pompa freni del comando idraulico della frizione (in "h") (Tirare e spingere leggermente il pedale).

Ricollegare il connettore (in "j").

ATTENZIONE : Effettuare lo spurgo del comando idraulico della frizione .

5.3. Rimontaggio della pedaliera completa (Pedale del freno)

CATENA DI TRAZIONE PHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

CATENA DI TRAZIONE TERMICA E GUIDA A SINISTRA OPPURE CATENA DI TRAZIONE MHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• La pedaliera (9) (Pedale del freno)
• I 4 dadi (8) nuovi

5.4. Aggancio del collegamento rotula del sistema di frenata

ATTENZIONE : Posizionare l’asta dell’amplificatore di frenata nel sistema di aggancio del pedale del freno.

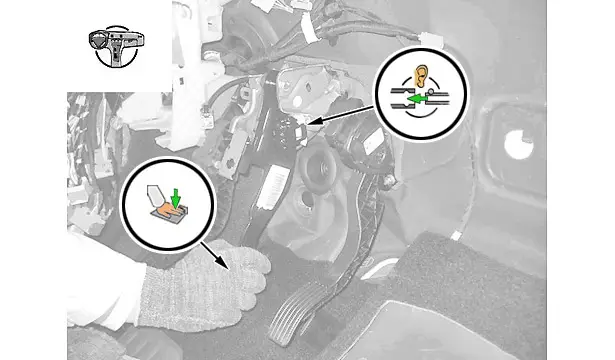

Accoppiare l’asta dell’amplificatore di frenata con il pedale del freno premendo il pedale del freno stesso.

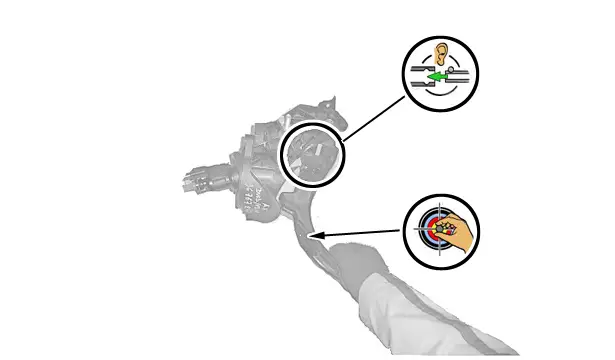

ATTENZIONE : Controllare il bloccaggio del pedale del freno sull’asta dell’amplificatore di frenata (Tirare e spingere leggermente il pedale).

5.5. Rimontaggio (Seguito)

ATTENZIONE : Verificare che il pedale del freno (7) sia in posizione di riposo per tutta la durata dell’intervento di rimontaggio del contattore di stop.

Montare il connettore di stop (7) .

Ricollegare il connettore (in "f").

Agganciare il fascio elettrico (in "e").

Rimontare :

• Il pedale dell’acceleratore (5)
• I dadi (6) (nuove)

Ricollegare il connettore (in "d").

Rimontare il condotto dell’aria (4) (secondo l’equipaggiamento).

Aggraffare (in "c").

Rimontare :

• Il rivestimento (3) (secondo il veicolo)
• Il rivestimento (2) sotto il cruscotto

Ricollegare il connettore dell’illuminazione (in "a") (secondo l’equipaggiamento).

Aggraffare(in "b").

Riposizionare il rivestimento (1).

6. Intervento solo sul pedale del freno

6.1. Smontaggio del pedale del freno

ATTENZIONE : Smontare il contattore dello stop (7) (Prima di qualsiasi operazione).

ATTENZIONE : Verificare che il pedale del freno sia in posizione di riposo per tutta la durata dell’intervento di rimozione del contattore di stop (7).

Scollegare il connettore (in "b").

Smontare il contattore dello stop (7) .

Disaccoppiare il collegamento amplificatore di frenata dal pedale del freno.

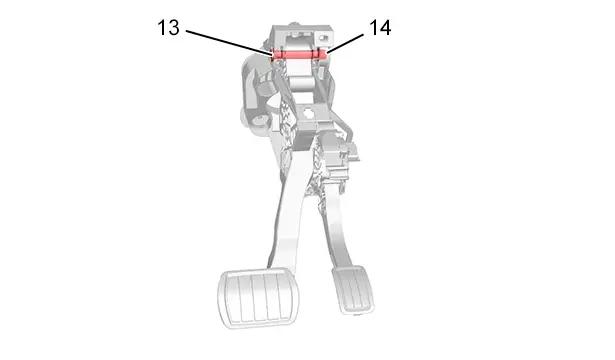

Smontare :

• Il dado (14)
• L’asta (13) del pedale del freno
• Il pedale del freno

6.2. Rimontaggio del pedale del freno

CATENA DI TRAZIONE PHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

CATENA DI TRAZIONE TERMICA E GUIDA A SINISTRA OPPURE CATENA DI TRAZIONE MHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

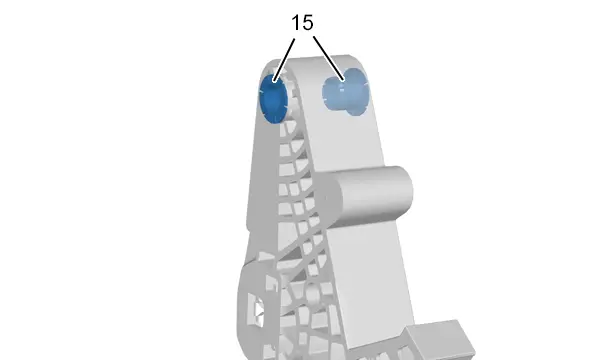

Verificare che le boccole bianche con spallamento (15) siano presenti e corrette.

Rimontare :

• Il pedale del freno
• L’asta (13) del pedale del freno (nuova)
• Il dado (14) (nuova)

Verificare che l’asta dell’amplificatore di frenata sia posizionata correttamente nell’asta di fissaggio del pedale del freno.

Riagganciare il collegamento tra l’amplificatore di frenata e il pedale del freno.

ATTENZIONE : Controllare il bloccaggio del pedale del freno sull’asta dell’amplificatore di frenata (Tirare e spingere leggermente il pedale).

ATTENZIONE : Verificare che il pedale del freno (7) sia in posizione di riposo per tutta la durata dell’intervento di rimontaggio del contattore di stop.

Montare il connettore di stop (7) .

Ricollegare il connettore (in "f").

7. Intervento da effettuare solo sul pedale della frizione

7.1. Smontaggio del solo pedale della frizione

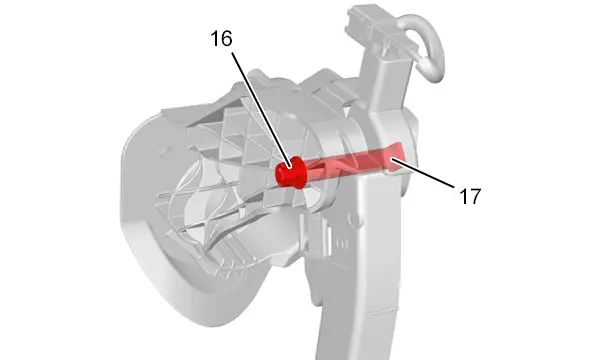

Smontare :

• Il collegamento emettitore/pedale della frizione
• Il dado (16)
• Il perno (17) del pedale della frizione
• Gli separatori (secondo l’equipaggiamento)

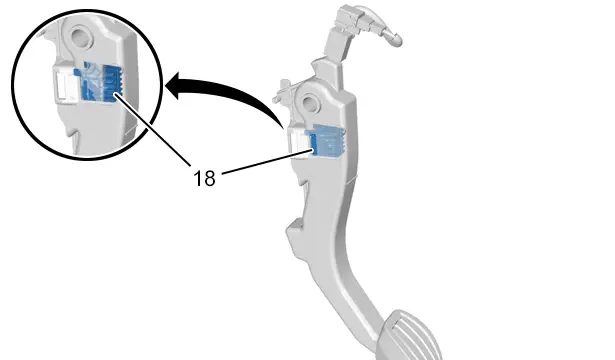

ATTENZIONE : Identificare il senso di montaggio della graffetta a molla (18) (Durante lo smontaggio).

Smontare :

• La graffetta (18)
• Il pedale della frizione

7.2. Rimontaggio del solo pedale della frizione

CATENA DI TRAZIONE TERMICA E GUIDA A SINISTRA OPPURE CATENA DI TRAZIONE MHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

7.2.1 - Specifico per il cambio MB6.

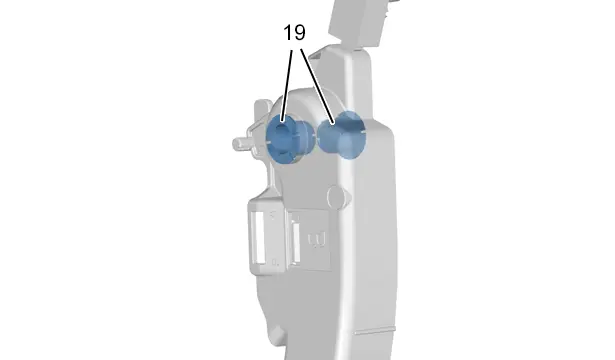

Verificare la presenza delle nuove ghiere bianche con spallamento (19) e dei distanziali .

7.2.2 - Rimontaggio (Seguito).

Rimontare :

• Il pedale della frizione
• La graffetta (18)
• Il perno (17) del pedale della frizione
• Il dado (16) (nuova)
• Il collegamento emettitore/pedale della frizione

8. Intervento sulla molla di assistenza della frizione

8.1. Smontaggio della molla di assistenza della frizione

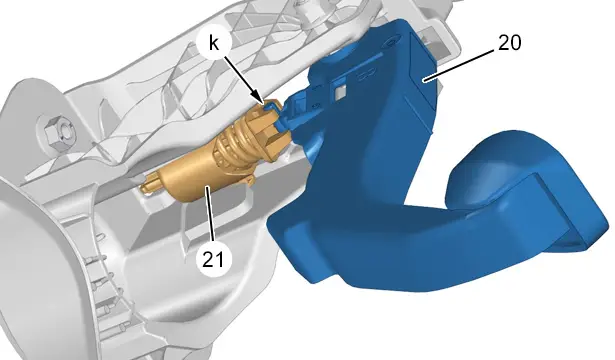

Sganciare la molla di assistenza (20) del pedale della frizione (21) (in "k").

Smontare :

• Il collegamento emettitore/pedale della frizione
• Il pedale della frizione (20)
• La molla di assistenza (20) del pedale della frizione (21)

8.2. Riposizionamento della molla di assistenza della frizione

Rimontare :

• La molla di assistenza (20) del pedale della frizione (21) (in "k")
• Il pedale della frizione (20)
• Il collegamento emettitore/pedale della frizione

9. Intervento sul solo pedale dell’acceleratore

9.1. Smontaggio del solo pedale dell’acceleratore

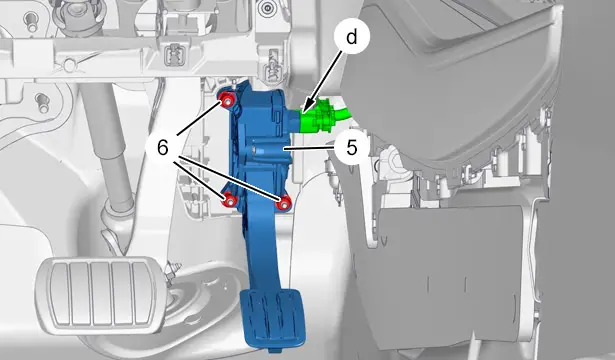

Scollegare il connettore (in "d").

Smontare :

• I dadi (6)
• Il pedale dell’acceleratore (5)

9.2. Rimontaggio del solo pedale dell’acceleratore

CATENA DI TRAZIONE PHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

CATENA DI TRAZIONE TERMICA E GUIDA A SINISTRA OPPURE CATENA DI TRAZIONE MHEV E GUIDA A SINISTRA

ATTENZIONE : Rispettare le coppie di serraggio .

NOTA : In caso di sostituzione dell’intera pedaliera, non effettuare l’operazione.

Rimontare :

• Il pedale dell’acceleratore (5)
• I dadi (6) (nuove)

Ricollegare il connettore (in "d").

10. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
