Peugeot 308: Smontaggio - rimontaggio : Sportellino presa di carica

Peugeot 308 (P5) 2021-2025 Manuale di servizio / Meccanica :: Motore / Alimentazione / Smontaggio - rimontaggio : Sportellino presa di carica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

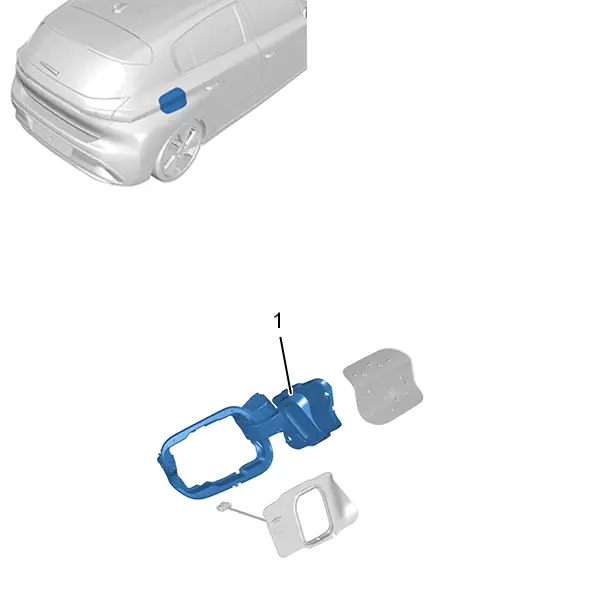

1. Ubicazione

Riferimento Descrizione Quantità
(1) Sportellino presa di carica 1

2. Attrezzatura

Attrezzo Riferimento Descrizione

[1350-ZZ] (*) Attrezzi per smontaggio

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

4. Smontaggio

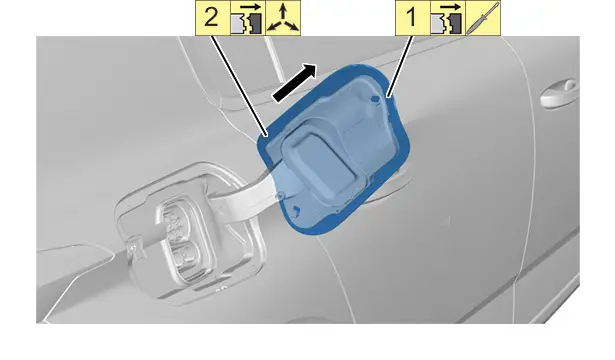

4.1. Coperchio (Sportellino presa di carica)

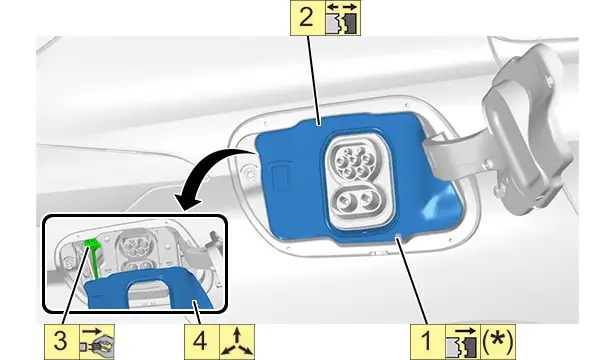

4.2. Copriruota (Modulo della presa di carica)

NOTA : (*) Sganciare la modanatura del modulo della presa di carica ; Con una chiave maschio a gomito.

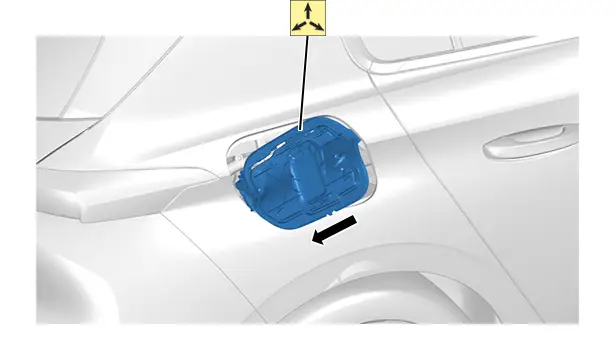

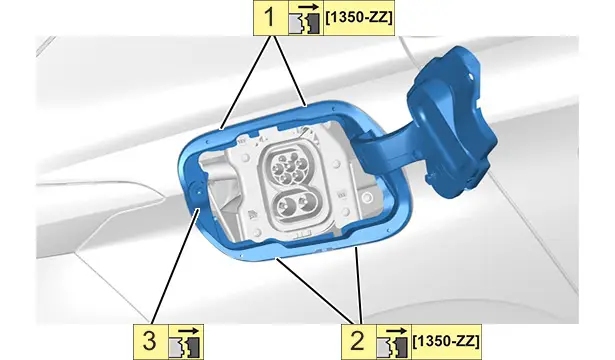

4.3. Sportellino presa di carica

5. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Controllare il funzionamento dei vari equipaggiamenti.
