Peugeot 308: Smontaggio - rimontaggio : Sedile posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Agrafe de maintien de la banquette arrière	3

2. Attrezzatura

Materiale : Cacciavite.

Attrezzo	Riferimento	Descrizione

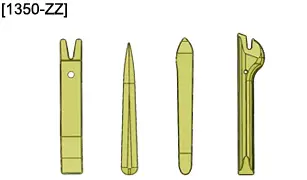

	[1350-ZZ]	Attrezzi per smontaggio

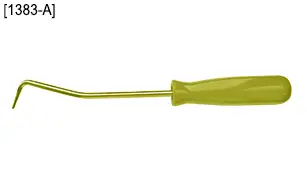

	[1383-A]	Attrezzo di estrazione dei fermagli
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Spostare in avanti al massimo i sedili anteriori.

4. Particolarità

(1) Tappeto del pianale anteriore.

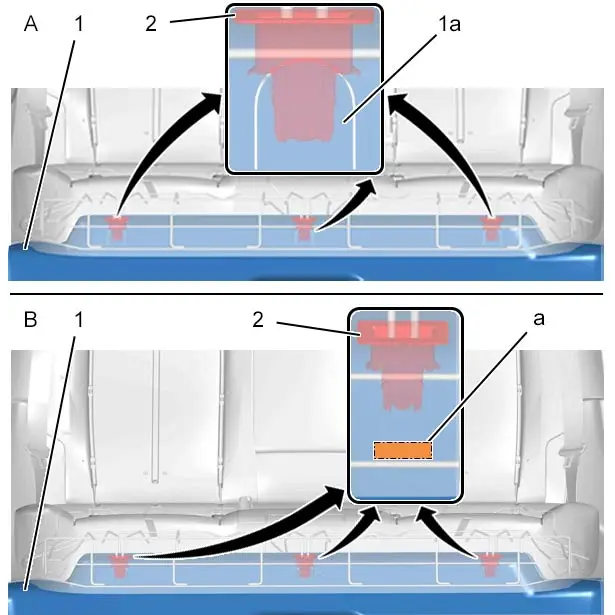

Montaggio "A" : Tappeto del pianale anteriore (1) ( Con taglio ).

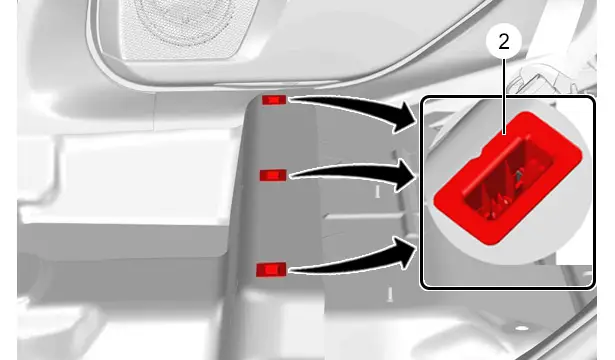

Spostare di lato la sezione (1a) del tappeto del pavimento anteriore (1) per accedere alla molletta di fissaggio (2) del sedile a panca posteriore .

Montaggio "B" : Tappeto del pianale anteriore (1) ( Senza taglio ).

Forare il tappeto del pavimento anteriore (1) nella zona (in "a") per accedere alla molletta di fissaggio (2) del sedile a panca posteriore .

5. Smontaggio

5.1. Sedile della panchetta posteriore (Monoblocco)

NOTA : Per il montaggio "B" : Forare il tappeto del pavimento anteriore (1) per accedere alle mollette di fissaggio (2) del sedile a panca posteriore 3 ; Con un cacciavite.

Operazioni comuni.

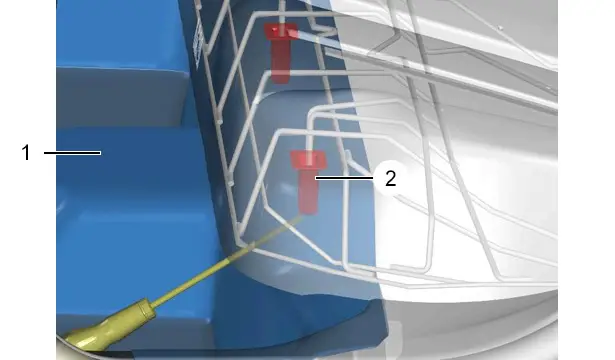

NOTA : Versione del tappeto del pavimento anteriore con taglio : Inserire lo strumento [1383-A] nell’incavo del tappeto del pavimento anteriore per accedere alla molletta di fissaggio (2) del sedile a panca posteriore (3).

NOTA : Versione del tappeto del pavimento anteriore senza taglio : Inserire l’attrezzo [1383-A] nell’incavo precedentemente ricavato nel tappeto del pavimento anteriore per accedere alla molletta di fissaggio (2) del sedile a panca posteriore (3).

NOTA : Effectuer un effort vertical pendant l’opération de déclippage de la banquette arrière (3) (secondo la freccia "b").

Modo operativo :

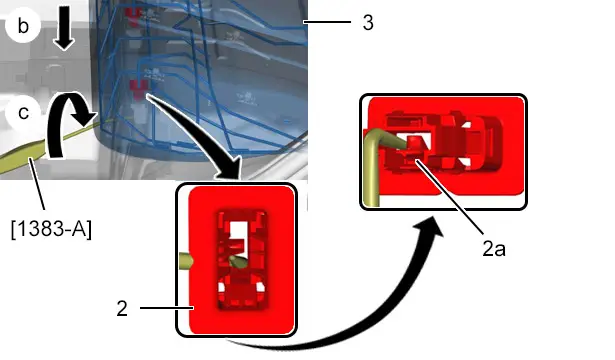

• Posizionare l’attrezzo [1383-A] nella molletta di fissaggio (2) del sedile a panca posteriore (3)
• Ruotare l’attrezzo [1383-A] sulla linguetta (2a) della molletta di fissaggio (2) del sedile a panca posteriore (3) (secondo la freccia "c")
• Spostare il sedile a panca posteriore (3) dal suo alloggiamento

NOTA : Après déclippage : Intercaler un marteau entre la banquette arrière et le plancher arrière.

Eseguire le stesse operazioni per le altre 2 mollette di fissaggio (2) del sedile a panca posteriore (3).

5.2. Schienale del sedile posteriore (1/3 - 2/3)

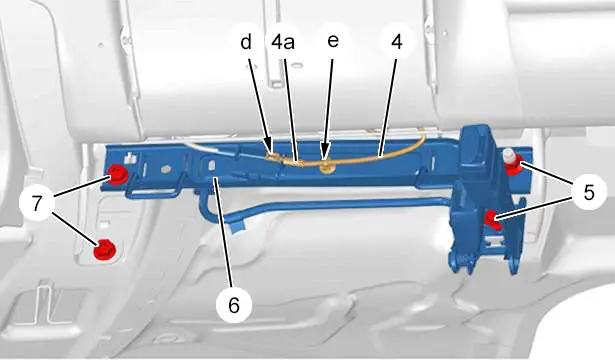

Déverrouiller le câble (4) (in "d").

Estrarre il terminale del cavo (4a) dal supporto.

Sganciare il cavo (4) (in "e");Con l’attrezzo [1350-ZZ].

Togliere le viti (5) e (7).

Smontare la traversa del sedile posteriore (6).

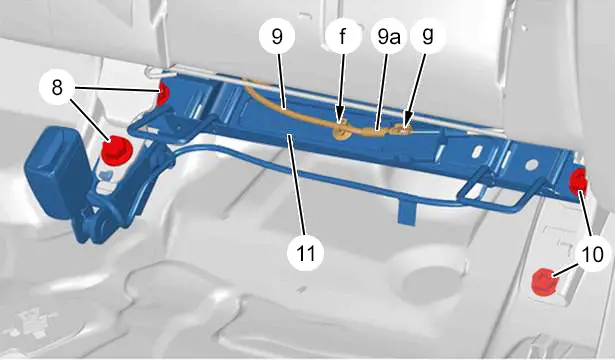

Déverrouiller le câble (9) (in "g").

Estrarre il terminale del cavo (9a) dal supporto.

Sganciare il cavo (9) (in "f");Con l’attrezzo [1350-ZZ].

Togliere le viti (8) e (10).

Smontare la traversa del sedile posteriore (11).

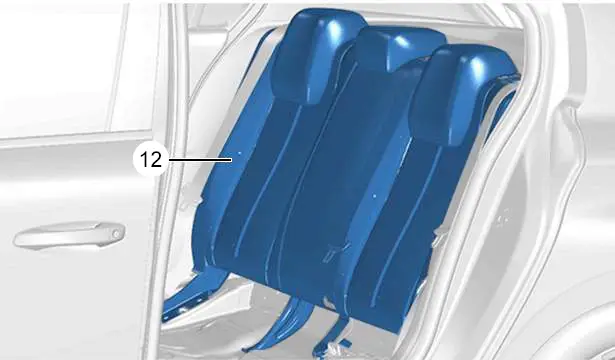

Smontare lo schienale (12) del sedile posteriore (1/3 - 2/3).

6. Rimontaggio

6.1. Schienale del sedile posteriore (1/3 - 2/3)

ATTENZIONE : Rispettare le coppie di serraggio .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

Controllare il funzionamento dei vari equipaggiamenti.

6.2. Sedile della panchetta posteriore (Monoblocco)

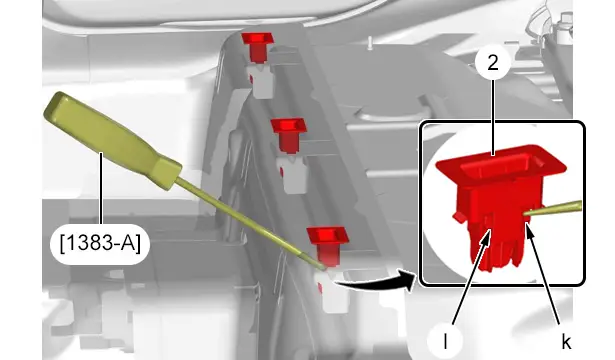

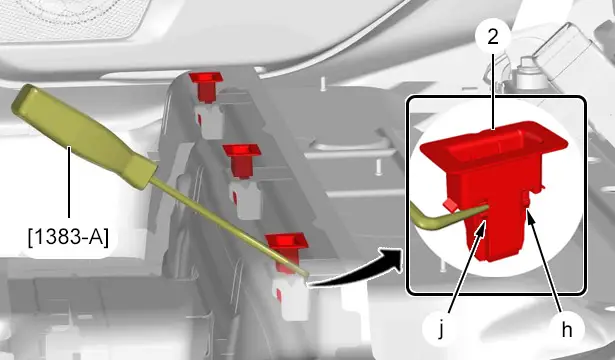

Déclipper l’agrafe de maintien gauche (2) de la banquette arrière (3) (Nella parte posteriore) (in "h" e "j") ; Con l’attrezzo [1383-A].

Déclipper l’agrafe de maintien gauche (2) de la banquette arrière (3) (Parte anteriore)(in "k" e "l") ; Con l’attrezzo [1383-A].

Eseguire le stesse operazioni per le altre 2 mollette di fissaggio (2) del sedile a panca posteriore (3).

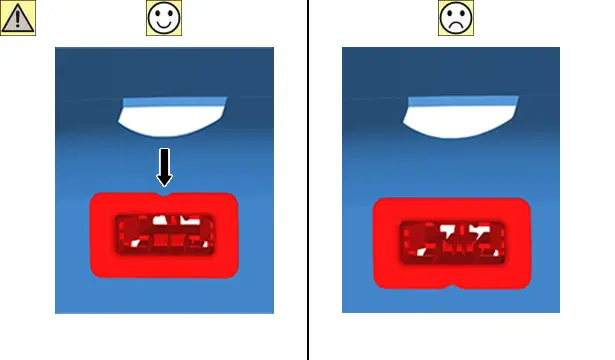

ATTENZIONE : L’encoche de l’agrafe de maintien de la banquette arrière doit être obligatoirement dirigée vers l’avant du véhicule.

NOTA : Contrôler la tenue des agrafes de maintien (2) de la banquette arrière dans leurs supports .

Reposer les 3 agrafes de maintien (2) neuve de la banquette arrière .

7. Operazioni complementari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

8. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
