Peugeot 308: Smontaggio - rimontaggio : Flessibili dei freni

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Tutto il personale che opera su veicoli con stack di pile a combustibile deve aver completato i corsi di formazione STELLANTIS richiesti per intervenire su questi veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Flessibile del freno (Raccordo tipo "banjo")	1 (Per lato)

2. Attrezzatura

Materiale :

• Un premi pedale
• Un recipiente in plastica
• Un tubo di spurgo

Attrezzo	Riferimento	Descrizione

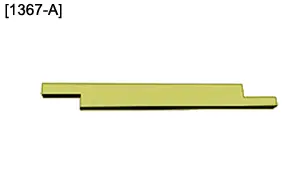

	[1367-A] (*)	Rondella di spessore 4 mm

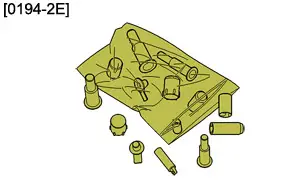

	[0194-2E] (*)	Serie di otturatori
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Operazioni preliminari

ATTENZIONE : Non è tollerata alcuna costrizione del flessibile del freno (avvitamento e/o torsione).

Sollevare e sostenere il veicolo ad un’altezza media (Ruote anteriori sospese).

Togliere la ruota (Area d’intervento).

Posizionare un tubo di spurgo sul ricevitore del flessibile da staccare.

Immergere il tubo nel recipiente.

Aprire il dispositivo di spurgo.

Posizionare il premi pedale sul pedale del freno, per evitare il gocciolamento del liquido dei freni durante il disaccoppiamento dei tubi del freno.

Chiudere il dispositivo di spurgo.

Staccare e svuotare il tubo e il recipiente.

4. Smontaggio del flessibile del freno anteriore

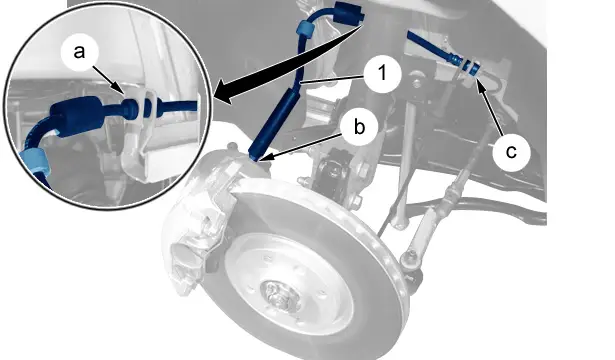

4.1. Flessibile del freno anteriore non fissato sul corpo dell’ammortizzatore

Disaccoppiare il flessibile del freno anteriore (1) (In "c").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Sbloccare il flessibile del freno anteriore (1) dal suo supporto (In "a").

Disaccoppiare il flessibile del freno anteriore (1) (In "b").

Otturare i fori del flessibile del freno (1) e della pinza del freno ; Con l’attrezzo [0194-2E].

Smontare il flessibile del freno anteriore (1).

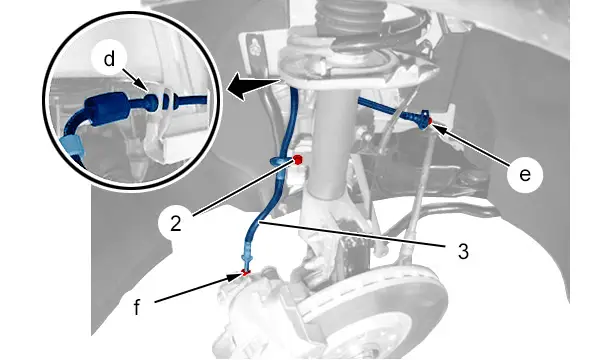

4.2. Flessibile del freno anteriore avvitato sul corpo dell’ammortizzatore con raccordo standard sulla pinza del freno

Disaccoppiare il flessibile del freno anteriore (3) (In "e").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Sbloccare il flessibile del freno anteriore (3) dal suo supporto (In "d").

Togliere la vite (2).

Disaccoppiare il flessibile del freno anteriore (3) (In "f").

Otturare i fori del flessibile del freno (3) e della pinza del freno ; Con l’attrezzo [0194-2E].

Smontare il flessibile del freno anteriore (3).

4.3. Flessibile del freno anteriore avvitato sul corpo dell’ammortizzatore con raccordo BANJO sulla pinza del freno

ATTENZIONE : Non staccare il flessibile del freno anteriore dal suo supporto (In "j") :Rischio di forte danneggiamento del flessibile del freno anteriore.

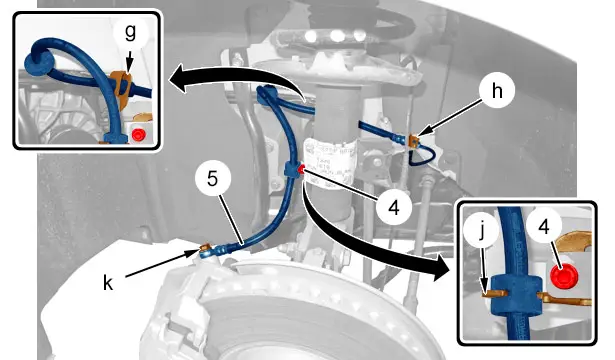

Disaccoppiare il flessibile del freno anteriore (5) (In "h").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Sbloccare il flessibile del freno anteriore (5) dal suo supporto (In "g").

Togliere la vite (4).

Disaccoppiare il flessibile del freno anteriore (5) (In "k").

Otturare i fori del flessibile del freno (5) e della pinza del freno ; Con l’attrezzo [0194-2E].

Smontare il flessibile del freno anteriore (5).

4.4. Flessibile del freno anteriore agganciato al corpo dell’ammortizzatore

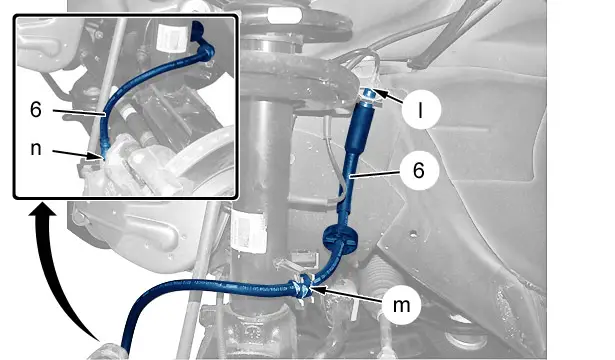

Disaccoppiare il flessibile del freno anteriore (6) (In "l").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Sbloccare il flessibile del freno anteriore (6) dal suo supporto (In "m").

Disaccoppiare il flessibile del freno anteriore (6) (In "n").

Tappare i fori degli organi idraulici ; Con l’attrezzo [0194-2E].

Smontare il flessibile del freno anteriore (6).

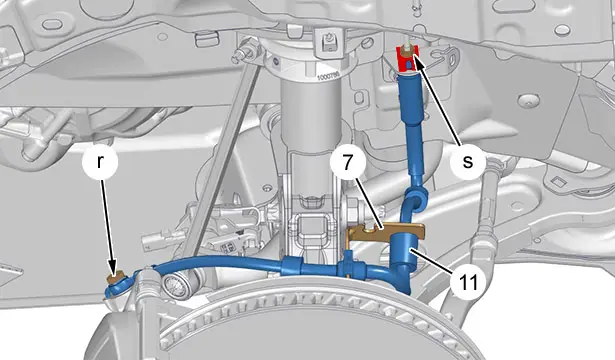

4.5. Flessibile del freno anteriore fissato su un supporto (Captatore di velocità della ruota anteriore e fascio elettrico venduti insieme)

ATTENZIONE : Non staccare il flessibile del freno anteriore dal suo supporto (In "p") :Rischio di forte danneggiamento del flessibile del freno anteriore.

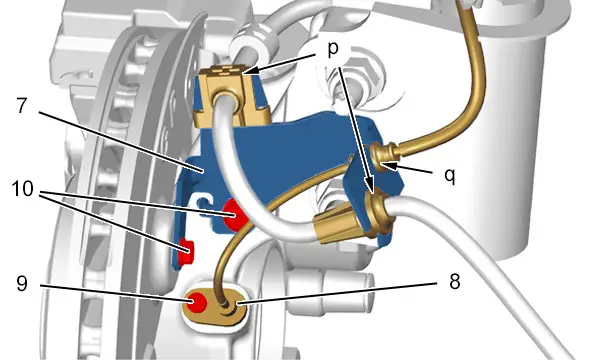

Togliere la vite (9).

Sgraffare il fascio elettrico del captatore di velocità della ruota anteriore (In "q").

Spostare il captatore velocità ruota (8).

Togliere le viti (10).

Spostare il supporto (7).

Disaccoppiare il flessibile del freno anteriore (11) (in "r", "s").

Smontare l’insieme flessibile del freno (11) e supporto (7).

4.6. Flessibile del freno anteriore fissato su un supporto (Captatore di velocità della ruota anteriore e fascio elettrico venduti separatamente)

ATTENZIONE : Non staccare il flessibile del freno anteriore dal suo supporto (In "t") :Rischio di forte danneggiamento del flessibile del freno anteriore.

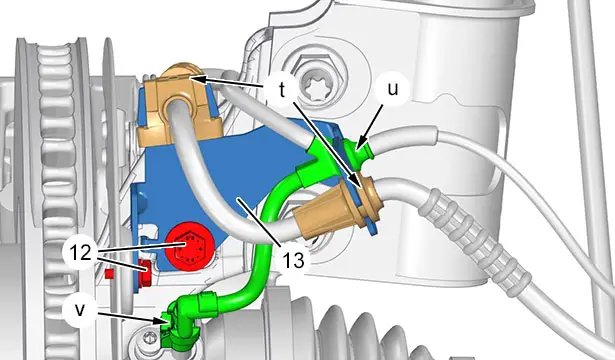

Scollegare il connettore (In "v").

Sgraffare il fascio elettrico del captatore di velocità della ruota anteriore (In "u").

Togliere le viti (12).

Spostare il supporto (13).

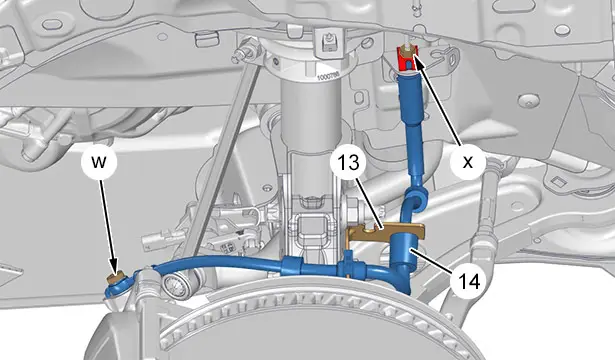

Disaccoppiare il flessibile del freno anteriore (14) (In "w" e "x").

Smontare l’insieme flessibile del freno (14) e supporto (13).

5. Smontaggio del flessibile del freno posteriore

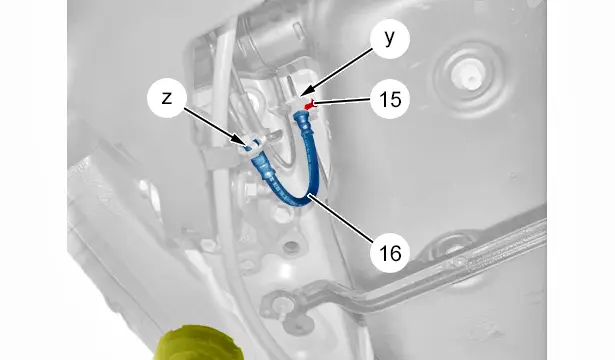

5.1. Flessibile del freno posteriore senza supporto intermedio

Smontare le protezioni sotto la scocca sinistra e destra (secondo l’equipaggiamento).

Disaccoppiare il flessibile del freno posteriore (16) (In "z").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Allentare il raccordo (In "y").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

ATTENZIONE : Non deteriorare il serbatoio del carburante(lato sinistro).

Smontare :

• Il gancio di arresto (15)
• Il flessibile del freno posteriore (16)

5.2. Flessibile del freno posteriore con supporto intermedio (Senza pinza del freno motorizzata)

Smontare :

• Le protezioni del sottoscocca a sinistra e destra (secondo l’equipaggiamento)
• La vite (18)

Sbloccare il flessibile del freno posteriore (17) dal relativo supporto.

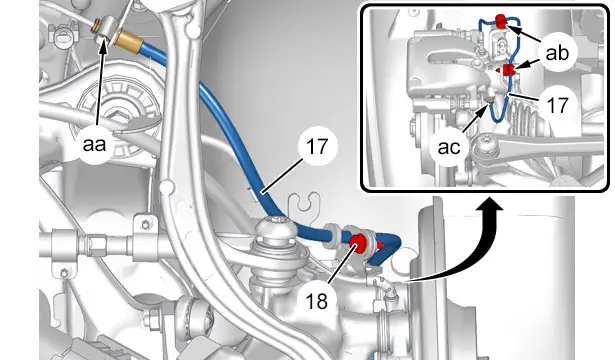

Disaccoppiare il flessibile del freno posteriore (17) (In "aa").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Sgraffare il flessibile del freno posteriore (17) (In "ab").

Disaccoppiare il flessibile del freno posteriore (17) (In "ac").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Smontare il flessibile del freno posteriore (17).

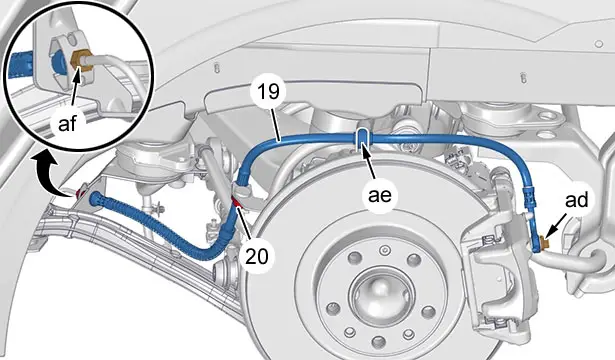

5.3. Flessibile del freno posteriore con supporto intermedio (Con pinza del freno motorizzata)

Smontare :

• Le protezioni del sottoscocca a sinistra e destra (secondo l’equipaggiamento)
• Il dado (20)

Disaccoppiare il flessibile del freno posteriore (19) (In "ad").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Sgraffare il flessibile del freno posteriore (19) (In "ae").

Sbloccare il flessibile del freno posteriore (19) dal relativo supporto.

Disaccoppiare il flessibile del freno posteriore (19) (In "af").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Smontare il flessibile del freno posteriore (19).

5.4. Flessibile del freno posteriore (Sul braccio della sospensione posteriore) (Con pinza del freno motorizzata)

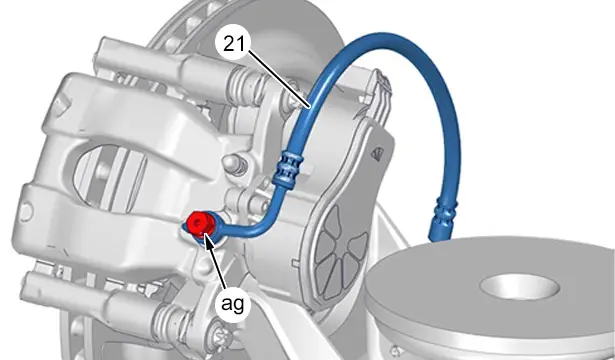

Disaccoppiare il flessibile del freno posteriore (21) (In "ag").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Togliere la vite (22).

Sganciare :

• Il flessibile del freno posteriore (21) (In "ah")
• Il flessibile del freno posteriore (21) (In "aj")

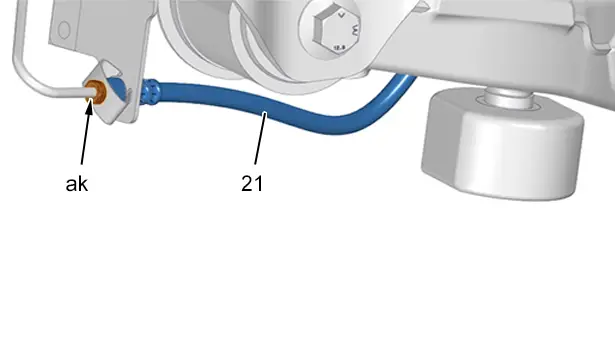

Disaccoppiare il flessibile del freno posteriore (21) (In "ak").

Tappare la canalizzazione del freno ; Con l’attrezzo [0194-2E].

Smontare il flessibile del freno posteriore (21).

6. Riposizionamento del flessibile del freno anteriore

ATTENZIONE : Rispettare le coppie di serraggio del sistema di frenata.

6.1. Flessibile del freno anteriore non fissato sul corpo dell’ammortizzatore

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno anteriore (1).

Accoppiare il flessibile del freno anteriore (1) sulla pinza del freno (In "b").

Inserire il flessibile del freno anteriore (1) nel suo supporto (In "a").

Smontare l’attrezzo [0194-2E].

Accoppiare il flessibile del freno anteriore (1) alla canalizzazione rigida del freno (In "c").

6.2. Flessibile del freno anteriore avvitato sul corpo dell’ammortizzatore con raccordo standard sulla pinza del freno

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno anteriore (3).

Accoppiare il flessibile del freno anteriore (3) sulla pinza del freno (In "f").

Rimontare la vite (2).

Inserire il flessibile del freno anteriore (3) nel suo supporto (In "d").

Smontare l’attrezzo [0194-2E].

Accoppiare il flessibile del freno anteriore (3) alla canalizzazione rigida del freno (In "e").

6.3. Flessibile del freno anteriore avvitato sul corpo dell’ammortizzatore con raccordo BANJO sulla pinza del freno

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno anteriore (5) nuovo.

Accoppiare il flessibile del freno anteriore (5) sulla pinza del freno (In "k").

Rimontare la vite (4).

Inserire il flessibile del freno anteriore (5) nel suo supporto (In "g").

Smontare l’attrezzo [0194-2E].

Accoppiare il flessibile del freno anteriore (5) alla canalizzazione rigida del freno (In "h").

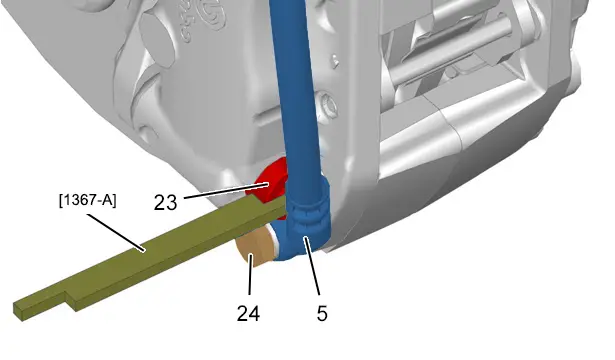

6.4. Flessibile del freno anteriore avvitato sul corpo dell’ammortizzatore con raccordo BANJO sulla pinza del freno (Montaggio BREMBO)

ATTENZIONE : Posizionare l’attrezzo [1367-A] (spessore 4 mm) tra la vite (23) e il flessibile del freno (5) per garantire un gioco di 4 mm.

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno anteriore (5) nuovo.

Serrare la vite (24) in modo da garantire un gioco di 4 mm tra la vite (23) e il flessibile del freno (5).

Rimontare la vite (4).

Inserire il flessibile del freno anteriore (5) nel suo supporto (In "g").

Smontare l’attrezzo [0194-2E].

Accoppiare il flessibile del freno anteriore (5) alla canalizzazione rigida del freno (In "h").

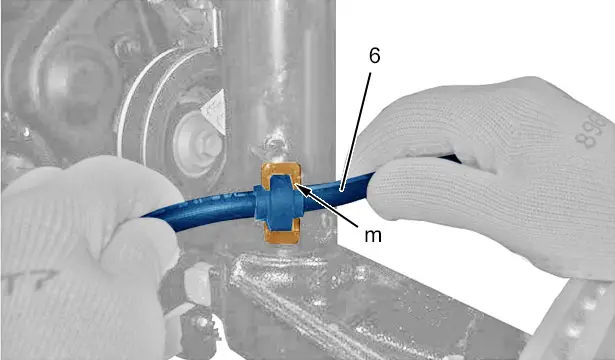

6.5. Flessibile del freno anteriore agganciato al corpo dell’ammortizzatore

ATTENZIONE : Dopo l’intervento, controllare il fissaggio del flessibile del freno anteriore (6) nel relativo alloggiamento sul corpo dell’ammortizzatore (In "m").

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno anteriore (6).

Accoppiare il flessibile del freno anteriore (6) sulla pinza del freno (In "n").

Inserire il flessibile del freno anteriore (6) nel suo supporto (In "m").

Smontare l’attrezzo [0194-2E].

Accoppiare il flessibile del freno anteriore (6) alla canalizzazione rigida del freno (In "l").

6.6. Flessibile del freno anteriore fissato su un supporto (Captatore di velocità della ruota anteriore e fascio elettrico venduti insieme)

Ricollocare l’insieme flessibile del freno (11) e supporto (7).

Accoppiare il flessibile del freno anteriore (11) (In "r" e "s").

Rimontare :

• Le viti (10)
• Il captatore di velocità della ruota (8)
• La vite (9)

Agganciare il fascio elettrico del captatore di velocità della ruota anteriore (In "q").

6.7. Flessibile del freno anteriore fissato su un supporto (Captatore di velocità della ruota anteriore e fascio elettrico venduti separatamente)

Ricollocare l’insieme flessibile del freno (14) e supporto (13).

Accoppiare il flessibile del freno anteriore (14) (In "w" e "x").

Riposizionare le viti (12).

Agganciare il fascio elettrico del captatore di velocità della ruota anteriore (In "u").

Ricollegare il connettore (In "v").

7. Riposizionamento del flessibile del freno posteriore

ATTENZIONE : Rispettare le coppie di serraggio del sistema di frenata.

7.1. Flessibile del freno posteriore senza supporto intermedio

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno posteriore (16).

Accoppiare il flessibile del freno posteriore (16) (In "y") (senza serrare).

Ricollocare la staffa di fissaggio (15).

Serrare il raccordo (In "y").

Accoppiare il flessibile del freno posteriore (16) (In "z").

Riposizionare le protezioni sotto la scocca sinistra e destra (secondo equipaggiamento).

7.2. Flessibile del freno posteriore con supporto intermedio (Senza pinza del freno motorizzata)

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno posteriore (17).

Accoppiare il flessibile del freno posteriore (17) (In "ac").

Aggraffare il flessibile del freno posteriore (17) (In "ab").

Accoppiare il flessibile del freno posteriore (17) (In "aa").

Inserire il flessibile del freno posteriore (17) nel suo supporto.

Rimontare :

• La vite (18)
• Le protezioni del sottoscocca a sinistra e destra (secondo l’equipaggiamento)

7.3. Flessibile del freno posteriore con supporto intermedio (Con pinza del freno motorizzata)

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno posteriore (19) nuovo.

Accoppiare il flessibile del freno posteriore (19) (In "af") (senza serrare).

Serrare il raccordo (In "af").

Inserire il flessibile del freno posteriore (19) nel suo supporto.

Aggraffare il flessibile del freno posteriore (19) (In "ae").

Accoppiare il flessibile del freno posteriore (19) (In "ad").

Rimontare :

• Il dado (20)
• Le protezioni del sottoscocca a sinistra e destra (secondo l’equipaggiamento)

7.4. Flessibile del freno posteriore (Sul braccio della sospensione posteriore) (Con pinza del freno motorizzata)

Smontare l’attrezzo [0194-2E].

Rimontare il flessibile del freno posteriore (21) nuovo.

Accoppiare il flessibile del freno posteriore (21) (In "ak") (senza serrare).

Serrare il raccordo (In "ak").

Aggraffare il flessibile del freno posteriore (21) (In "ah" e "aj").

Rimontare la vite (22).

Accoppiare il flessibile del freno posteriore (21) (In "ag").

8. Operazioni complementari

Pulire eventuali schizzi di liquido nella zona circostante.

Smontare il premi-pedale .

ATTENZIONE : Spurgare il circuito dei freni .

ATTENZIONE : Rispettare le coppie di serraggio .

Serrare le viti delle ruote.

Rimontare :

• La ruota (Area d’intervento)
• Il veicolo sulle sue ruote
