Peugeot 308: Smontaggio - rimontaggio : Cruscotto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

1. Ubicazione

"A" : guida a sinistra.

"B" : versione guida a destra.

Riferimento	Descrizione	Quantità
(1)	Cruscotto	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

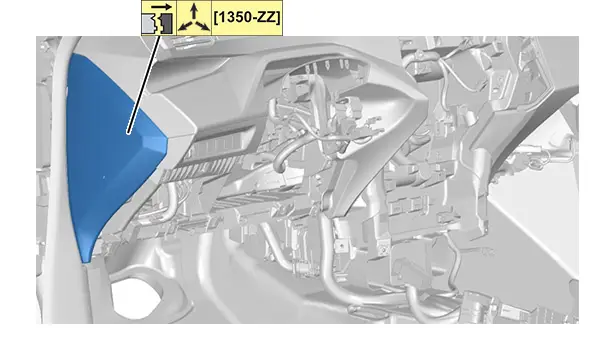

	[1350-ZZ]	Attrezzi per smontaggio

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• La console centrale
• Il cassettino portaoggetti lato passeggero
• La colonna dello sterzo
• La griglia d’entrata d’aria
• Il display multifunzione

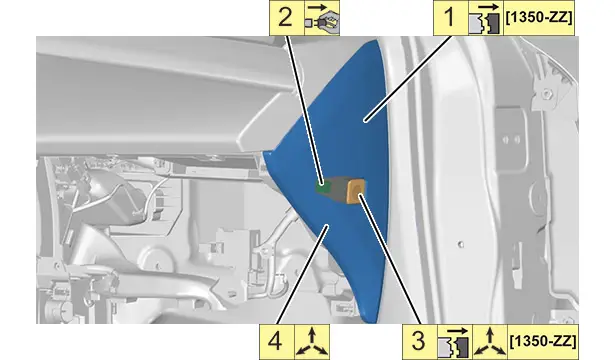

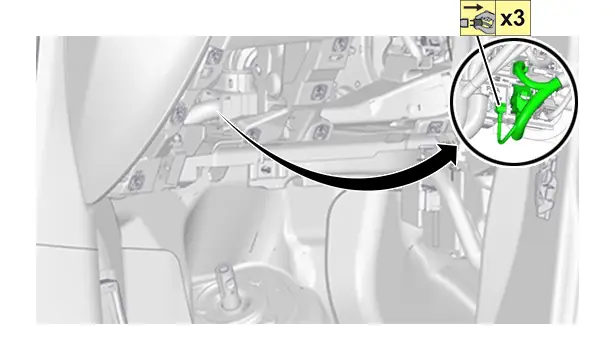

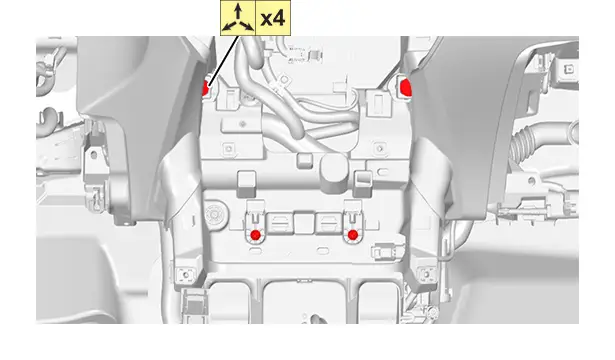

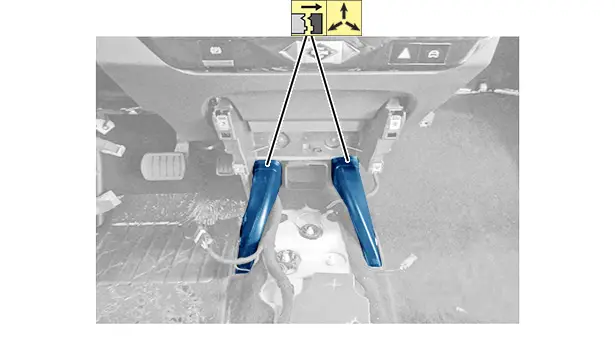

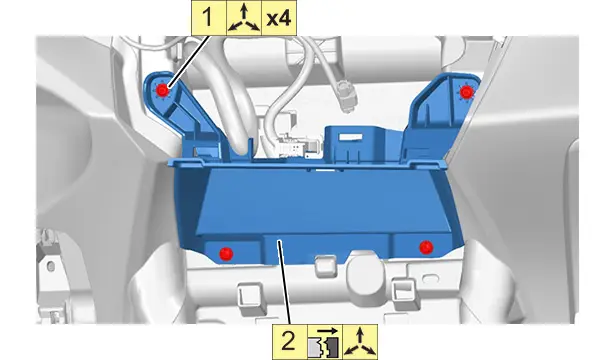

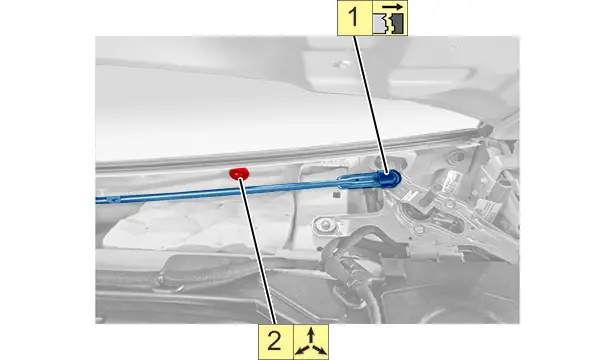

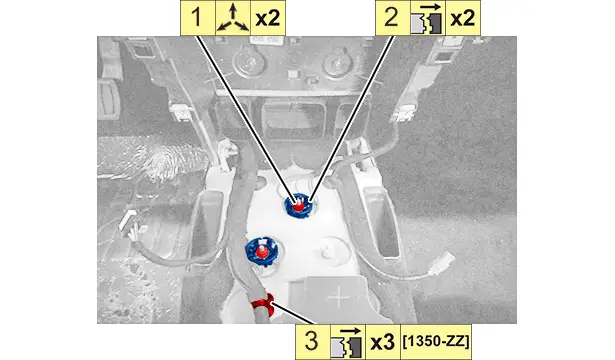

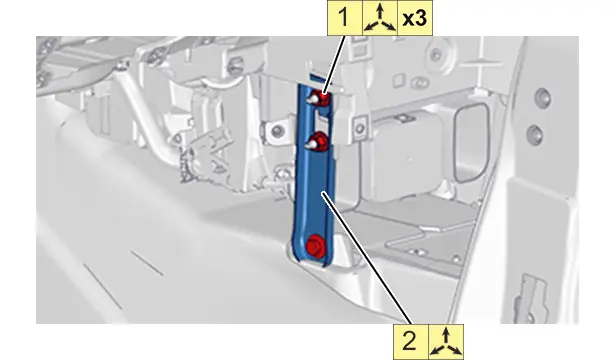

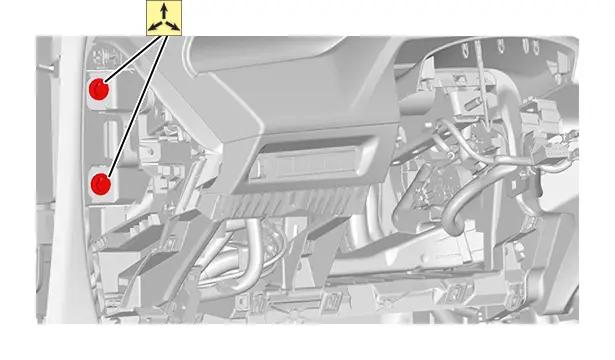

4. Smontaggio

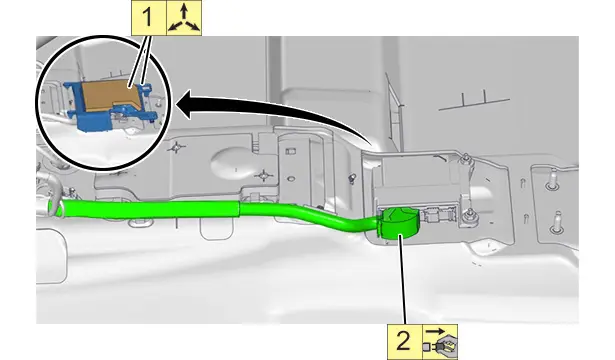

Smontare il captatore di soleggiamento .

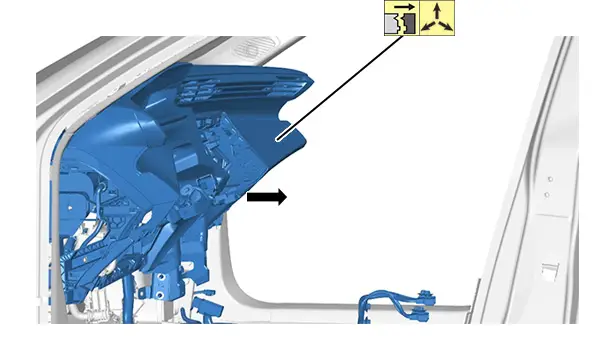

ATTENZIONE : Appoggiare su un tavolo e proteggere il cruscotto ; Con della carta "pluriball".

5. Rimontaggio

ATTENZIONE : Sostituire sistematicamente le fascette di fissaggio e le graffette difettose.

NOTA : Rispettare le coppie di serraggio.

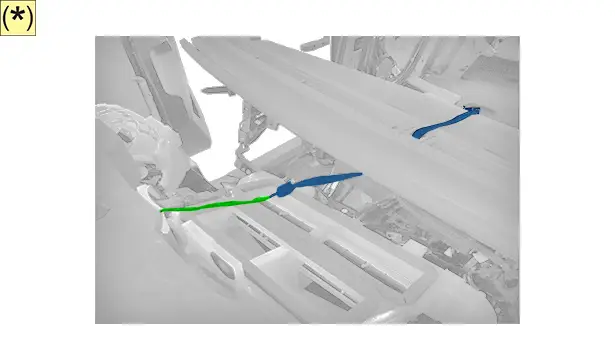

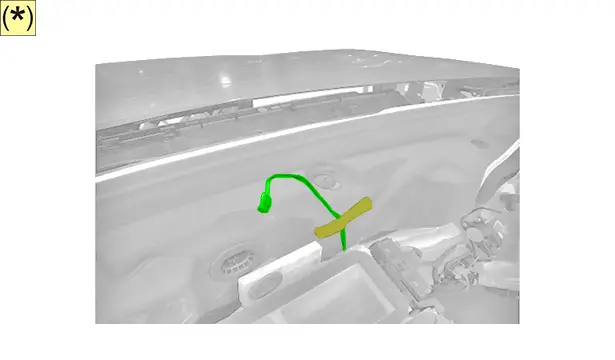

NOTA : Fissare il filo elettrico del captatore di soleggiamento sull’insonorizzazione ;Con del nastro adesivo.

NOTA : Far passare il filo elettrico del captatore di soleggiamento ;Con un passacavo.

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Rimontare :

• La console centrale
• Il cassettino portaoggetti lato passeggero
• La colonna dello sterzo
• La griglia d’entrata d’aria
• Il display multifunzione

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
