Peugeot 308: Smontaggio-rimontaggio : Cruscotto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

1. Attrezzatura

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 1 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• Il cruscotto
• Le bocchette di aerazione della plancia
• Il display multifunzione
• Il quadro strumenti
• Commutatori del cruscotto
• Il cassettino portaoggetti lato passeggero
• L’autoradio
• L’airbag passeggero
• Gli altoparlanti
• Il calcolatore d’apertura e avviamento senza chiave

3. Smontaggio

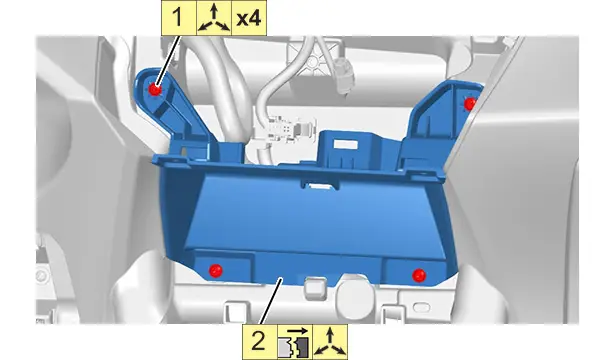

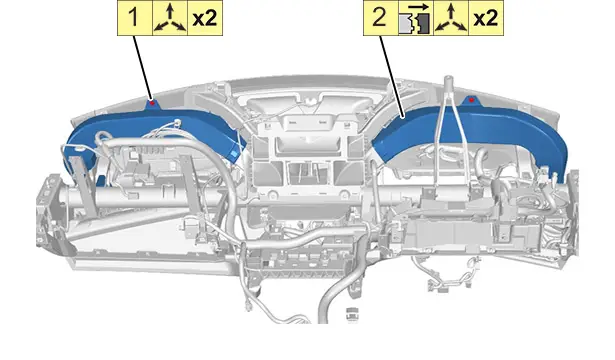

3.1. Facciata della plancia di bordo

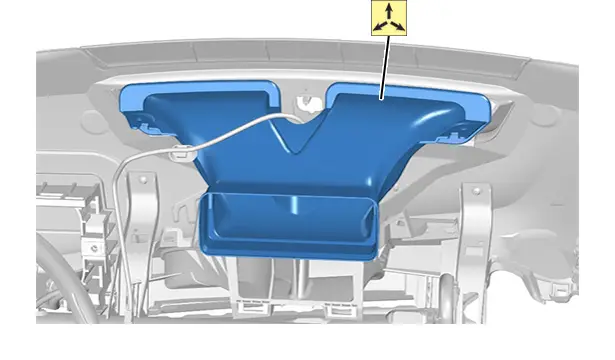

3.2. Condotti dell’aria

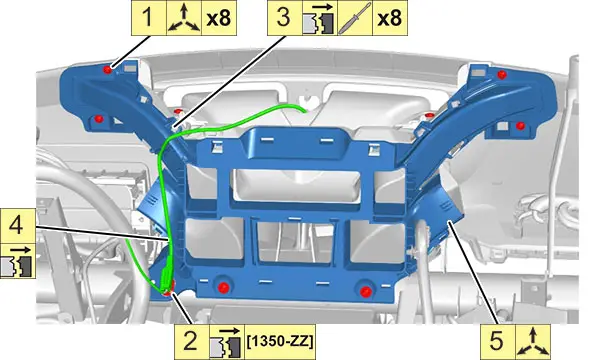

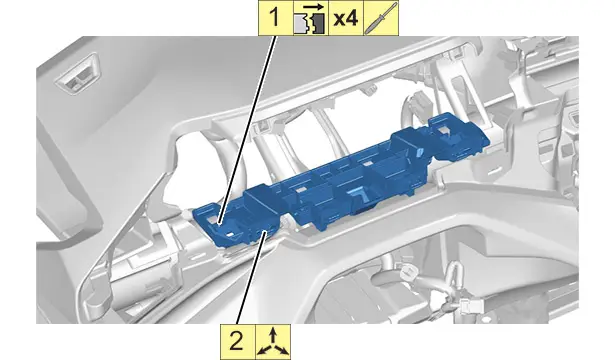

3.3. Supporto cruscotto

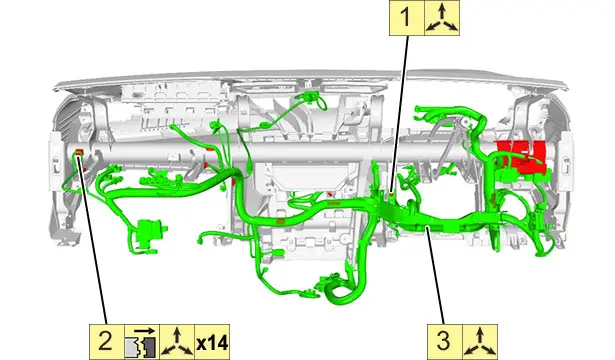

3.4. Fasci elettrici

4. Rimontaggio

Procedere in ordine inverso alle operazioni di smontaggio.

5. Operazioni complementari

Rimontare :

• Il calcolatore d’apertura e avviamento senza chiave
• Gli altoparlanti
• L’airbag passeggero
• L’autoradio
• Il cassettino portaoggetti lato passeggero
• Commutatori del cruscotto
• Il quadro strumenti
• Il display multifunzione
• Le bocchette di aerazione della plancia
• Il cruscotto

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

6. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
