Peugeot 308: Smontaggio - rimontaggio : Fascio elettrico (Parte posteriore)

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Operazione preliminare

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

3. Smontaggio

ATTENZIONE : Identificare il percorso del fascio elettrico .

ATTENZIONE : Sbloccare i connettori prima di scollegarli. Al momento della connessione, verificare il percorso e il fissaggio dei fasci elettrici.

ATTENZIONE : Scollegare i connettori, evitando sollecitazioni ai fasci elettrici e ai connettori stessi (Non è consentito tirare i fasci elettrici).

Smontare :

• Il portellone del bagagliaio
• Il paraurti posteriore

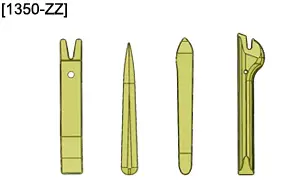

Sganciare ; Con l’attrezzo [1350-ZZ] :

• Le graffette dei fasci elettrici
• Le fascette di bloccaggio dei fasci elettrici

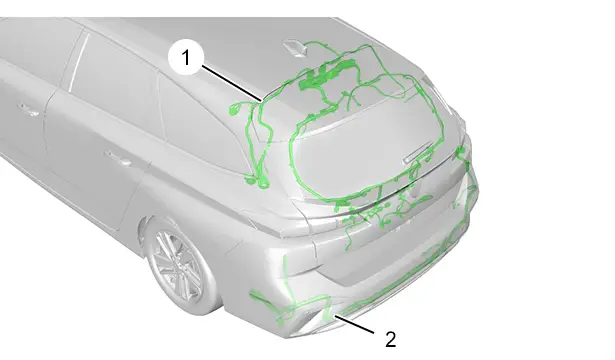

Togliere i fasci elettrici (1), (2).

4. Rimontaggio

ATTENZIONE : Sostituire sistematicamente i fissaggi difettosi.

ATTENZIONE : Rimontare i fasci elettrici (1), (2) seguendo il percorso indicato prima dello smontaggio.

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

5. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

6. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
