Peugeot 308: Coppie di serraggio : Motore tipo EB2LTDH2 / EB2LTEDH2

1. Parte superiore del motore

ATTENZIONE : Rispettare l’ordine di serraggio.

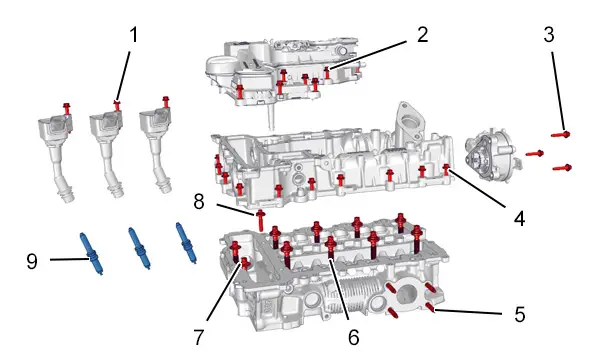

1.1. Testata

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Bobine d’accensione )	0,8 daNm
(2)	viti (Sgrassare) (*)	0,4 daNm
		1 daNm
(3)	viti (Pompa del vuoto)	1 daNm
(4)	viti (Porta alberi a camme) (*)	Preserraggio a 0,5 daNm
		1 daNm
(5)	Prigionieri (Turbocompressore)	0,8 daNm
(6)	viti (Testata) (*) (**)	Preserraggio a 1 daNm
		Serraggio a 3 daNm
		Serraggio angolare a 230°
(7)	viti (Testata) (*) (**)	Preserraggio a 1 daNm
		Serraggio a 3 daNm
		Serraggio angolare a 180°
(8)	viti (Testata / Carter-cilindri ) (*) (**)	Serraggio a 2 daNm
(9)	Candele	2,3 daNm
(*) Rispettare l’ordine di serraggio (**) Sostituire sistematicamente ad ogni smontaggio

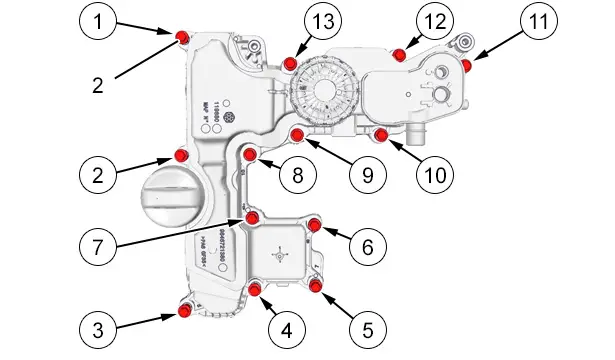

1.2. Ordine di serraggio delle viti (2)

(2) viti (Sgrassare).

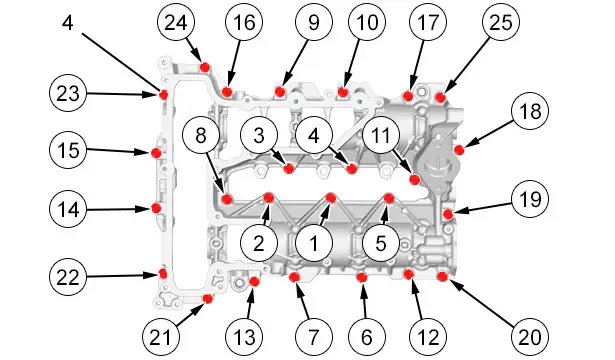

1.3. Ordine di serraggio delle viti (4)

(4) viti (Porta alberi a camme).

1.4. Ordine di serraggio delle viti (6), (7), (8)

(6), (7), (8) viti (Testata).

2. Parte bassa motore

ATTENZIONE : Rispettare l’ordine di serraggio.

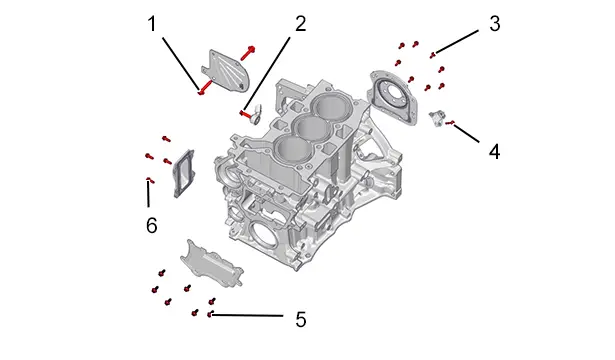

2.1. Carter-cilindri

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Carter)	2 daNm
(2)	viti (Sensore di battito in testa)	2 daNm
(3)	viti (Piastra di chiusura)	0,8 daNm
(4)	viti (Captatore regime motore)	0,6 daNm
(5)	viti (Carter di distribuzione) (*) (**)	Preserraggio a 0,5 daNm
		1 daNm
(6)	viti (Carter dell’albero d’equilibratura)	0,8 daNm
(*) Rispettare l’ordine di serraggio (**) Sostituire sistematicamente ad ogni smontaggio

2.2. Ordine di serraggio delle viti (5)

(5) viti (Carter di distribuzione).

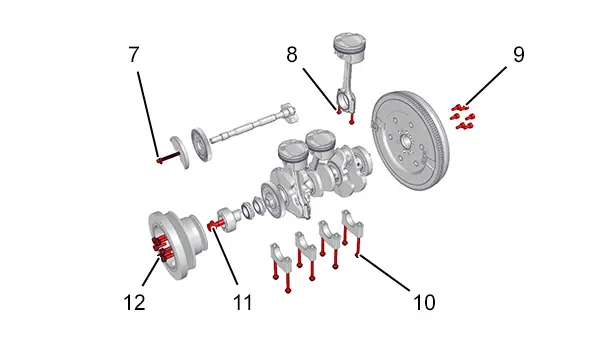

2.3. Manovellismo

Riferimento	Descrizione	Coppia di serraggio
(7)	viti (Albero di equilibratura ) (**)	Serraggio a 2 daNm
		Serraggio angolare a 180°
(8)	viti (Cappelli di biella) (**)	Preserraggio a 0,5 daNm
		Serraggio a 1,5 daNm
		Serraggio angolare a 115°
(9)	viti (Volano) (*) (**)	Preserraggio a 0,8 daNm
		Serraggio a 3 daNm
		Serraggio angolare a 90°
(10)	viti (Cappello di supporto dell’albero motore) (**)	Serraggio a 2 daNm
		Serraggio angolare a 150°
(11)	viti (Pignone di distribuzione) (**)	Serraggio a 5 daNm
		Serraggio angolare a 190°
(12)	viti (Puleggia di trascinamento degli accessori) (*) (**)	Preserraggio a 1,5 daNm
		Serraggio a 2 daNm
		Serraggio angolare a 60 ± 5°
(*) Rispettare l’ordine di serraggio (**) Sostituire sistematicamente ad ogni smontaggio

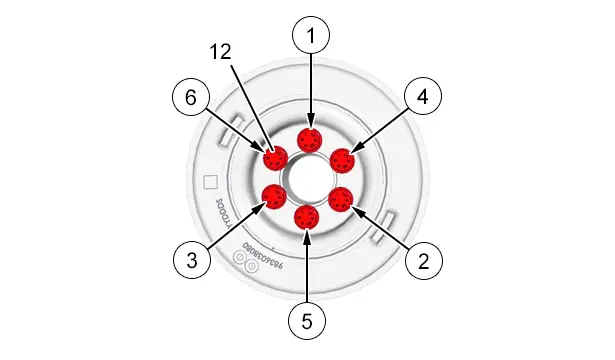

2.4. Ordine di serraggio delle viti (12)

(12) viti (Puleggia di trascinamento degli accessori).

2.5. Ordine di serraggio delle viti (9)

(9) viti (Volano).

3. Lubrificazione

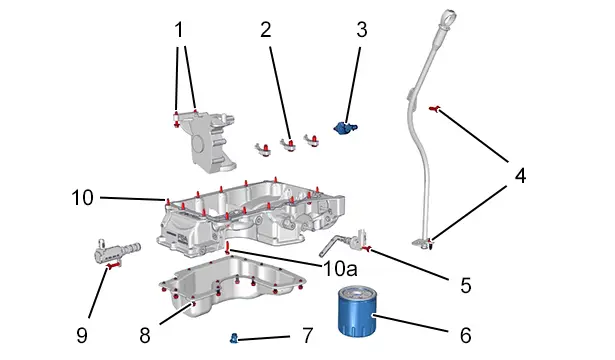

3.1. Lubrificazione motore

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Pompa dell’olio)	1 daNm
(2)	viti (Ugello del fondo del pistone)	2 daNm
(3)	Captatore di pressione dell’olio motore (Carter-cilindri )	2,2 daNm
(4)	viti (Guida dell’indicatore di livello dell’olio) (*)	0,8 daNm
(5)	viti (Indicatore livello dell’olio elettrico)	0,8 daNm
(6)	Filtro dell’olio (**)	2 daNm
(7)	tappo di scarico (Carter in lamiera)	3 daNm
(8)	Insieme vite-dado (Coppa dell’olio inferiore) (Carter in lamiera)	0,8 daNm
(9)	viti (Elettrovalvola della pompa dell’olio)	0,8 daNm
(10)	viti (Carter superiore dell’olio )	1 daNm
(10a)	viti (Carter superiore dell’olio / Pompa dell’olio)	1 daNm
(*) Rispettare l’ordine di serraggio (**) Sostituire sistematicamente ad ogni smontaggio

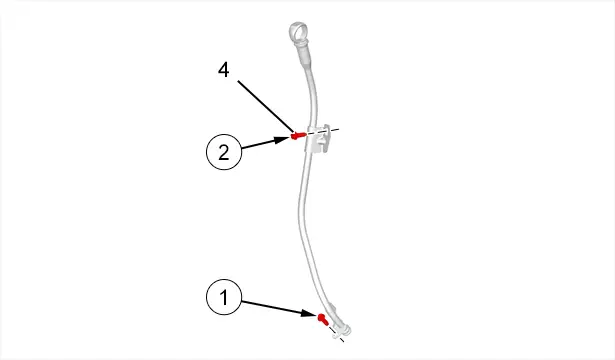

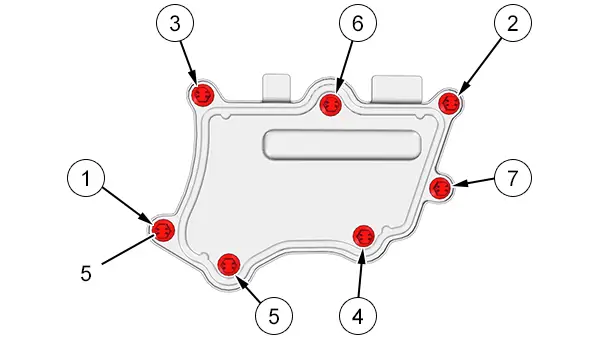

3.2. Ordine di serraggio delle viti (4)

(4) Vite (Guida dell’indicatore di livello dell’olio).

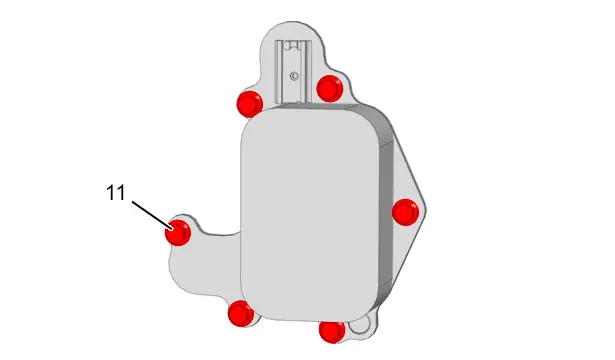

3.3. Radiatore dell’olio

Riferimento	Descrizione	Coppia di serraggio
(11)	viti (Radiatore dell’olio) (*)	Preserraggio a 0,6 daNm
		Serraggio a 1 daNm
(*) Rispettare l’ordine di serraggio

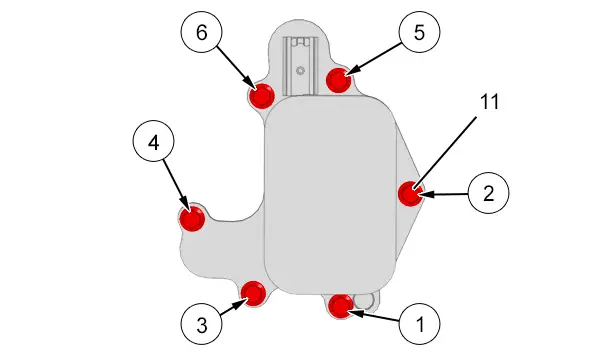

3.4. Ordine di serraggio delle viti (11)

(11) viti (Radiatore dell’olio).

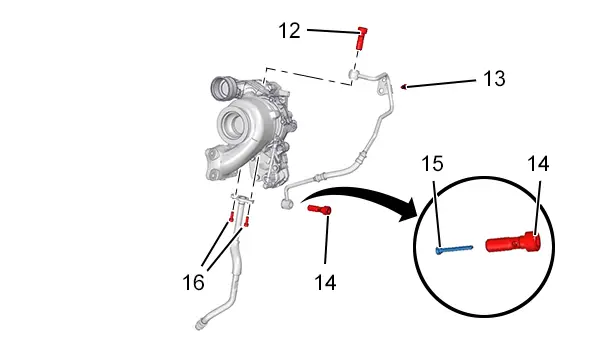

3.5. Lubrificazione turbocompressore

Riferimento	Descrizione	Coppia di serraggio
(12)	Vite cava (Entrata dell’olio / Turbocompressore)	Serraggio a 3,5 daNm
(13)	Vite (Tubo di lubrificazione / Turbocompressore)	0,8 daNm
(14)	Vite cava (Entrata dell’olio / Carter-cilindri ) (**)	3 daNm
(16)	viti (Tubo di ritorno olio del turbocompressore)	1 daNm
(**) Sostituire sistematicamente ad ogni smontaggio

NOTA : In caso di smontaggio del turbocompressore, sostituire la vecchia vite incava (14) con la nuova vite incava munita di filtro a reticella removibile (15).

4. Distribuzione

ATTENZIONE : Rispettare l’ordine di serraggio.

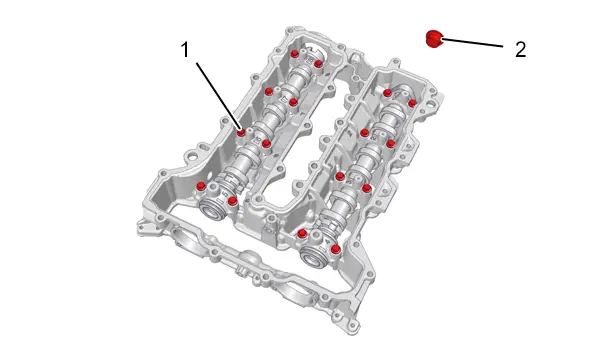

4.1. Alberi a camme

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Cappelli dei supporti dell’albero a camme) (*)	Preserraggio a 0,5 daNm
		Serraggio a 1 daNm
(2)	viti (Tappo / Porta alberi a camme) (*)	3 daNm
(*) Rispettare l’ordine di serraggio

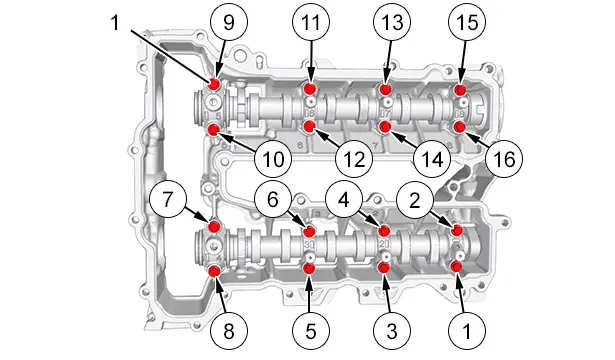

4.2. Ordine di serraggio delle viti (1)

(1) viti (Cappelli dei supporti dell’albero a camme).

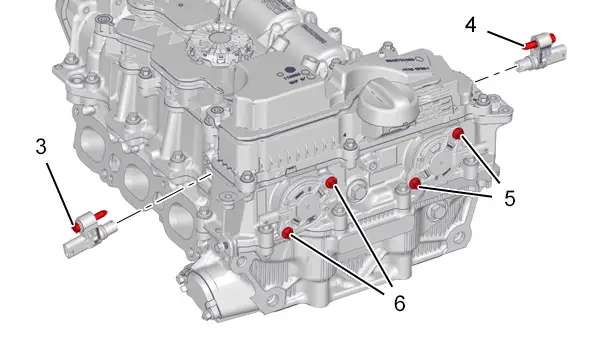

4.3. Comandi di distribuzione

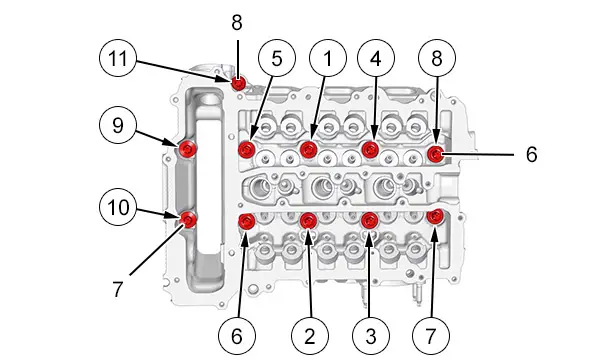

Riferimento	Descrizione	Coppia di serraggio
(3)	viti (Captatori di riferimento cilindro/Aspirazione)	0,8 daNm
(4)	viti (Captatori di riferimento cilindro/Scarico)	0,8 daNm
(5)	viti (Azionatore di distribuzione variabile (scarico) )	Serraggio a 0,8 daNm
(6)	viti (Azionatore di distribuzione variabile (Aspirazione) )	Serraggio a 0,8 daNm
(**) Sostituire sistematicamente ad ogni smontaggio

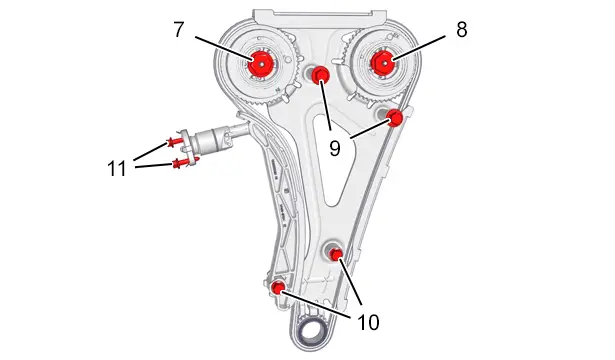

Riferimento	Descrizione	Coppia di serraggio
(7)	viti (Pignone dell’albero a camme di aspirazione ) (**)	Serraggio a 3,2 daNm
		Serraggio angolare a 30°
(8)	viti (Pignone dell’albero a camme di scarico ) (**)	Serraggio a 3,2 daNm
		Serraggio angolare a 30°
(9)	viti (Cassetta / Testata)	1,8 daNm
(10)	viti (Cassetta / Carter-cilindri )	1,8 daNm
(11)	viti (Tenditore della catena di distribuzione )	Serraggio a 1 daNm
(**) Sostituire sistematicamente ad ogni smontaggio

5. Alimentazione aria motore

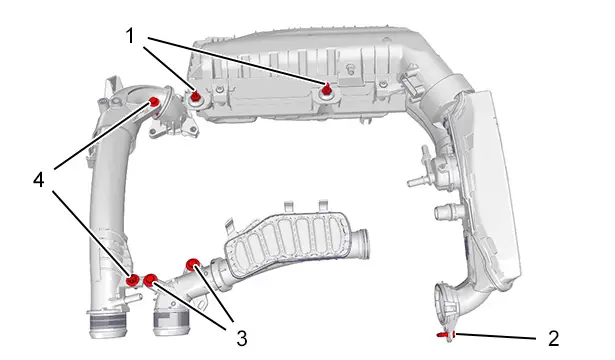

5.1. Scatola filtro aria - Raccordi dell’aria

Riferimento	Descrizione	Coppia di serraggio
(1)	Viti a colonnetta (Scatola filtro aria)	0,8 daNm
(2)	viti (Raccordo di entrata aria del turbocompressore )	0,8 daNm
(3)	viti (Raccordo d’uscita dell’aria del turbocompressore )	1 daNm
(4)	viti (Raccordo dell’aria )	0,8 daNm

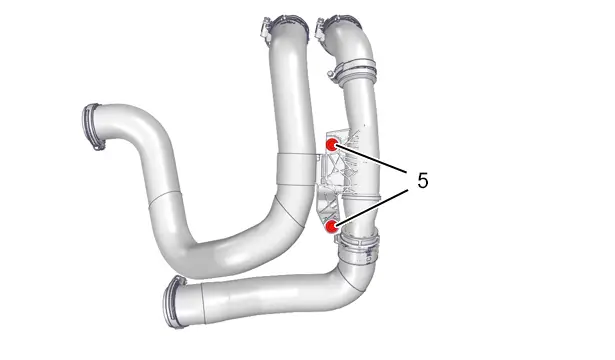

5.2. Raccordi dell’aria - Scambiatore termico aria/aria

Riferimento	Descrizione	Coppia di serraggio
(5)	viti (Raccordo dell’aria / Alternatore reversibile )	0,8 daNm

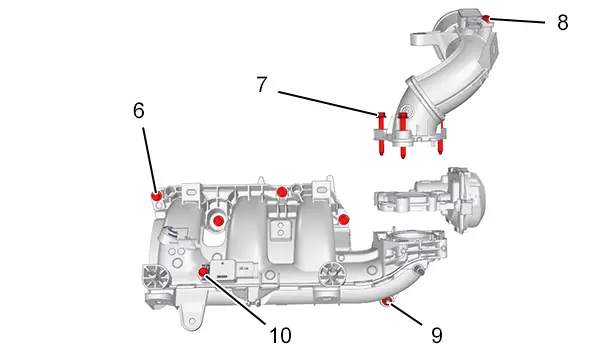

5.3. Ripartitore d’aspirazione dell’aria - Scatola farfalla motorizzata

Riferimento	Descrizione	Coppia di serraggio
(6)	viti (Ripartitore d’aspirazione dell’aria)	Preserraggio a 0,5 daNm
		Serraggio a 1 daNm
(7)	viti (Raccordo dell’aria / Scatola farfalla motorizzata/Ripartitore d’aspirazione dell’aria)	1 daNm
(8)	viti (Captatore a monte della pressione di aspirazione dell’aria)	0,4 daNm
(9)	Dado (Ripartitore d’aspirazione dell’aria)	Serraggio a 1 daNm
(10)	viti (Captatore a valle della pressione di aspirazione dell’aria)	0,8 daNm

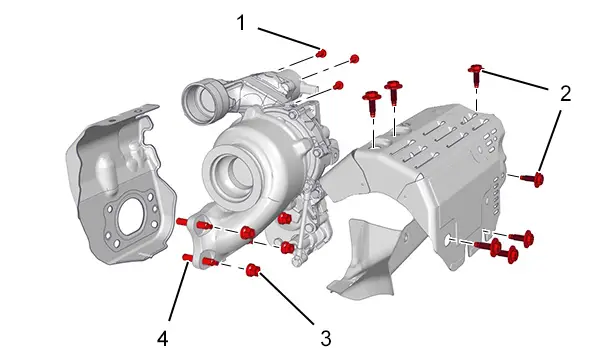

6. Sovralimentazione : Turbocompressore

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Elettrovalvola di scarico turbocompressore / Turbocompressore)	0,8 daNm
(2)	Vite (Schermo termico anteriore / Turbocompressore)	0,8 daNm
(3)	Dadi (Turbocompressore / Testata)	3 daNm
(4)	Prigioniero (Testata )	0,8 daNm

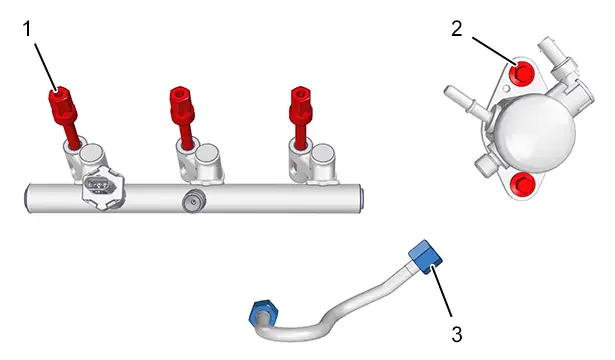

7. Alimentazione carburante

7.1. Coppie di serraggio

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Rampa di iniezione comune alta pressione carburante ) (*)	2 daNm
(2)	viti (Pompa alta pressione carburante ) (*)	Preserraggio a 1,5 daNm
		Serraggio a 2 daNm
(3)	Raccordo. (Tubo d’alimentazione carburante sulla rampa d’alimentazione carburante) (*) (**)	Preserraggio a 1 daNm
		Serraggio angolare a 55°
	Raccordo. (Tubo d’alimentazione carburante sulla pompa alta pressione carburante) (*) (**)	Preserraggio a 1 daNm
		Serraggio angolare a 55°
(*) Rispettare l’ordine di serraggio (**) Sostituire sistematicamente ad ogni smontaggio

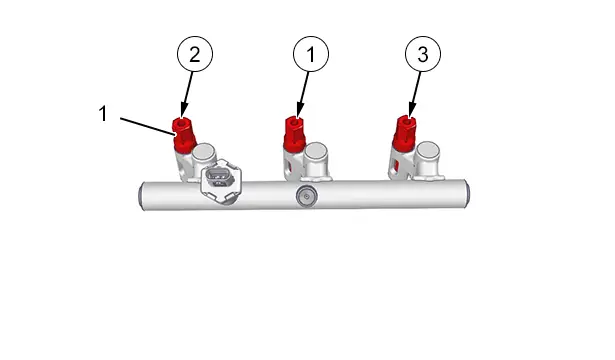

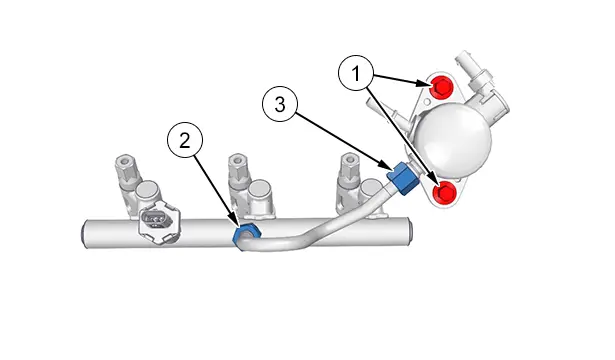

7.2. Ordine di serraggio delle viti (1)

(1) Vite (Rampa di iniezione comune alta pressione carburante ).

7.3. Ordine di serraggio delle viti (2) e dei raccordi (3)

(2) Vite (Pompa alta pressione carburante).

(3) Raccordo. (Tubo d’alimentazione carburante sulla rampa d’alimentazione carburante).

8. Refrigerazione

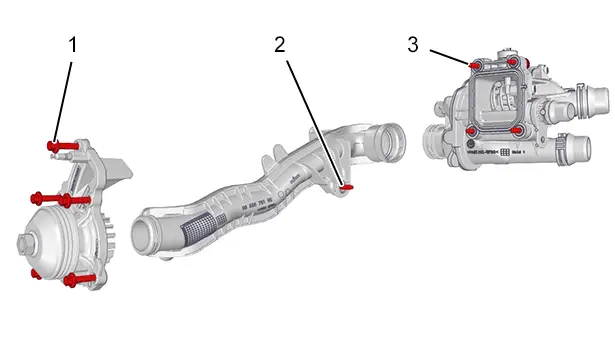

8.1. Circuito di refrigerazione del motore

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Pompa dell’acqua)	0,8 daNm
(2)	viti (Collettore d’entrata dell’acqua)	0,8 daNm
(3)	viti (Scatola di uscita dell’acqua)	Preserraggio a 0,5 daNm
		1 daNm

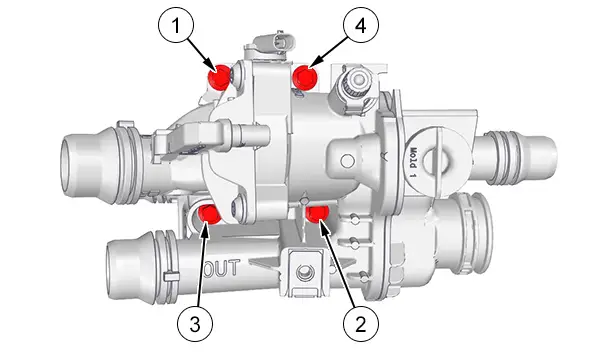

8.2. Ordine di serraggio delle viti (3)

(3) viti (Scatola di uscita dell’acqua).

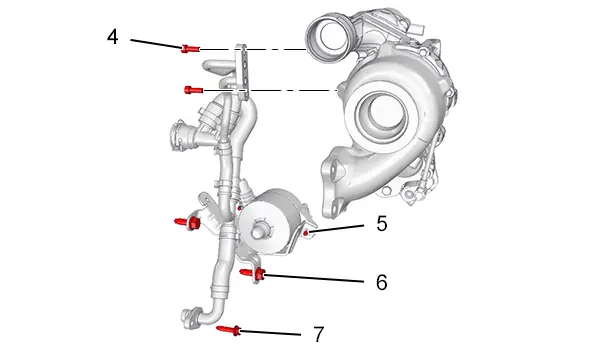

8.3. Refrigerazione del turbocompressore

Riferimento	Descrizione	Coppia di serraggio
(4)	viti (Raccordo. / Turbocompressore)	1 daNm
(5)	Vite (Pompa dell’acqua elettrica / Supporto )	0,8 daNm
(6)	Vite (Supporto / Pompa dell’acqua elettrica/Carter-cilindri )	2 daNm
(7)	viti (Raccordo. / Carter-cilindri )	0,8 daNm

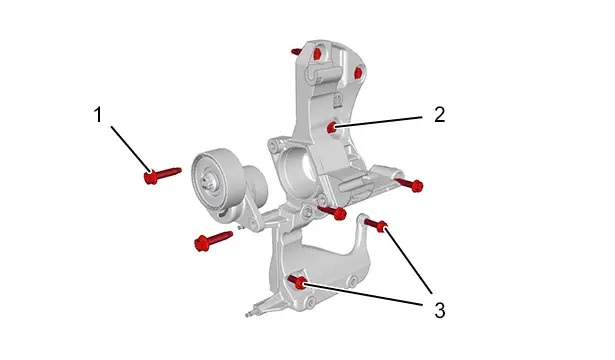

9. Supporto accessori

9.1. Coppie di serraggio

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Rullo tenditore dinamico )	2 daNm
(2)	viti (Supporto accessori /Carter-cilindri ) (*)	2,5 daNm
(3)	viti (Supporto accessori /Carter superiore dell’olio ) (*)	2,5 daNm
(*) Rispettare l’ordine di serraggio

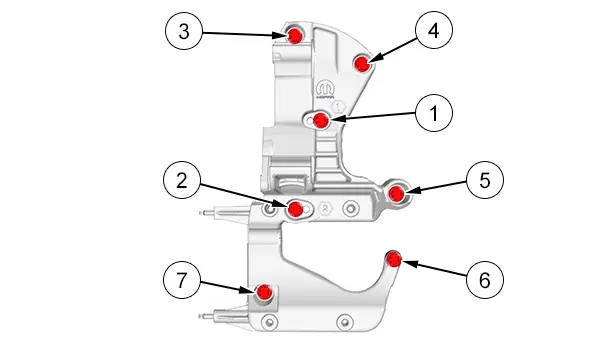

9.2. Ordine di serraggio delle viti (2),(3)

(2), (3) viti (Supporto accessori).

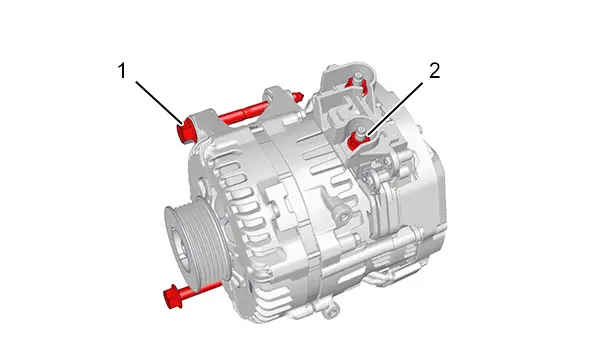

10. Alternatore reversibile

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Alternatore reversibile )	4,5 daNm
(2)	Dado (Cavo d’alimentazione dell’alternatore reversibile )	1,5 daNm

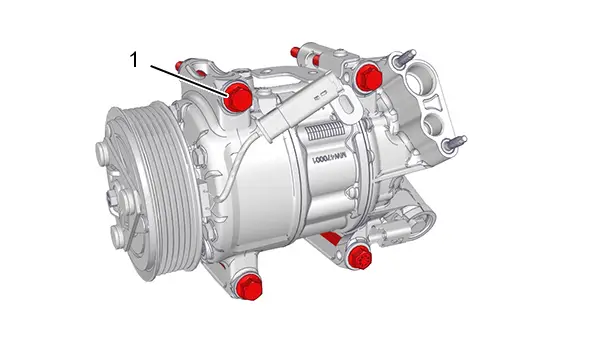

11. Compressore di refrigerazione

Riferimento	Descrizione	Coppia di serraggio
(1)	viti (Compressore di refrigerazione)	2,5 daNm

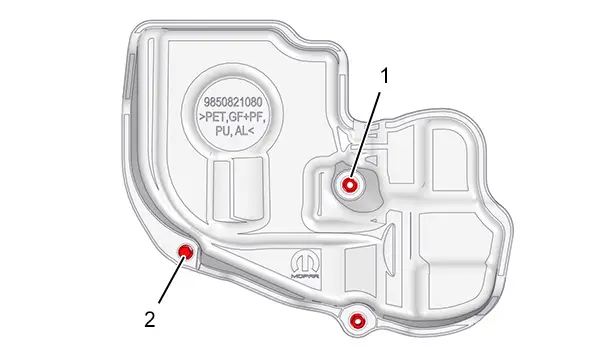

12. Protezione della cinghia di trascinamento degli accessori

Riferimento	Descrizione	Coppia di serraggio
(1)	Dado (Protezione / Supporto accessori)	0,8 daNm
(2)	viti (Protezione / Carter superiore dell’olio )	0,8 daNm
