Peugeot 308: Smontaggio - rimontaggio : RIVESTIMENTI INTERNI
TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia
.
TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).
Legenda : Simboli delle operazioni
.

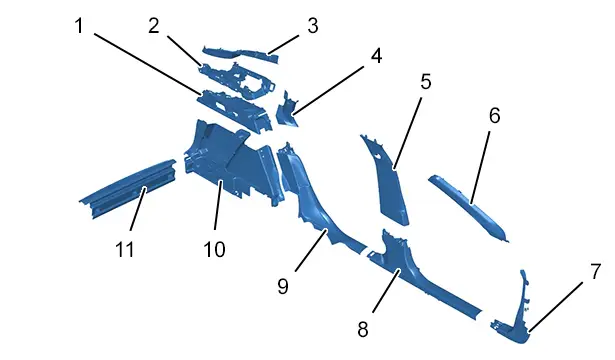

1. Ubicazione
| Riferimento | Descrizione | Quantità |
| (1) | Rivestimento del ripiano posteriore | 1 |
| (2) | Supporto del rivestimento del ripiano posteriore | 1 |
| (3) | Rivestimento superiore del fianco posteriore | 1 |
| (4) | Guarnizioni di custodia | 1 |
| (5) | Rivestimento superiore del montante centrale | 1 |
| (6) | Rivestimento del montante del parabrezza | 1 |
| (7) | Rivestimento del montante anteriore | 1 |
| (8) | Rivestimento dell’accesso anteriore | 1 |
| (9) | Rivestimento dell’accesso posteriore | 1 |
| (10) | Rivestimento del paraschizzi posteriore | 1 |
| (11) | Rivestimento del bordo del bagagliaio | 1 |
2. Attrezzatura
| Attrezzo | Riferimento | Descrizione |
| [1350-ZZ] | Attrezzi per smontaggio |
3. Operazioni preliminari
ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie
.
ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.
Scollegare le batterie di servizio (secondo l’equipaggiamento).
4. Smontaggio

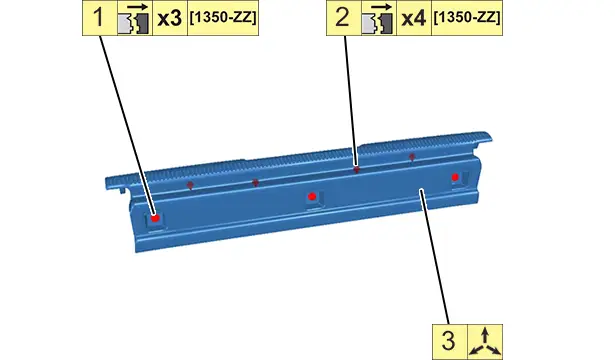

4.1. Rivestimento del bordo del bagagliaio
4.2. Guarnizioni dei vitri laterali posteriori

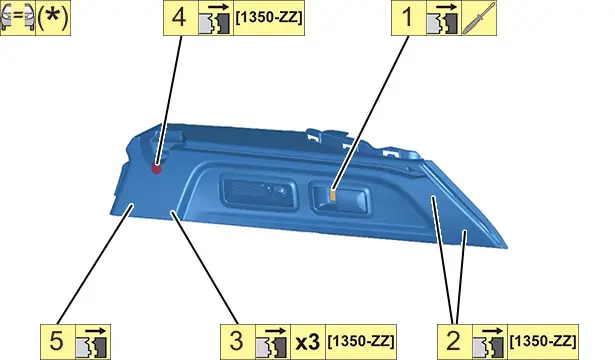

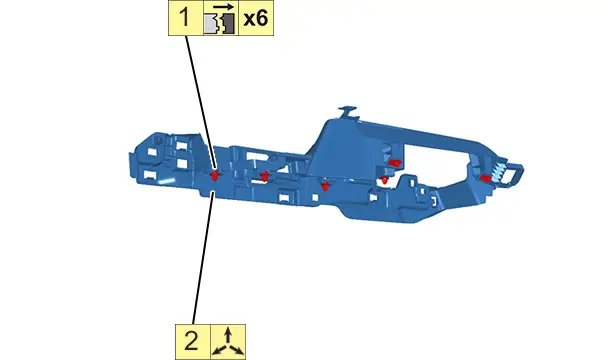

4.3. Supporto del rivestimento del ripiano posteriore
NOTA : Scollegare l’illuminazione del ripiano posteriore e i connettori della presa a 12 V (secondo l’equipaggiamento).
Rimuovere il comando di chiusura dello schienale del sedile posteriore
.

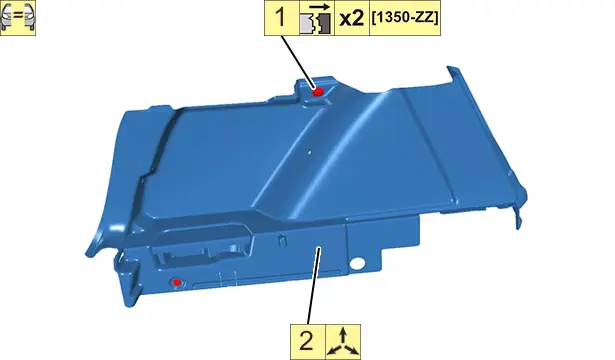

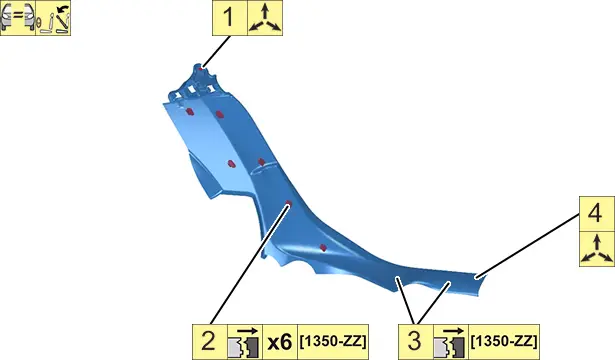

4.4. Rivestimento del paraschizzi posteriore
Staccare il tappeto del bagagliaio.

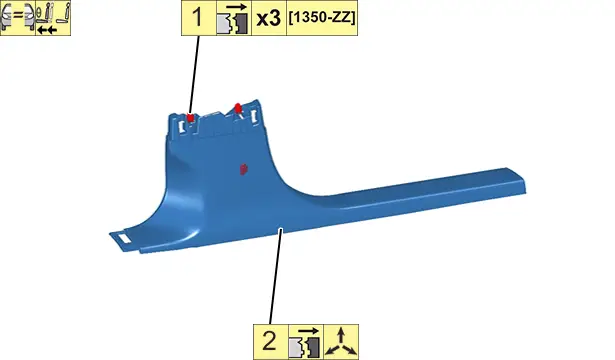

4.5. Rivestimento dell’accesso posteriore

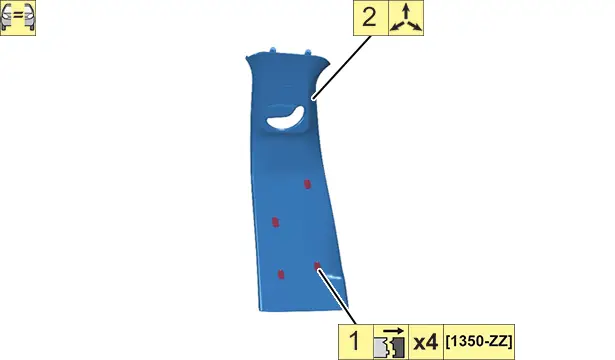

4.6. Rivestimento del montante centrale
Smontare il rinvio della cintura di sicurezza anteriore .

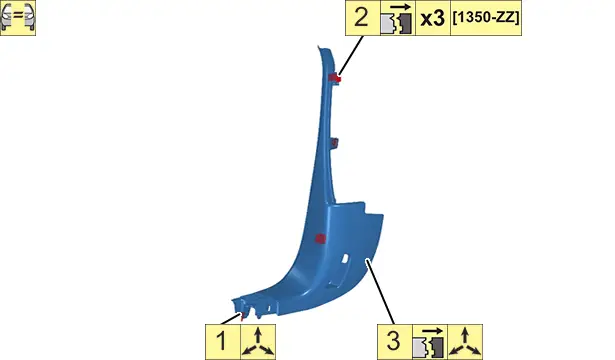

4.7. Rivestimento dell’accesso anteriore

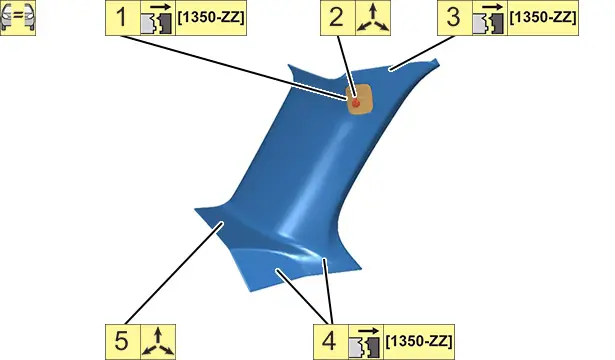

4.8. Rivestimento del montante anteriore

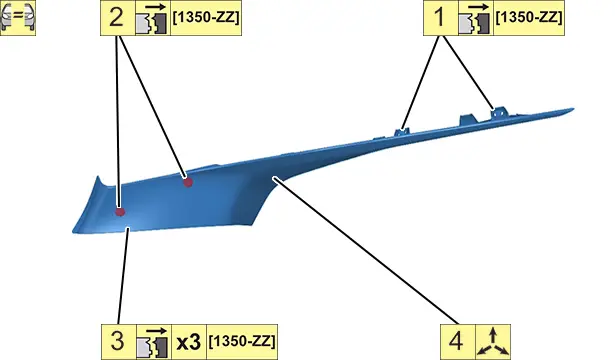

4.9. Rivestimento del montante del parabrezza
5. Rimontaggio
Procedere in ordine inverso rispetto alle operazioni di smontaggio.
6. Operazioni complementari
ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie
.
ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.
Ricollegare le batterie di servizio (secondo l’equipaggiamento).
7. Controllo
Controllare il funzionamento dei vari equipaggiamenti.
