Peugeot 308: Smontaggio - rimontaggio : Serbatoio del liquido lavacristallo

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

1. Ubicazione

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE PHEV

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

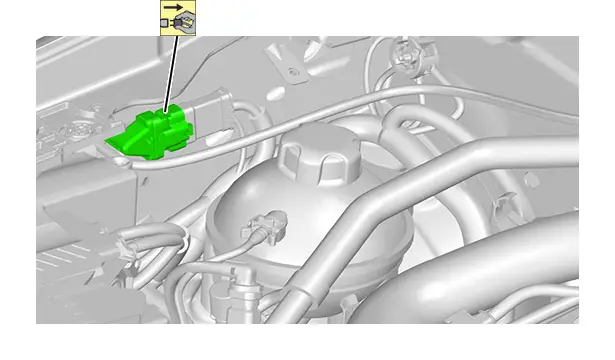

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare il paraschizzi anteriore .

4. Smontaggio

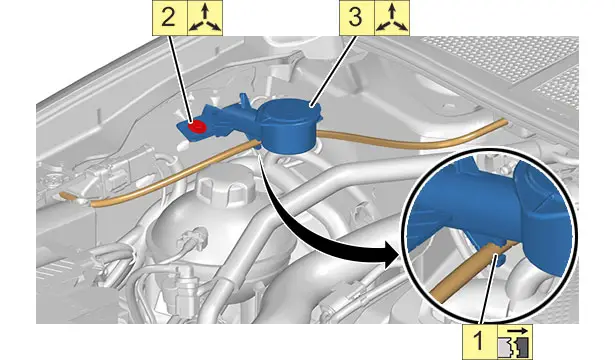

4.1. Bocchetta di riempimento

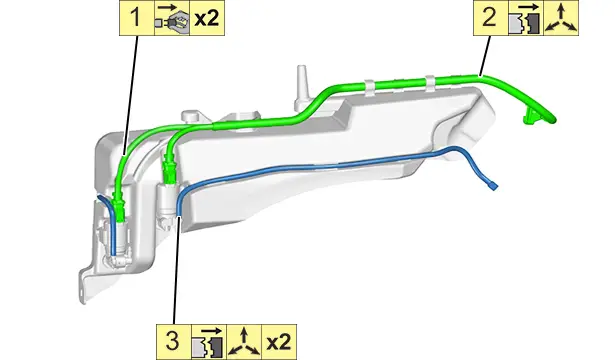

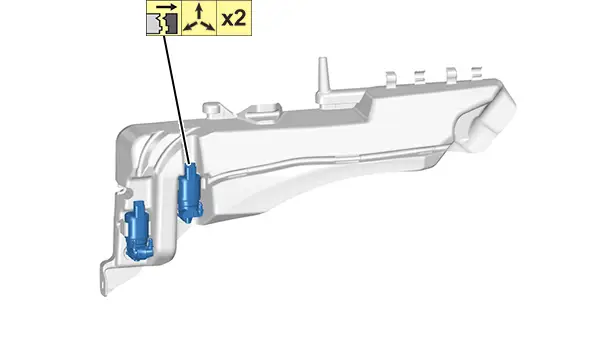

4.2. Serbatoio del liquido lavacristallo

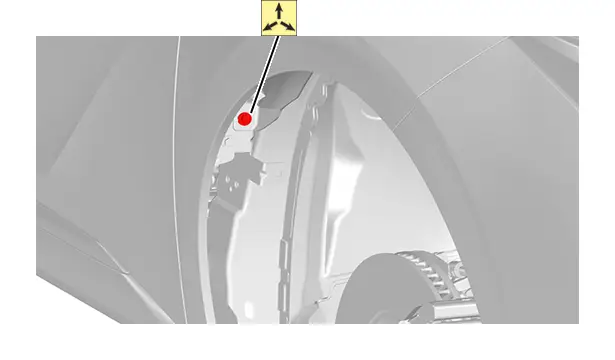

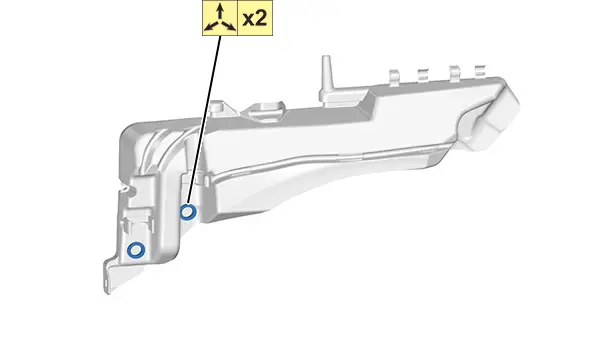

NOTA : (*) Smontare il serbatoio del liquido lavacristallo (Seguendo le frecce ).

5. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Rimontare il paraschizzi anteriore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
