Peugeot 308: Smontaggio - Rimontaggio : Monogramma
TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia
.
TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).
Legenda : Simboli delle operazioni
.

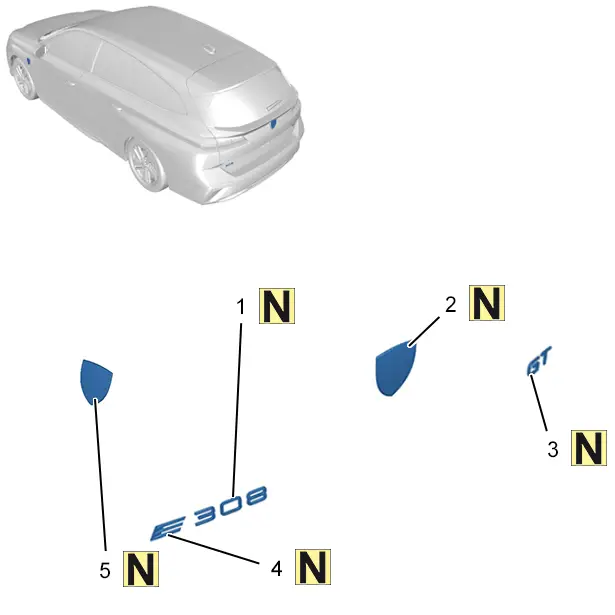

1. Ubicazione
| Riferimento | Descrizione | Quantità |
| (1) | Monogramma "modello" | 1 (N) |
| (2) | Logo della marca | 1 (N) |
| (3) | Monogramma "versione" (Sul portellone posteriore ) | 1 (N) |
| (4) | Monogramma "versione" (Sul portellone posteriore ) | 1 (N) |
| (5) | Logo della marca (Sul parafango anteriore sinistro) | 1 (N) |
| (N) Sostituire sistematicamente | ||
2. Attrezzatura
| Attrezzo | Riferimento | Descrizione |
| [1350-ZZ] (*) | Attrezzi per smontaggio |
3. Smontaggio

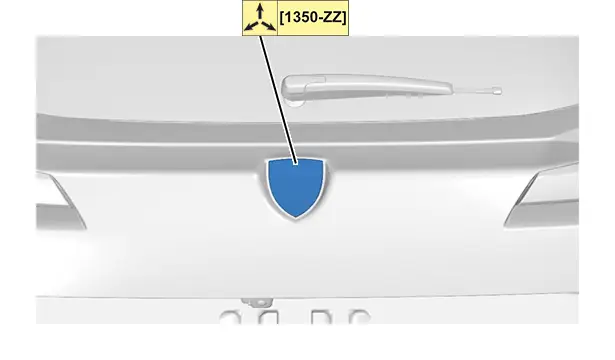

3.1. Logo della marca

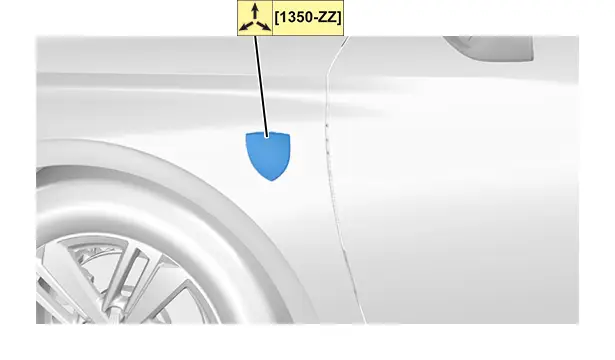

3.2. Logo della marca (Sul parafango anteriore sinistro)

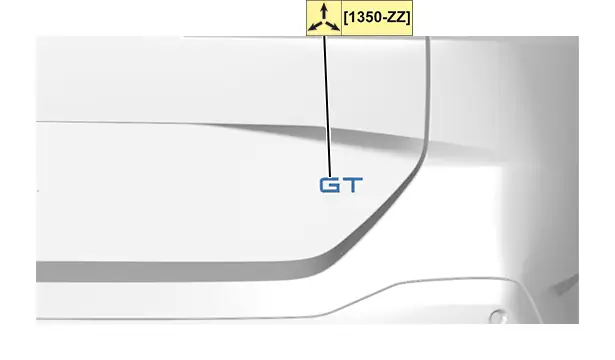

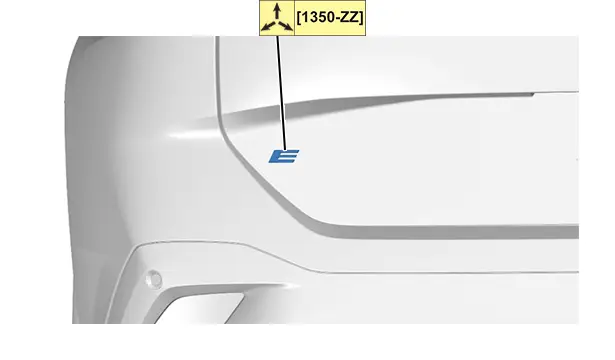

3.3. Monogramma "versione" (Sul portellone posteriore )

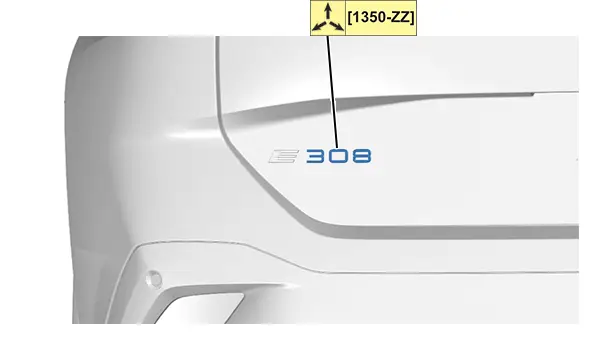

3.4. Monogramma "modello"
3.5. Monogramma "versione" (Sul portellone posteriore )
4. Rimontaggio

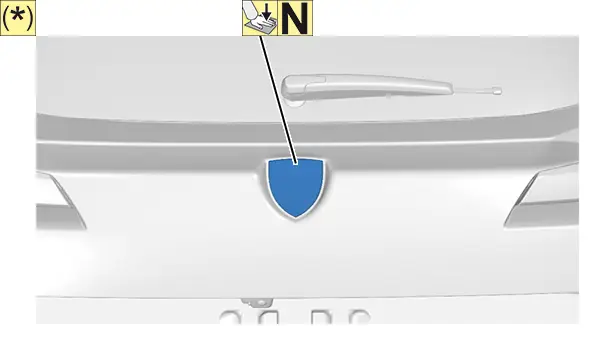

4.1. Logo della marca
NOTA : Sgrassare la superficie d’incollaggio ; Con un prodotto sgrassante indice "J1"
.

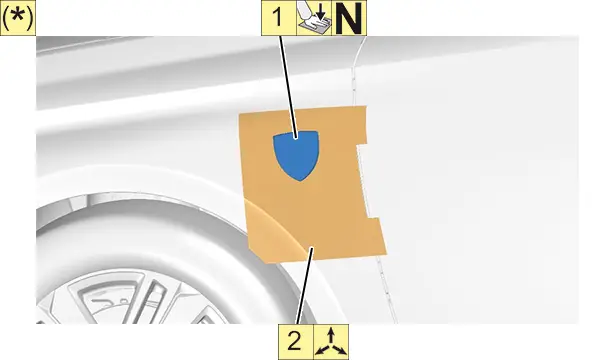

4.2. Logo della marca (Sul parafango anteriore sinistro)
NOTA : Sgrassare la superficie d’incollaggio ; Con un prodotto sgrassante indice "J1"
.

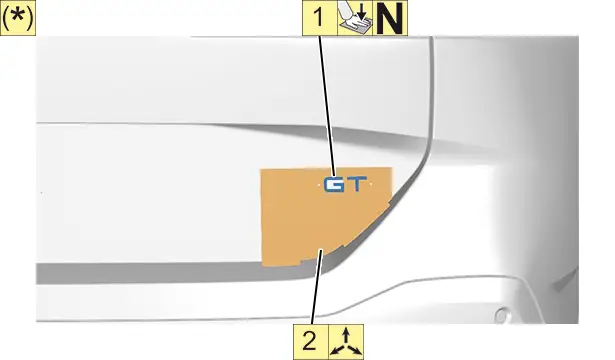

4.3. Monogramma "versione" (Sul portellone posteriore )
NOTA : Sgrassare la superficie d’incollaggio ; Con un prodotto sgrassante indice "J1"
.

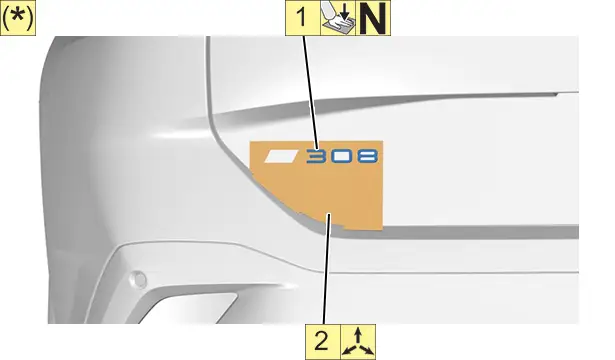

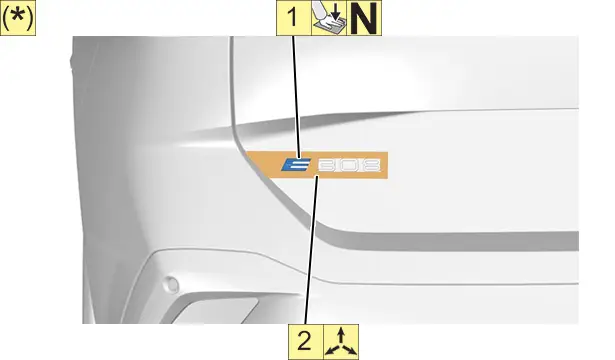

4.4. Monogramma "modello"
NOTA : Sgrassare la superficie d’incollaggio ; Con un prodotto sgrassante indice "J1"
.
4.5. Monogramma "versione" (Sul portellone posteriore )
NOTA : Sgrassare la superficie d’incollaggio ; Con un prodotto sgrassante indice "J1"
.
