TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

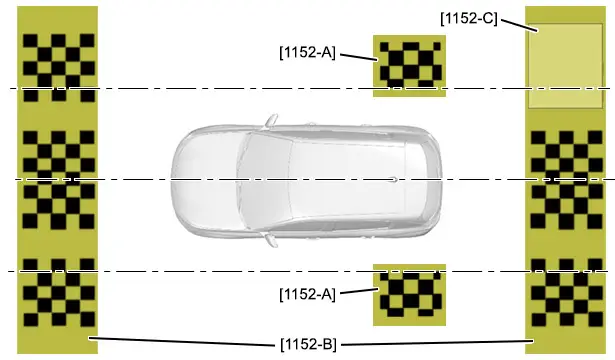

ATTENZIONE : Contrassegnare un’area di 7 metri di lunghezza per 6 metri di larghezza, lontano dalla luce diretta o da un ambiente che potrebbe interferire con la taratura delle telecamere dell’aiuto visivo panoramico digitale 360°. Il pavimento deve essere piano e pulito, di un solo colore, privo di segni e senza linee colorate.

ATTENZIONE : I riferimenti di calibrazione [1152] devono essere puliti, privi di pieghe e posizionati su un pavimento pulito e asciutto.

NOTA : Durante la procedura di apprendimento, i target di calibrazione [1152-A] possono essere ruotati di 180°.

NOTA : In caso di sostituzione di una telecamera dell’aiuto visivo panoramico digitale 360°, eseguire le operazioni di controllo solo sulla telecamera dell’aiuto visivo panoramico digitale 360° interessata.

NOTA : In caso di sostituzione del calcolatore dell’aiuto visivo panoramico digitale 360°, eseguire le operazioni di controllo su tutte le telecamere dell’aiuto visivo panoramico digitale 360°.

1. Attrezzatura

Materiale :

Uno strumento di diagnosi
2Fili a piombo
3Cavi (10 metri)
Metro a nastro (5 metri)
Panno di cotone o microfibra

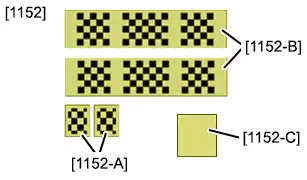

Attrezzo	Riferimento	Descrizione

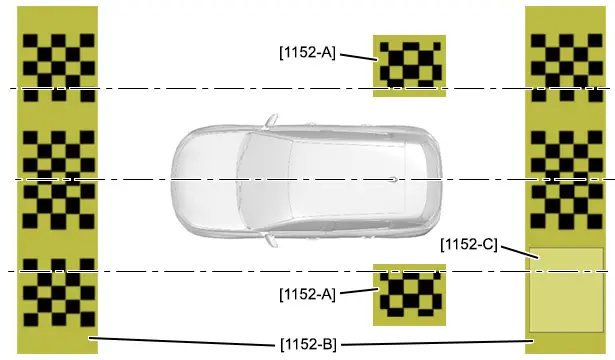

	[1152]	Riferimenti di calibrazione

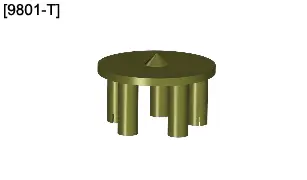

	[9801-T] (*)	Piatto per la misurazione del centro della ruota (Mozzo con 5 colonnette)
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

2. Prodotti

Materiale : Nastro adesivo per (Larghezza 50 mm).

3. Operazioni preliminari

3.1. Condizioni preliminari del controllo

ATTENZIONE : Pulire le superfici esterne delle telecamere dell’aiuto visivo panoramico digitale 360°. Le lenti degli obiettivi delle telecamere dell’aiuto visivo panoramico digitale 360° devono essere pulite e asciutte.

NOTA : Non devono essere presenti riflessi sui riferimenti di calibrazione sul pavimento o qualsiasi fonte luminosa che possa causare interferenze nell’area di regolazione.

Posizionare il veicolo su un pavimento piano e pulito, di un unico colore, privo di segni e senza linee colorate (Portare le ruote anteriori in posizione dritta).

Veicolo in ordine di funzionamento (nessun passeggero e nessun carico nel veicolo).

Eliminare ogni accumulo eccessivo di fango, di neve o di ghiaccio che possa alterare l’assetto del veicolo.

I pneumatici devono essere correttamente gonfiati.

3.2. Contrassegno della linea mediana del veicolo

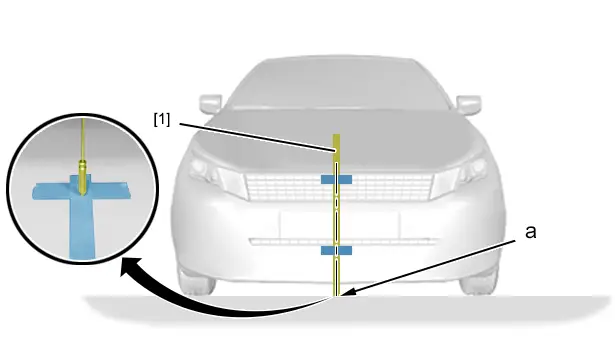

Posizionare un filo a piombo [1] al centro del veicolo ; Utilizzando un adesivo (Utilizzare il centro del monogramma).

Posizionare e incollare il nastro adesivo (50 mm di larghezza) trasversalmente e longitudinalmente sul pavimento per tracciare dei segni.

Contrassegnare il nastro adesivo all’estremità del filo a piombo (in "a").

Togliere il filo a piombo [1].

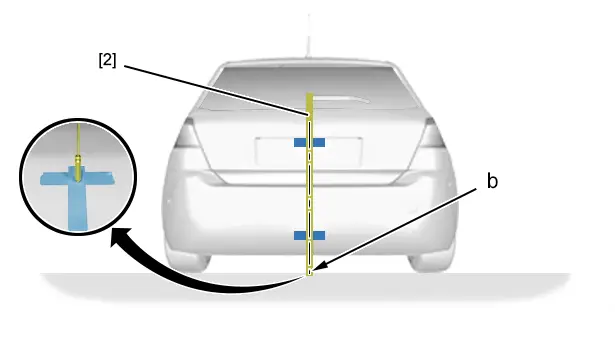

Posizionare un filo a piombo [2] al centro del veicolo ; Utilizzando un adesivo (Utilizzare il centro del portellone).

Posizionare e incollare il nastro adesivo (50 mm di larghezza) trasversalmente e longitudinalmente sul pavimento per tracciare dei segni.

Contrassegnare il nastro adesivo all’estremità del filo a piombo (in "b").

Togliere il filo a piombo [2].

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

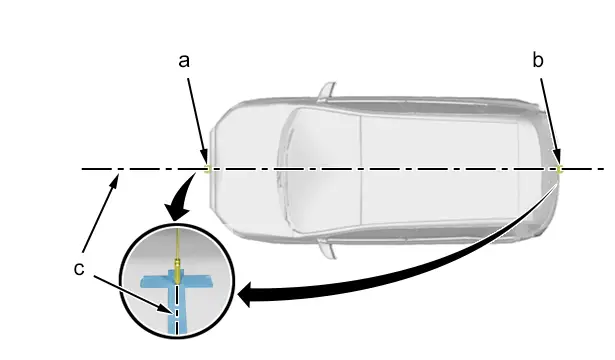

Contrassegnare l’asse longitudinale del veicolo a terra (in "c") ; Con una cordicella, facendola passare per i punti "a", "b".

Assicurarsi che il cavo si estenda di 2 metri oltre la parte anteriore e posteriore del veicolo.

Collegare il cavo a ciascuna estremità ; Con del nastro adesivo.

3.3. Segno di riferimento delle linee centrali delle ruote

NOTA : Operazione simmetrica.

NOTA : Stessa operazione per le ruote anteriori e posteriori.

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

Togliere il coprimozzo o i copribulloni della ruota (secondo l’equipaggiamento).

Posizionare e incollare il nastro adesivo (50 mm di larghezza) nel senso della lunghezza sul pavimento a una distanza di 30 mm dalla ruota per tracciare i segni di riferimento.

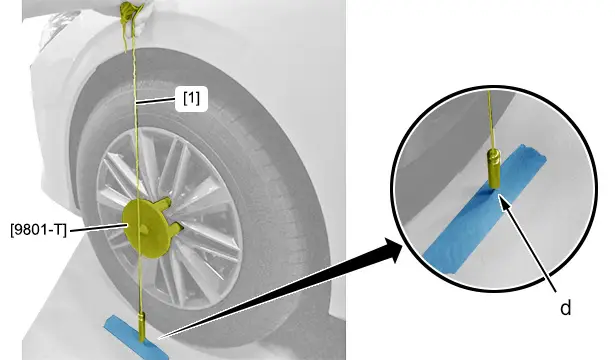

Posizionare l’attrezzo [9801-T] sui bulloni della ruota anteriore sinistra.

Posizionare un filo a piombo [1] al centro dell’attrezzo [9801-T].

Contrassegnare il nastro adesivo all’estremità del filo a piombo (in "d").

Togliere il filo a piombo [1].

4. Procedura di controllo

4.1. Telecamera anteriore d’assistenza visiva panoramica digitale

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

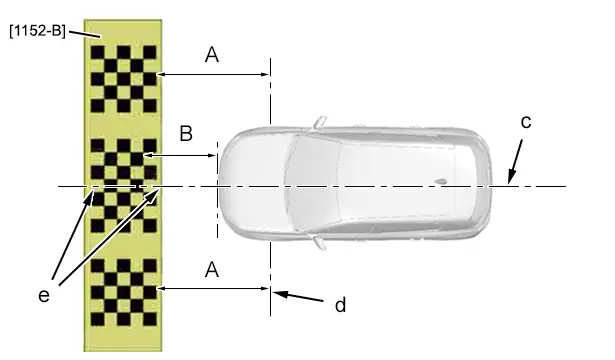

"B" = 400 mm.

"A" = "A".

Posizionare il riferimento di calibrazione [1152-B] davanti al veicolo (Secondo la quota "B").

Controllare che :

La linea mediana del veicolo "c" è allineata con i contrassegni "e" al centro del riferimento di calibrazione [1152-B]
La distanza tra il riferimento di calibrazione [1152-B] e la linea mediana delle ruote anteriori "d" è pari a "A"

Fissare il target di calibrazione [1152-B] a ciascuna estremità ; Con del nastro adesivo.

NOTA : Opzione per programmare la telecamera anteriore dell’aiuto visivo panoramico digitale 360° in questa fase ; Con lo strumento di diagnosi. In caso contrario : Continuare la procedura.

4.2. Telecamera posteriore d’assistenza visiva panoramica digitale

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

"D" = 400 mm.

"C" = "C".

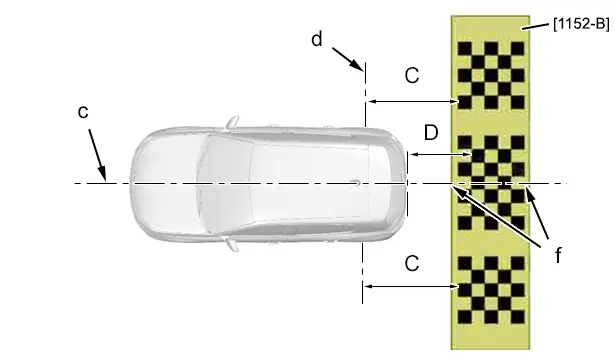

Posizionare il riferimento di calibrazione [1152-B] a terra nella parte posteriore del veicolo (Secondo la quota "D").

Controllare che :

La linea mediana del veicolo "c" è allineata con i contrassegni "f" al centro del riferimento di calibrazione [1152-B]
La distanza tra il riferimento di calibrazione [1152-B] e la linea centrale delle ruote posteriori "d" è pari a "C"

Fissare il target di calibrazione [1152-B] a ciascuna estremità ; Con del nastro adesivo.

NOTA : Opzione per programmare la telecamera posteriore dell’aiuto visivo panoramico digitale 360° in questa fase ; Con lo strumento di diagnosi. In caso contrario : Continuare la procedura.

4.3. Videocamera laterale dell’aiuto visivo panoramico digitale (Lato sinistro )

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

"A" = "A".

"B" = 400 mm.

"C" = "C".

"D" = 400 mm.

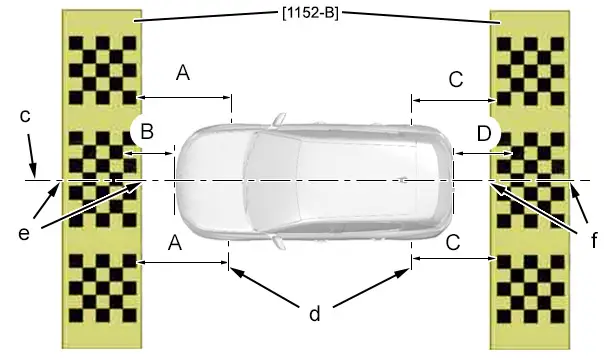

Posizionare :

Posizionare il riferimento di calibrazione [1152-B] a terra davanti al veicolo (Secondo la quota "B")
Posizionare il riferimento di calibrazione [1152-B] a terra dietro al veicolo (Secondo la quota "D")

Controllare che :

La linea mediana del veicolo "c" è allineata con i contrassegni "e" e "f" al centro dei riferimenti di calibrazione anteriore e posteriore [1152-B]
La distanza tra il riferimento di calibrazione [1152-B] e la linea mediana delle ruote anteriori "d" è pari a "A"
La distanza tra il riferimento di calibrazione [1152-B] e la linea centrale delle ruote posteriori "d" è pari a "C"

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-A], [1152-B] (rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 3 persone.

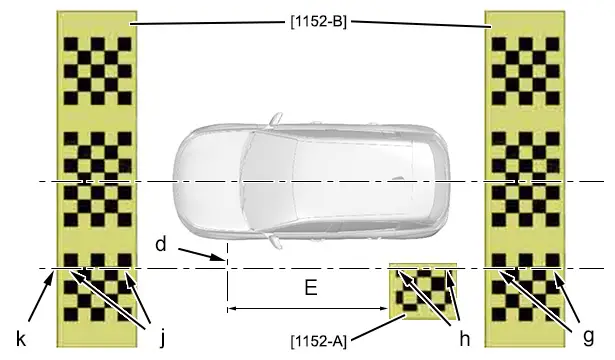

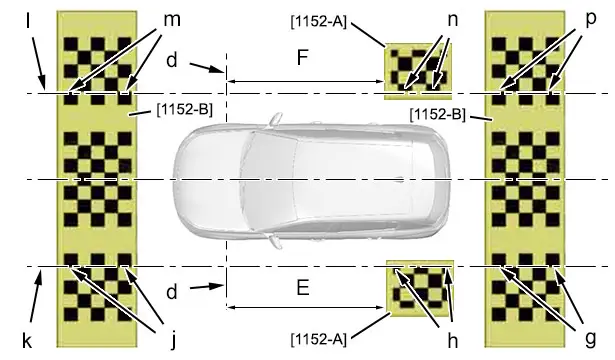

"E" = 2503 mm.

Contrassegnare una linea mediana longitudinale sul pavimento (in "k") ; Con una cordicella, facendola passare per i punti "g", "j".

Posizionare il riferimento di calibrazione [1152-A] sul pavimento, lato posteriore sinistro (Secondo la quota "E").

Posizionare e allineare il riferimento di calibrazione [1152-A] sulla linea mediana longitudinale "k" (in "h").

Verificare che la linea mediana longitudinale "k" sia allineata con i contrassegni "g", "h", "j" dei riferimenti di calibrazione [1152-A], [1152-B].

Fissare i riferimenti di calibrazione [1152-A], [1152-B] a ciascuna estremità ; Con del nastro adesivo.

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-A], [1152-B], [1152-C] (rischio di deterioramento).

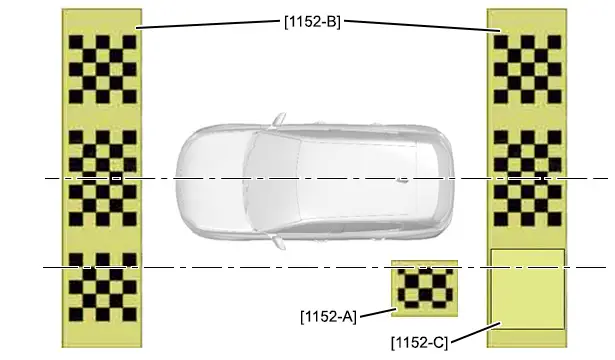

Posizionare il riferimento di calibrazione [1152-C] sul motivo a scacchiera del riferimento di calibrazione [1152-B], lato posteriore sinistro.

NOTA : Opzione per programmare la telecamera laterale dell’aiuto visivo panoramico digitale 360° in questa fase (lato sinistro) ; Con lo strumento di diagnosi. In caso contrario : Continuare la procedura.

4.4. Videocamera laterale dell’aiuto visivo panoramico digitale (Lato destro )

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

"A" = "A".

"B" = 400 mm.

"C" = "C".

"D" = 400 mm.

Posizionare :

Posizionare il riferimento di calibrazione [1152-B] a terra davanti al veicolo (Secondo la quota "B")
Posizionare il riferimento di calibrazione [1152-B] a terra dietro al veicolo (Secondo la quota "D")

Controllare che :

La linea mediana del veicolo "c" è allineata con i contrassegni "e" e "f" al centro dei riferimenti di calibrazione anteriore e posteriore [1152-B]
La distanza tra il riferimento di calibrazione [1152-B] e la linea mediana delle ruote anteriori è pari a "B"
La distanza tra il riferimento di calibrazione [1152-B] e la linea centrale delle ruote posteriori è pari a "D"

Fissare i riferimenti di calibrazione [1152-B] a ciascuna estremità ; Con del nastro adesivo.

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-A], [1152-B] (rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 3 persone.

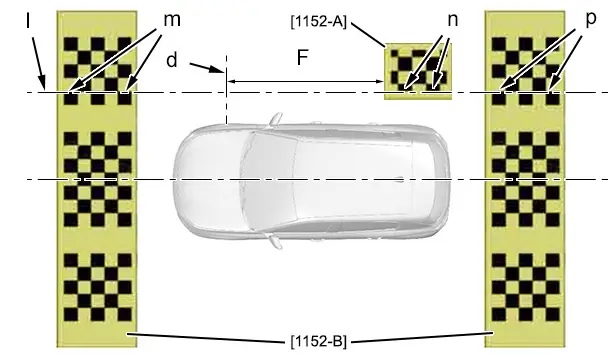

"F" = 2503 mm.

Contrassegnare una linea mediana longitudinale sul pavimento (in "l") ; Con una cordicella, facendola passare per i punti "m", "p".

Posizionare il riferimento di calibrazione [1152-A] sul pavimento, lato posteriore destro (Secondo la quota "F").

Posizionare e allineare il riferimento di calibrazione [1152-A] sulla linea mediana longitudinale "l" (in "n").

Verificare che la linea mediana longitudinale "l" sia allineata con i contrassegni "m", "n", "p" dei riferimenti di calibrazione [1152-A], [1152-B].

Fissare i riferimenti di calibrazione [1152-A], [1152-B] a ciascuna estremità ; Con del nastro adesivo.

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-A], [1152-B], [1152-C] (rischio di deterioramento).

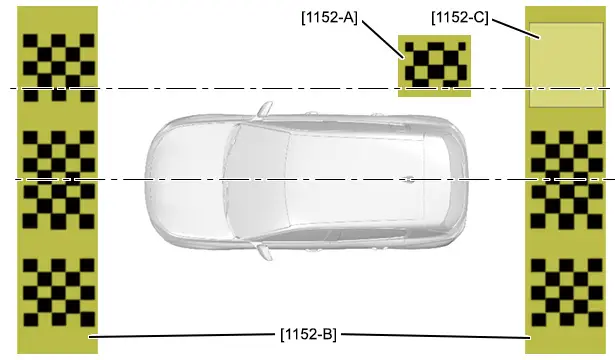

Posizionare il riferimento di calibrazione [1152-C] sul motivo a scacchiera del riferimento di calibrazione [1152-B], lato posteriore destro.

NOTA : Opzione per programmare la telecamera laterale dell’aiuto visivo panoramico digitale 360° in questa fase (lato destro) ; Con lo strumento di diagnosi.

5. Apprendimento

Effettuare la procedura d’apprendimento ; Con lo strumento di diagnosi.

6. Controllo dell’apprendimento

6.1. Telecamera anteriore d’assistenza visiva panoramica digitale

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (rischio di deterioramento).

NOTA : Non spostare il veicolo prima di controllare l’immagine sul display multifunzione.

Avviare il motore e inserire la retromarcia.

Cliccare sull’icona : Assistenza visiva alla manovra anteriore.

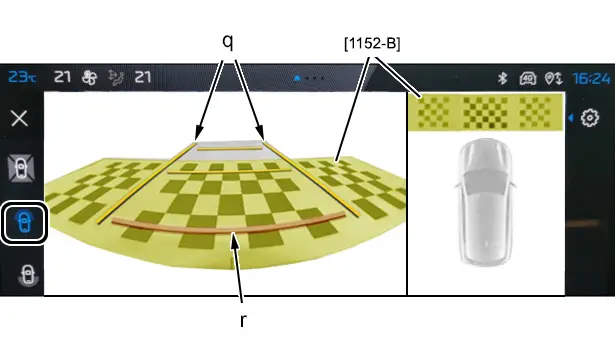

Sul display multifunzione, controllare l’allineamento delle linee "q" e "r" con il riferimento di calibrazione [1152-B].

6.2. Telecamera posteriore d’assistenza visiva panoramica digitale

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (rischio di deterioramento).

NOTA : Non spostare il veicolo prima di controllare l’immagine sul display multifunzione.

Avviare il motore e inserire la retromarcia.

Cliccare sull’icona : Assistenza visiva in retromarcia.

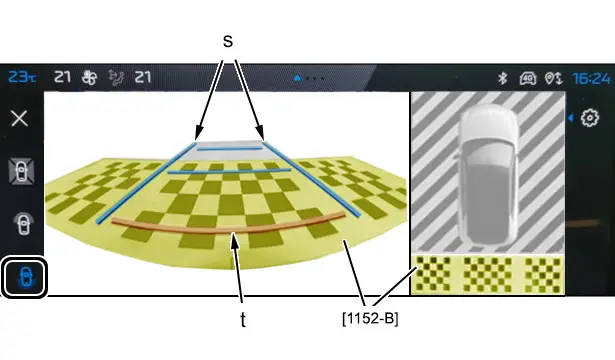

Sul display multifunzione, controllare l’allineamento delle linee "s" e "t" con il riferimento di calibrazione [1152-B].

6.3. Videocamera laterale dell’aiuto visivo panoramico digitale (Lato sinistro / Lato destro )

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-A], [1152-B] (rischio di deterioramento).

NOTA : Non spostare il veicolo prima di controllare l’immagine sul display multifunzione.

Avviare il motore e inserire la retromarcia.

Cliccare sull’icona : Assistenza visiva panoramica.

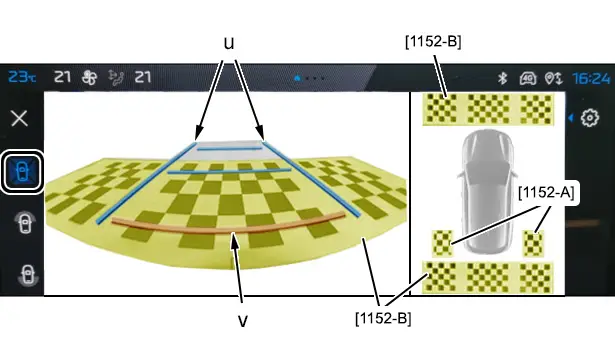

Sul display multifunzione, controllare l’allineamento delle linee "u" e "v" con il riferimento di calibrazione [1152-B].

7. Sostituzione del calcolatore d’assistenza visiva panoramica digitale

7.1. Procedura di controllo

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

"A" = "A".

"B" = 400 mm.

"C" = "C".

"D" = 400 mm.

Posizionare :

Posizionare il riferimento di calibrazione [1152-B] a terra davanti al veicolo (Secondo la quota "B")
Posizionare il riferimento di calibrazione [1152-B] a terra dietro al veicolo (Secondo la quota "D")

Controllare che :

La linea mediana del veicolo "c" è allineata con i contrassegni "e" e "f" al centro dei riferimenti di calibrazione anteriore e posteriore [1152-B]
La distanza tra il riferimento di calibrazione [1152-B] e la linea mediana delle ruote anteriori "d" è pari a "A"
La distanza tra il riferimento di calibrazione [1152-B] e la linea centrale delle ruote posteriori "d" è pari a "C"
