Peugeot 308: Smontaggio - rimontaggio : Faro diurno

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

NOTA : Operazioni simmetriche (lati destro e sinistro).

Legenda : Simboli delle operazioni .

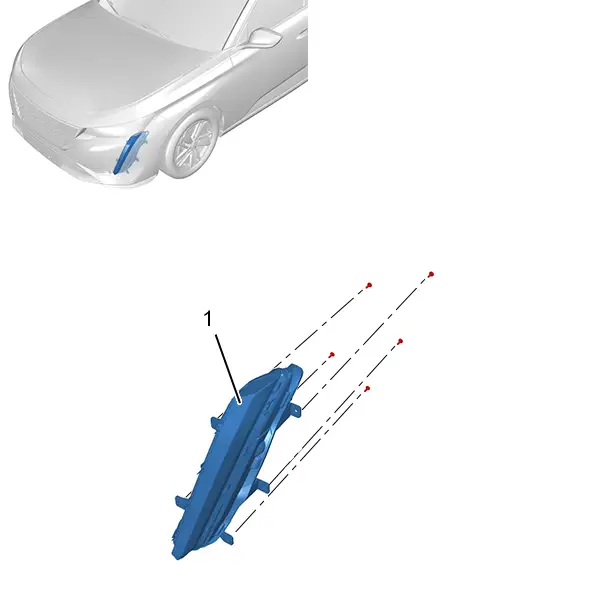

1. Ubicazione

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare il paraschizzi anteriore .

3. Smontaggio

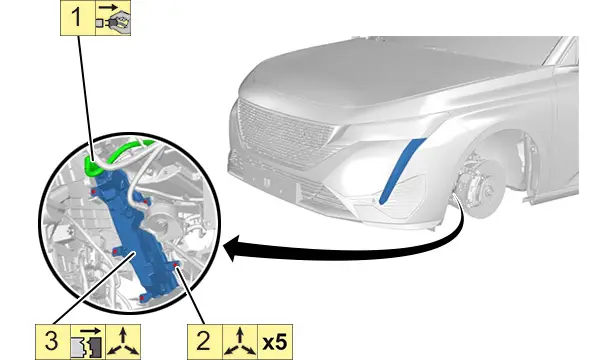

3.1. Lato sinistro

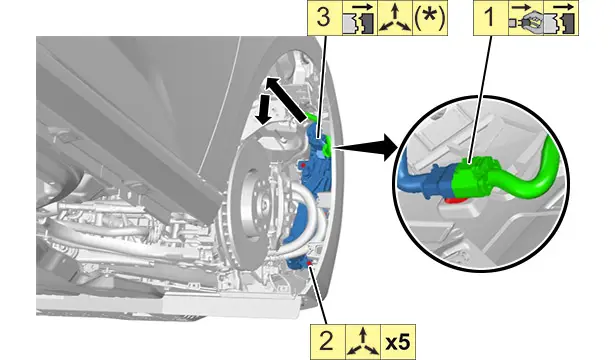

3.2. Lato destro (secondo le versioni)

NOTA : Smontare con cautela (secondo le frecce).

4. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

5. Operazioni complementari

Rimontare il paraschizzi anteriore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

6. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
