Peugeot 308: Smontaggio-rimontaggio : ‎ porta anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Pellicola di tenuta	1

2. Attrezzatura

Attrezzo	Riferimento	Descrizione
	[1350-ZZ]	Attrezzi per smontaggio

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

4. Smontaggio

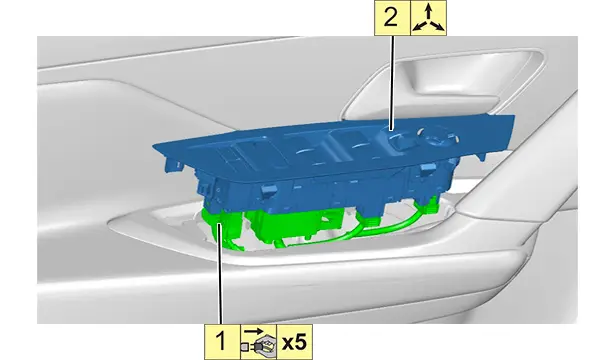

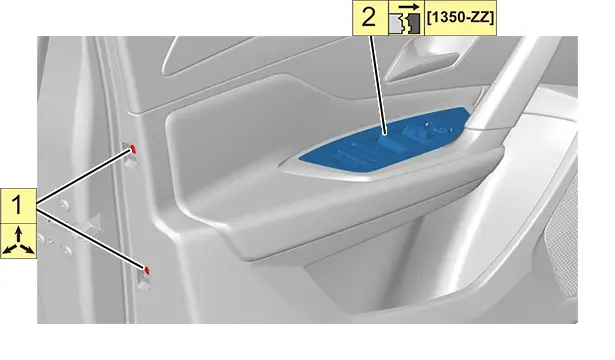

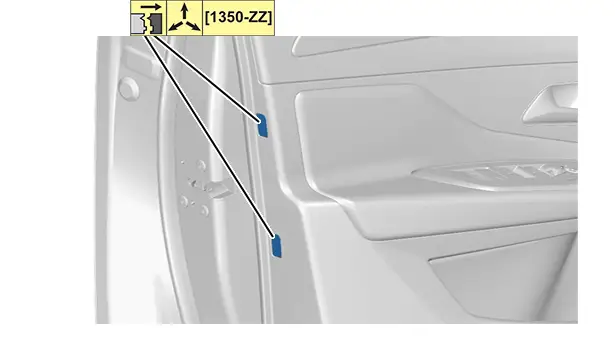

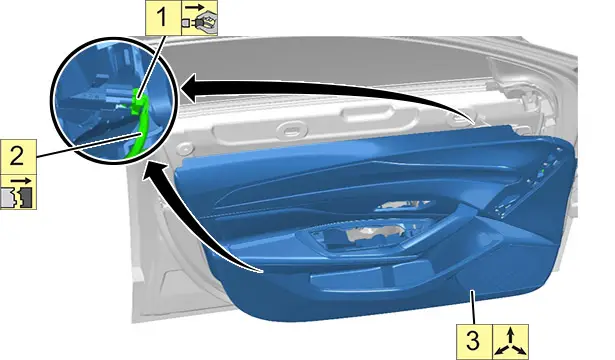

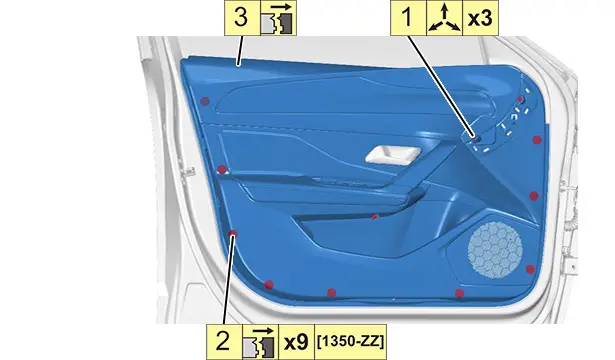

4.1. Rivestimento della porta anteriore / Contattore dell’alzacristallo

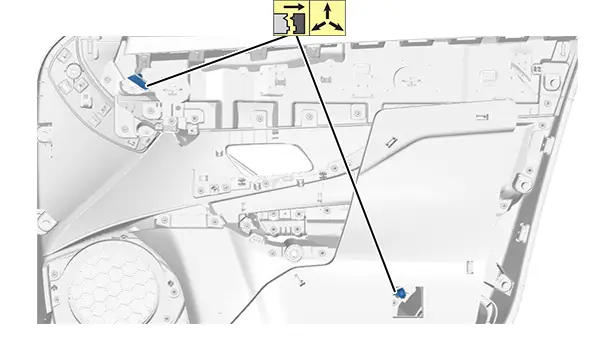

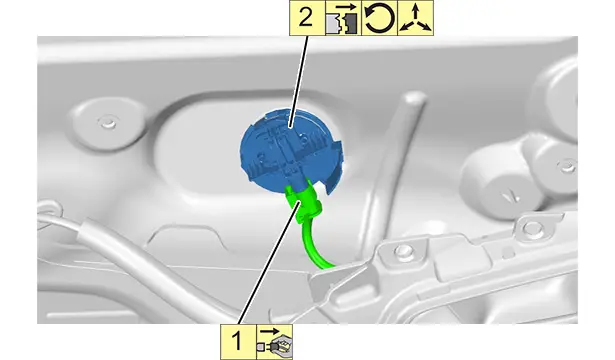

4.2. Illuminazione abitacolo / Illuminazione del vano portaoggetti

4.3. Captatori accelerazione Airbag laterali

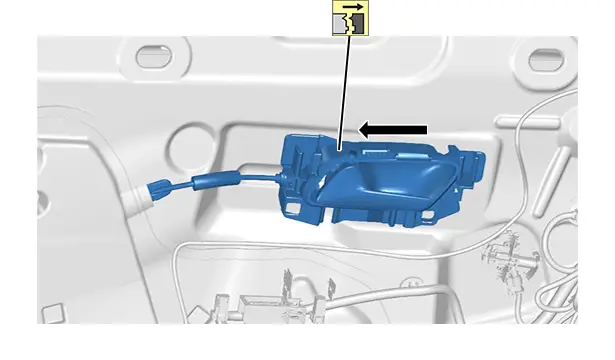

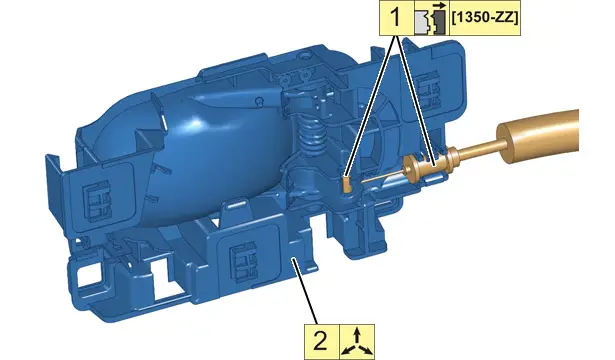

4.4. Comando interno d’apertura della porta

4.5. Retrovisore esterno

Togliere il retrovisore esterno .

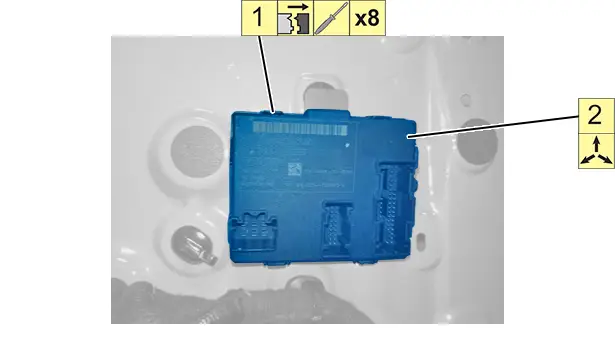

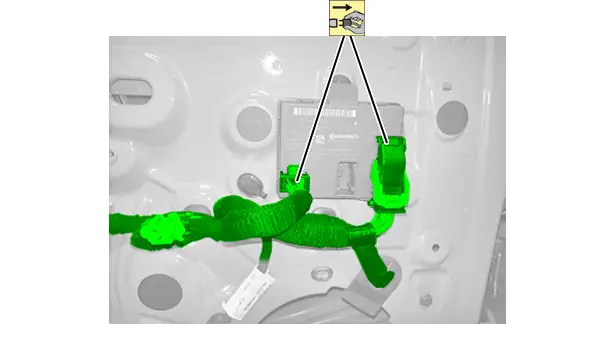

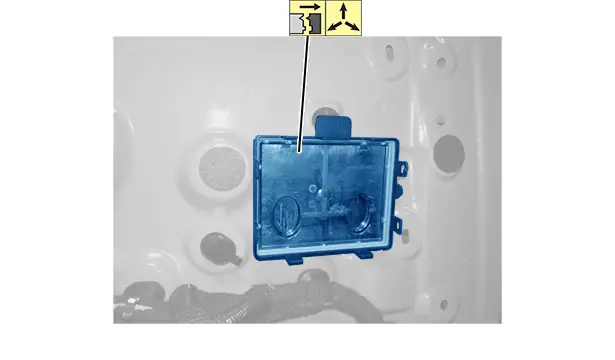

4.6. Elettronica della porta anteriore

4.7. Altoparlante

Smontare l’altoparlante della porta anteriore .

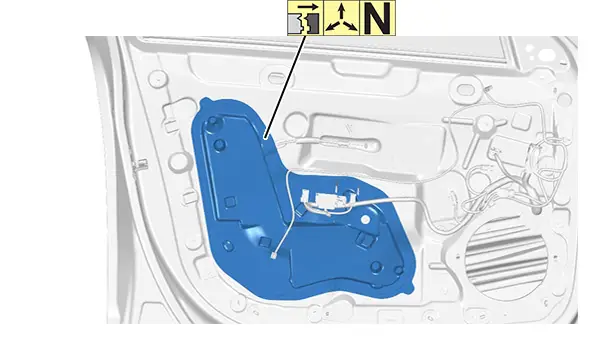

4.8. Pellicola di tenuta

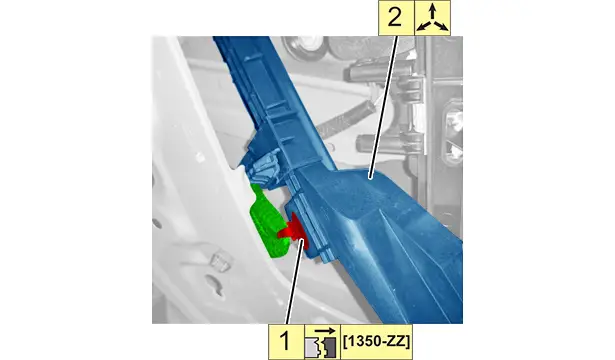

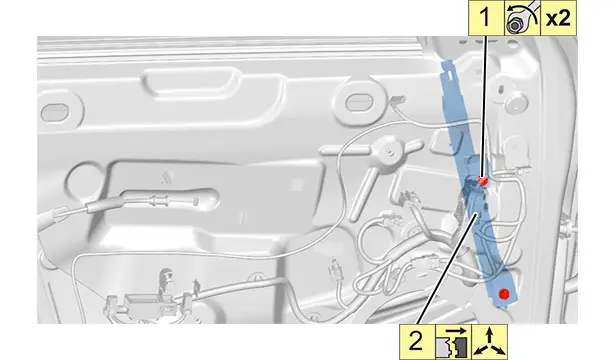

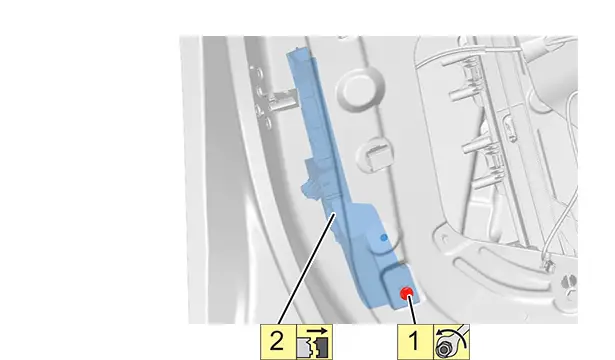

4.9. guide del canalino di scorrimento

4.10. Meccanismo dell’alzacristallo della porta anteriore

Togliere il meccanismo dell’alzacristallo anteriore .

4.11. Vetro porta anteriore

Togliere il vetro della porta anteriore .

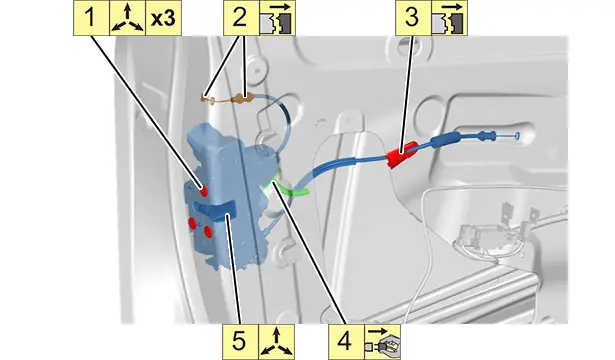

4.12. Serratura di porta anteriore

NOTA : (*) Estrarre la serratura attraverso il foro interno della porta.

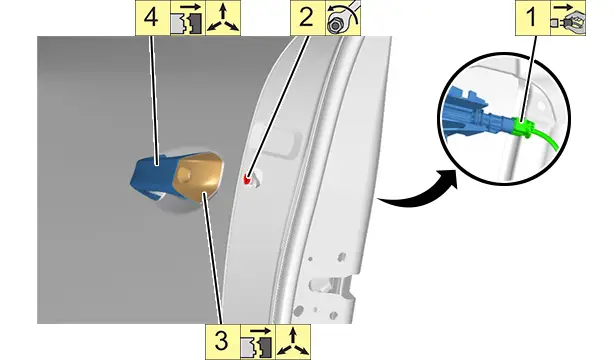

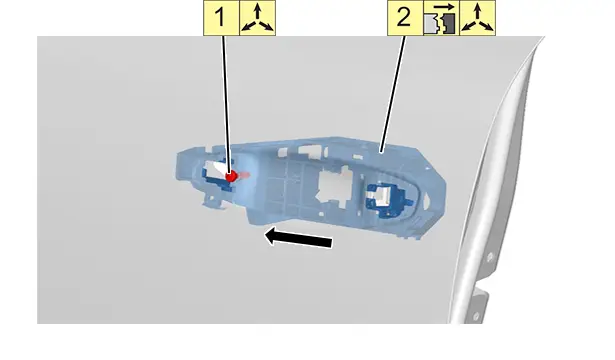

4.13. Comando esterno di apertura della porta anteriore

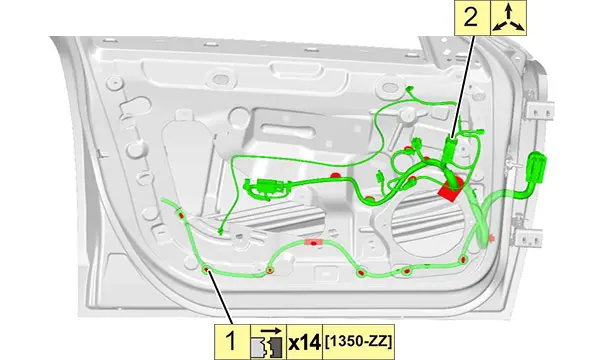

4.14. Fascio elettrico

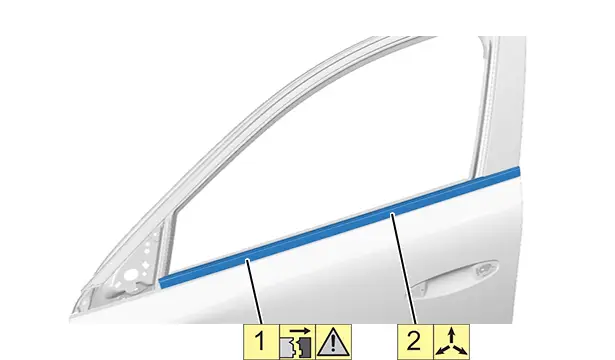

4.15. Guarnizione raschiavetro esterna

ATTENZIONE : Sganciare con attenzione la guarnizione del raschiavetro esterno .

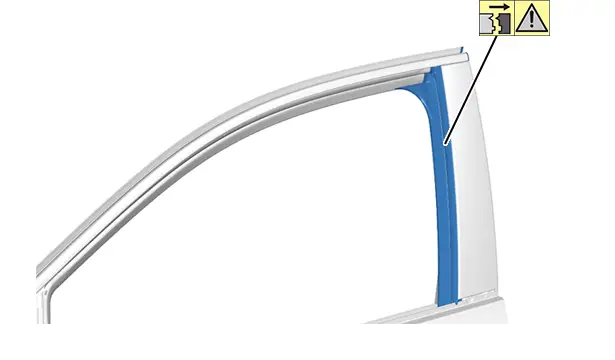

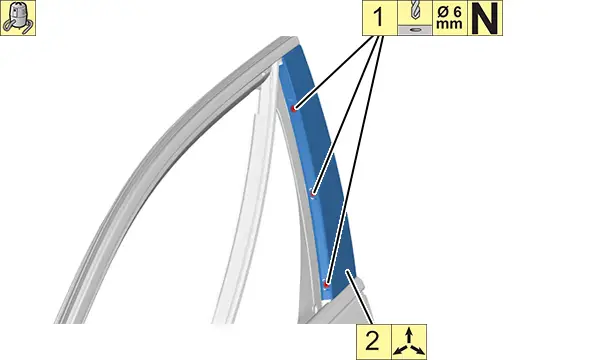

4.16. Modanatura del montante della porta anteriore

ATTENZIONE : Estrarre con attenzione la guarnizione del telaio della porta anteriore.

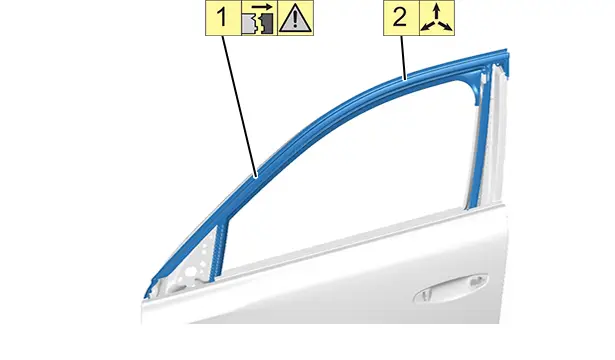

4.17. Guarnizione del telaio della porta

ATTENZIONE : Estrarre con attenzione la guarnizione del telaio della porta anteriore.

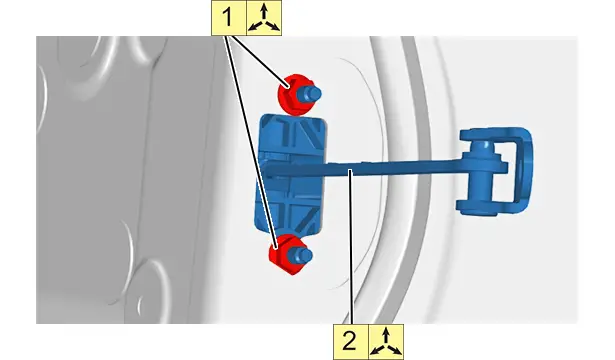

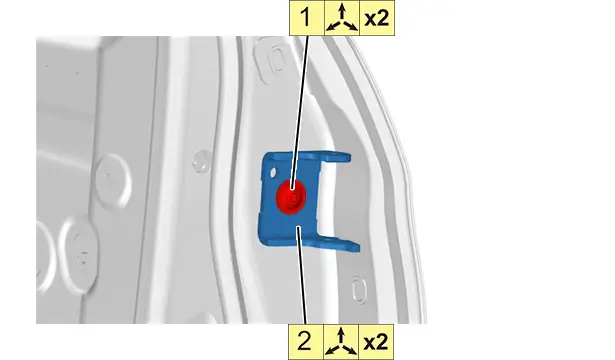

4.18. Tirante della porta

4.19. Cerniere della porta

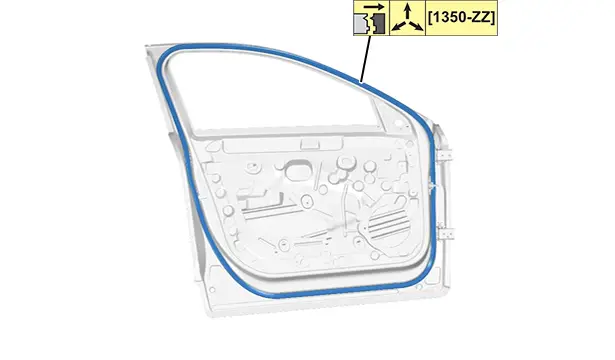

4.20. Guarnizioni di tenuta

5. Rimontaggio

NOTA : In caso di sostituzione del rivestimento interno della porta anteriore, effettuare l’apprendimento dell’illuminazione d’ambiente ; Con l’attrezzo Diagbox.

NOTA : Sostituire sistematicamente le fascette e le graffette difettose.

ATTENZIONE : Ricollocare nuovi elementi di tenuta, che dovranno essere montati senza pieghe e senza lacerazioni . La superficie di contatto sul pannello deve essere perfettamente pulita. Passare una rotella sulle parti preincollate del foglio. Queste preconizzazioni sono indispensabili per evitare eventuali entrate d’acqua, polveri o rumori.

Procedere in ordine inverso alle operazioni di smontaggio.

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
