Peugeot 308: Smontaggio - rimontaggio : Porta posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Ad ogni sostituzione delle cerniere della porta, sostituire sistematicamente il perno e la molletta di fissaggio.

1. Attrezzatura

Materiale : Supporto della portiera .

Attrezzo	Riferimento	Descrizione

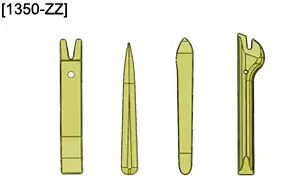

	[1350-ZZ]	Attrezzi per smontaggio

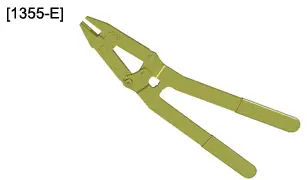

	[1355-E]	Estrattore dell’asse

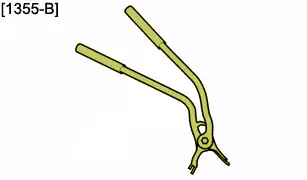

	[1355-B]	Estrattore dell’asse

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

3. Smontaggio

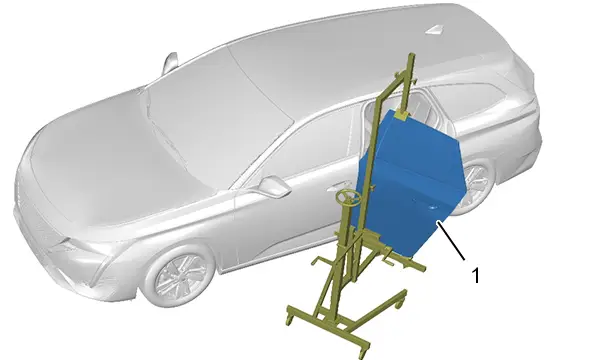

Collocare il supporto della porta sulla porta posteriore (1).

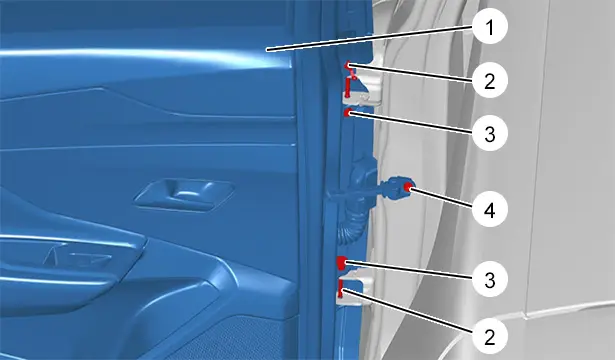

Smontare :

• Gli anelli elastici (2)
• I perni (3) ; Con gli attrezzi [1355-E] e [1355-B]
• La vite (4) del tirante della porta

Estrarre la porta posteriore (1) e il relativo supporto prestando attenzione a non toccare la porta anteriore.

ATTENZIONE : Sganciare il manicotto con precauzione.

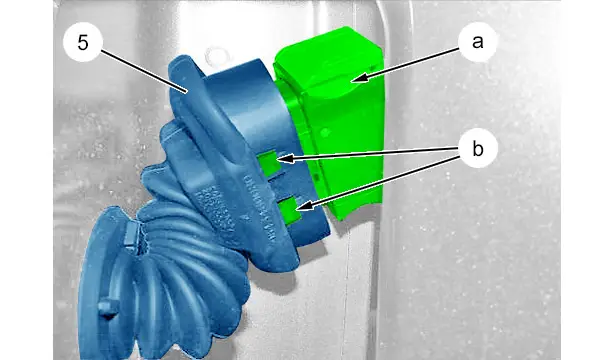

Sganciare il manicotto (5) (in "b").

Sganciare il passante (5).

Sbloccare e scollegare il connettore (in "a") ; Con gli attrezzi [1350-ZZ].

Smontare la porta posteriore (1).

4. Regolazione

4.1. Cerniere delle portiere (Lato porta)

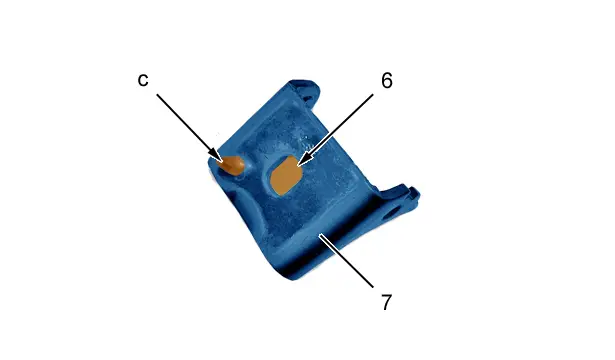

NOTA : Le cerniere delle porte (7) hanno riferimenti di posizione sui lati delle porte. È possibile tuttavia eliminare il riferimento di posizione "c" se è richiesta una regolazione supplementare.

Smontare :

• Le viti (6)
• Le cerniere della porta (7)

Tagliare i perni di centraggio (in "c") ; Con una sega in metallo.

ATTENZIONE : Effettuare i trattamenti anticorrosione nella zona del riferimento di posizione .

Rimontare le cerniere (7) (senza serrare).

4.2. Cerniere delle portiere (Lato scocca)

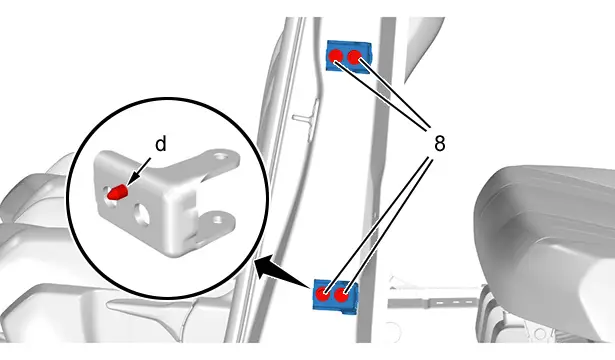

La regolazione dei giochi della porta posteriore si effettua sulle cerniere fisse trattenute dalle viti (8).

NOTA : È possibile tuttavia eliminare il riferimento di posizione "d" se è richiesta una regolazione supplementare ; Con un estrattore per coppiglie.

Smontare le cerniere .

Eliminare il riferimento .

ATTENZIONE : Effettuare i trattamenti anticorrosione nella zona del riferimento di posizione .

Rimontare le cerniere (senza serrare).

4.3. Tirante di porta

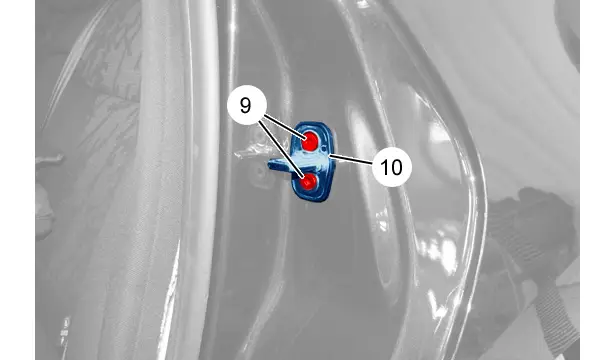

Allentare di un quarto di giro le viti (9) per consentire la chiusura della porta senza mettere sotto sforzo la bocchetta (10).

4.4. Regolazione

Rimontare :

• La porta posteriore (1) ; Con il supporto della porta
• I perni (3)
• Gli anelli elastici (2)
• La vite (4) del tirante della porta

Ricollegare il connettore (in "a").

Rimontare la guaina (5) (in "b").

Chiudere la portiera posteriore.

Controllare giochi e sporgenze : Avvicinare le viti (6), (8) e (9) fino al contatto senza stringerle.

Smontare il supporto della porta posteriore (1).

Scollegare il connettore (in "a").

Smontare :

• La vite (4) del tirante della porta
• Gli anelli elastici (2)
• I perni (3) ; Con gli attrezzi [1355-E]

Estrarre la porta posteriore (1) e il relativo supporto prestando attenzione a non toccare la porta anteriore.

Serrare :

• Le viti (6)
• Le viti (8)
• Le viti (9)

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Posizionare la porta posteriore (1) ; Con il supporto della porta.

Ricollegare e fissare il connettore (in "a").

Rimontare :

• Il manicotto (5)
• La porta posteriore (1) ; Con il supporto della porta
• I perni (3)
• Gli anelli elastici (2)
• La vite (4) del tirante della porta

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
