Peugeot 308: Smontaggio - rimontaggio : aerotermo

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

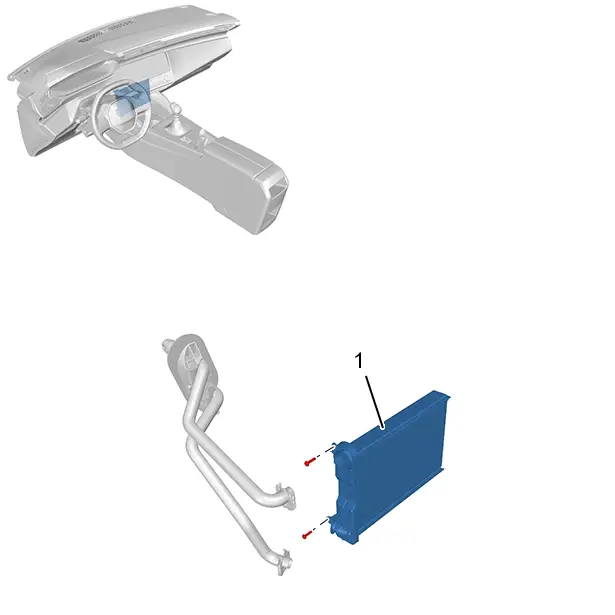

1. Ubicazione

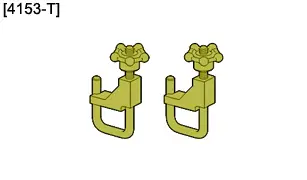

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• La scatola del filtro dell’aria(secondo l’equipaggiamento)
• Il rivestimento sotto al volante
• La resistenza termica dell’aria dell’abitacolo(secondo l’equipaggiamento)

Far arretrare i sedili anteriori.

4. Smontaggio

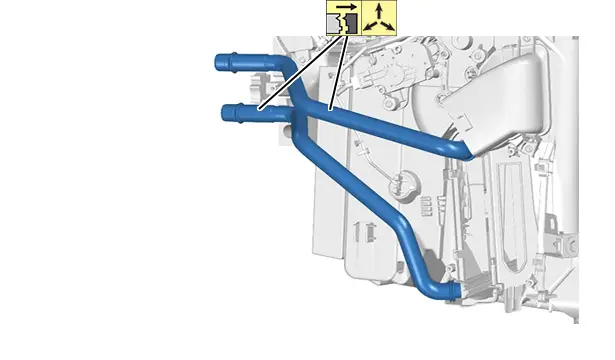

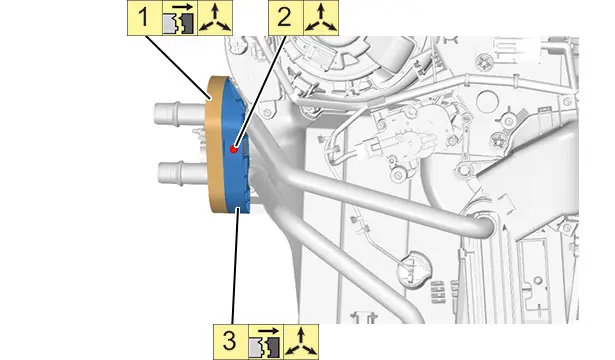

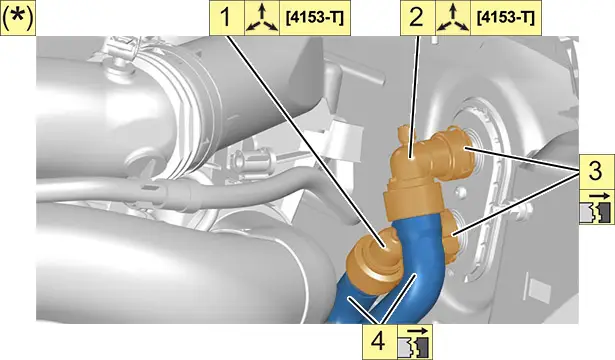

4.1. Lato vano motore

NOTA : Depressurizzare il circuito di refrigerazione.

NOTA : Evacuare il massimo di liquido di refrigerazione dell’aerotermo con un getto d’aria posizionato all’entrata. Disporre un recipiente per recuperare il liquido di refrigerazione.

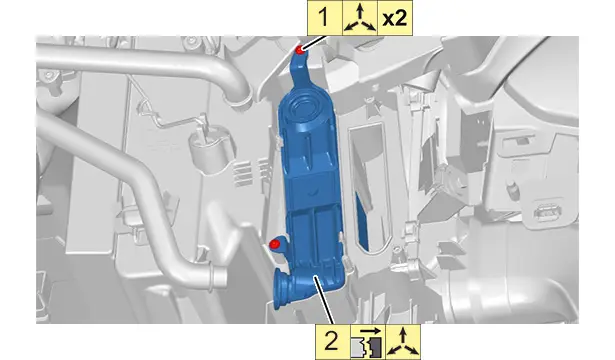

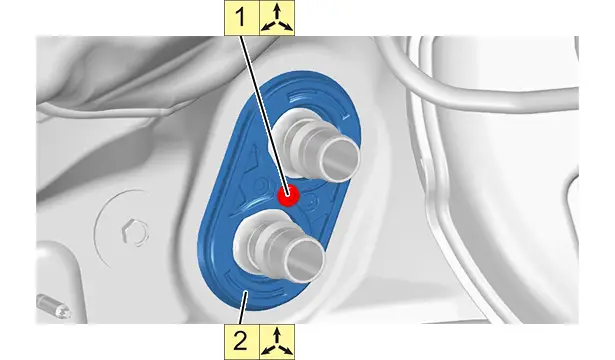

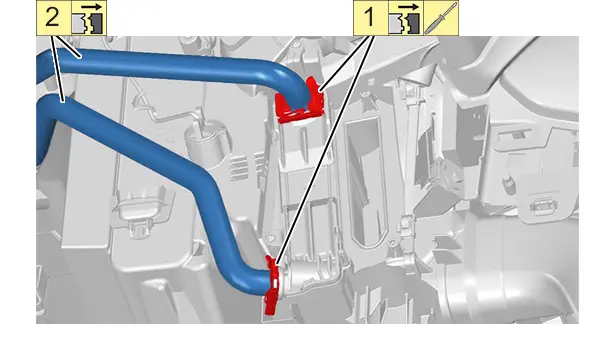

4.2. Lato abitacolo

5. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Effettuare un rabbocco e uno spurgo del circuito di refrigerazione.

Verificare la tenuta del circuito di refrigerazione.

Rimontare :

• La resistenza termica dell’aria dell’abitacolo(secondo l’equipaggiamento)
• Il rivestimento sotto al volante
• La scatola del filtro dell’aria (secondo l’equipaggiamento)

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Verificare il funzionamento della climatizzazione.

Manutenzione : Trattamento aria abitacoloSmontaggio - rimontaggio : Aerotermo
