Peugeot 308: Smontaggio - rimontaggio : Gruppo riscaldamento

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Prima di ogni intervento sul circuito di climatizzazione, rispettare le precauzioni del caso.

Legenda : Simboli delle operazioni .

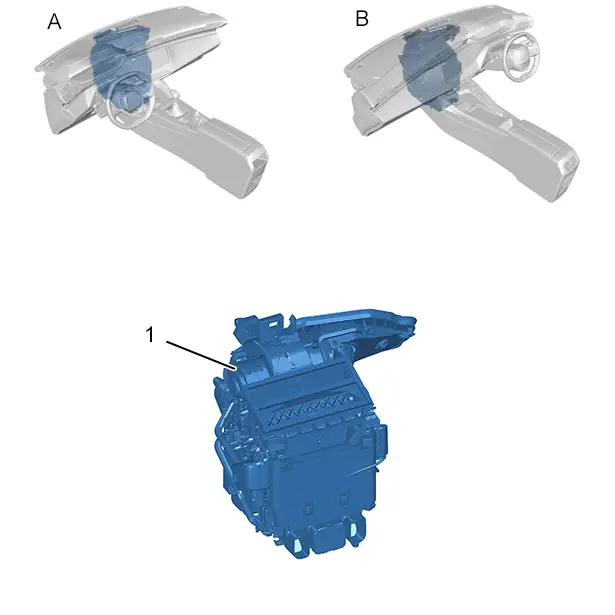

1. Ubicazione

"A" : guida a sinistra.

"B" : versione guida a destra.

2. Attrezzatura

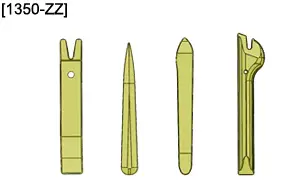

Materiale : Stazione di ricupero, riciclaggio, messa sotto vuoto, carica.

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare la scatola del filtro dell’aria.

Disaccoppiare i tubi dell’aerotermo .

Togliere lo schermo acustico posteriore del motore.

Svuotare il circuito di climatizzazione ; (Utilizzando la stazione di carica e di riciclaggio del circuito di refrigerazione).

4. Smontaggio

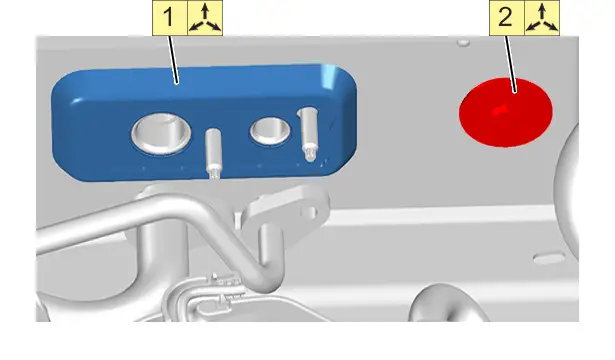

4.1. Lato vano motore

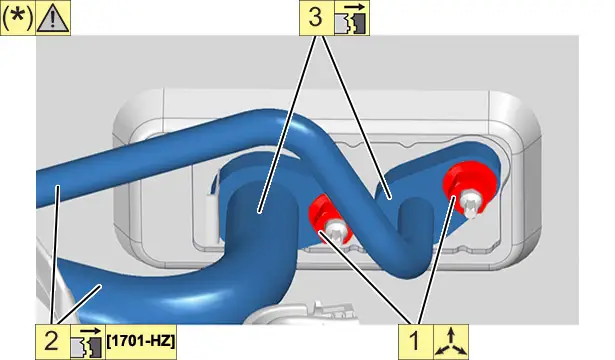

NOTA : (*) Disaccoppiare i condotti di refrigerazione perpendicolarmente all’espansore di refrigerazione evitando di deformarli.

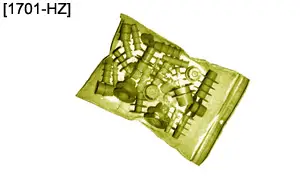

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con i tappi [1701-HZ].

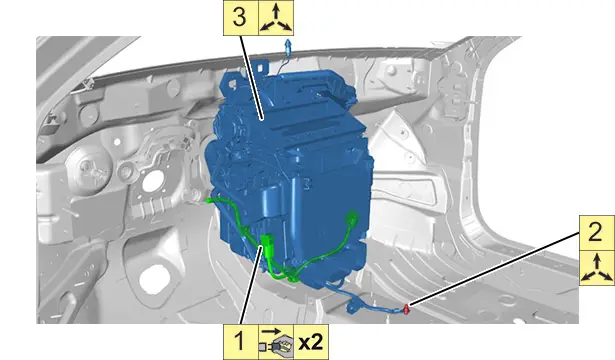

4.2. Lato abitacolo

Smontare il cruscotto .

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

ATTENZIONE : Controllare la pulizia dei tubi a monte e a valle dell’espansore di refrigerazione .

ATTENZIONE : Prima di serrare i dadi, la flangia dei condotti di refrigerazione deve essere in appoggio sulla relativa interfaccia.

NOTA : Collocare delle guarnizioni toriche nuove lubrificate con olio per compressori di refrigerazione prima di ricollocare i condotti di refrigerazione.

6. Operazioni complementari

Ricollocare lo schermo acustico posteriore del motore.

Accoppiare i tubi dell’aerotermo .

Rimontare la scatola del filtro dell’aria.

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Effettuare un rabbocco e uno spurgo del circuito di refrigerazione.

Verificare la tenuta del circuito di refrigerazione.

Effettuare :

• Un tiraggio a vuoto del circuito di refrigerazione (per almeno 15 minuti)
• Un controllo della tenuta del circuito di refrigerazione
• Un tiraggio a vuoto del circuito di refrigerazione (per almeno 35 minuti)
• Una ricarica del circuito di refrigerazione

Verificare il funzionamento della climatizzazione.
