Peugeot 308: Smontaggio - rimontaggio : Rivestimento del sottotetto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

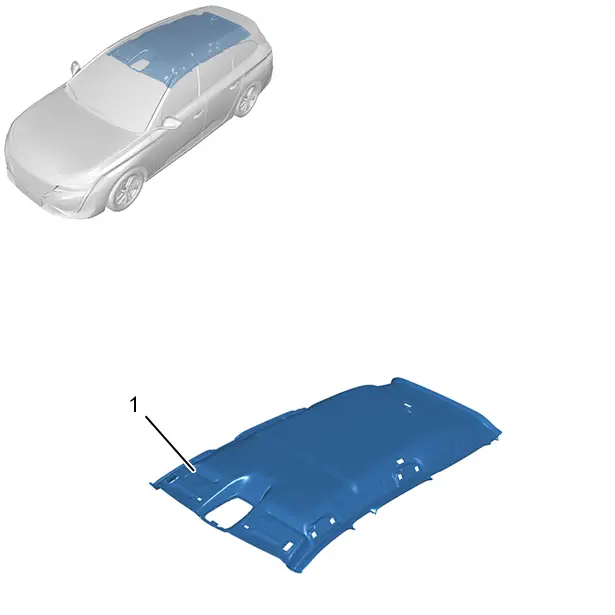

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• Il retrovisore interno
• La consolle del padiglione
• Le guarnizioni dei montanti del parabrezza
• I rivestimenti dei montanti centrali
• I rivestimenti posteriori laterali
• Gli appoggiatesta dei sedili anteriori
• Il lunotto

Ribaltare :

• Gli schienali dei sedili posteriori
• Gli schienali dei sedili anteriori

Togliere le guarnizioni d’antrata delle porte laterali.

4. Smontaggio

NOTA : Lasciare appoggiare il rivestimento del sottotetto sui sedili.

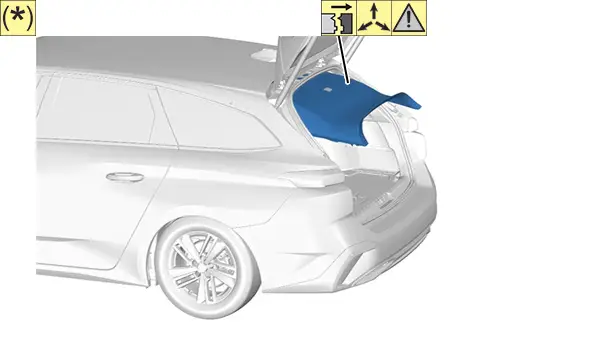

ATTENZIONE : Estrarre il rivestimento del sottotetto attraverso lo sportello posteriore (Con precauzione).

NOTA : Esercitare una pressione moderata ed uniforme su tutta la superficie del rivestimento del sottotetto.

5. Rimontaggio

ATTENZIONE : Il rivestimento del tetto dovrà essere maneggiato con cura per evitare qualsiasi deterioramento.

ATTENZIONE : In caso di deterioramento o rigature, sostituire sistematicamente il rivestimeno del sottotetto .

NOTA : Per la seguente operazione sono necessarie 2 persone.

Ricollocare il rivestimento del sottotetto .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

NOTA : Sostituire sistematicamente i fissaggi difettosi ; Pulire il sottotetto con dell’acqua e sapone (se necessario).

6. Operazioni complementari

Piantare nuovamente nella loro sede le guarnizioni di entrata delle porte.

Rimontare :

• Gli schienali dei sedili anteriori
• Gli schienali dei sedili posteriori
• Il lunotto
• Gli appoggiatesta dei sedili anteriori
• I rivestimenti posteriori laterali
• I rivestimenti dei montanti centrali
• Le guarnizioni dei montanti del parabrezza
• La consolle del padiglione
• Il retrovisore interno

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
