Peugeot 308: Smontaggio - rimontaggio : Airbag laterale del sottotetto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Applicare i consigli per la sicurezza relativi agli Airbag .

TASSATIVO : Applicare la procedura di messa fuori servizio del sistema centralizzato airbag .

ATTENZIONE : Sbloccare e scollegare i connettori con le dovute precauzioni ; Al momento della connessione, verificare il percorso e il fissaggio dei fasci elettrici.

ATTENZIONE : Scollegare i connettori senza sollecitare i fasci elettrici e i connettori (Non è ammessa nessuna trazione sul fascio elettrico.).

NOTA : Operazioni simmetriche (Lato destro e sinistro).

Legenda : Simboli delle operazioni .

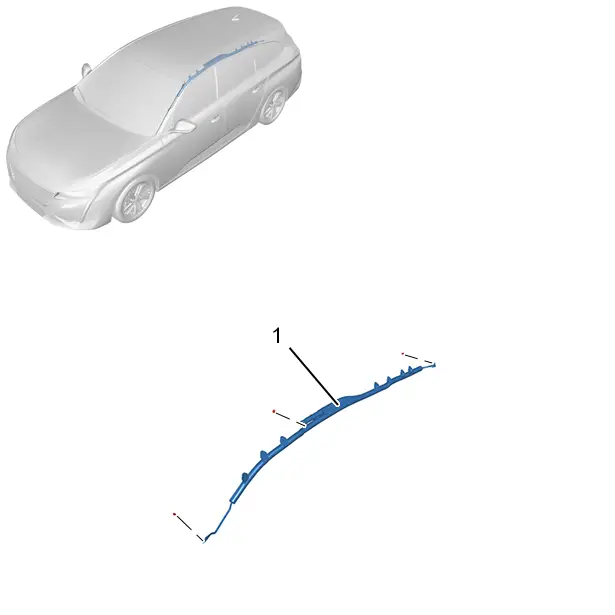

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Staccare il rivestimento sottotetto.

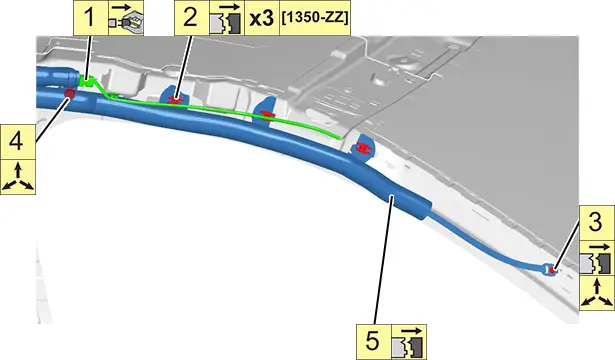

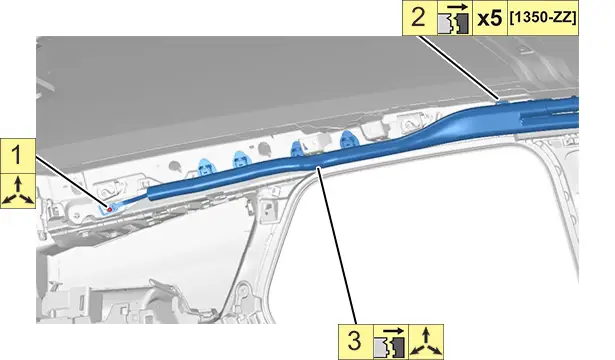

4. Smontaggio

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Ricollocare il rivestimento del sottotetto .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

TASSATIVO : Applicare la procedura di messa in servizio del sistema centralizzato airbag .

Inserire il contatto.

Verificare il funzionamento della spia "Airbag" sul quadro strumenti.

NOTA : La spia si accende per 6-8 secondi, e poi si spegne.

Se la spia non si spegne, effettuare una lettura dei codici difetto.

Controllare il funzionamento dei vari equipaggiamenti.
