Peugeot 308: Smontaggio - rimontaggio : Candele d’accensione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Chiave a brugola di diametro 6 9mm.

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Togliere la copertura motore .

3. Smontaggio

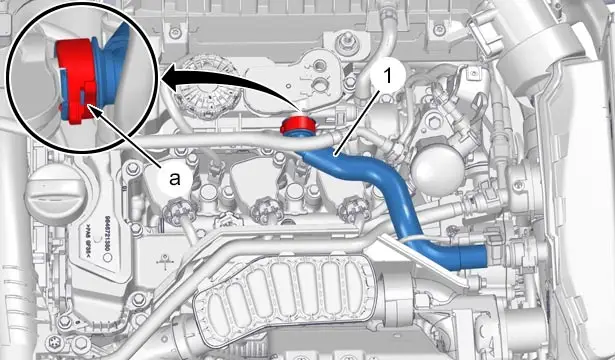

Scollegare il tubo di riciclaggio dei vapori dell’olio (‎1) (in "a").

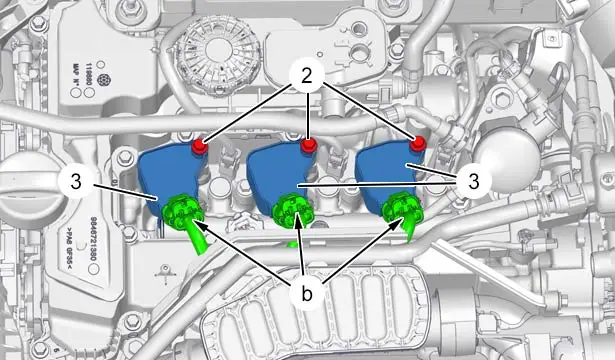

Scollegare i connettori delle bobine d’accensione (in "b").

Smontare :

• Le viti (2)
• Le bobine d’accensione (3) (verso l’alto)

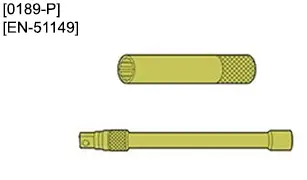

• Le candele d’accensione ; Con l’attrezzo [0189-P / EN-51149]

ATTENZIONE : Tappare i fori delle candele d’accensione  (se necessario).

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Montare le candele d’accensione ; Con l’attrezzo [0189-P / EN-51149].

ATTENZIONE : Non lubrificare le estensioni al rimontaggio delle bobine d’accensione (3) ; Rischio di deterioramento.

ATTENZIONE : Allineare la bobina d’accensione nella posizione iniziale rispetto al punto di montaggio prima di riposizionarla sulla candela d’accensione : Non piegare il cappuccio terminale della bobina d’accensione.

Procedura di montaggio :

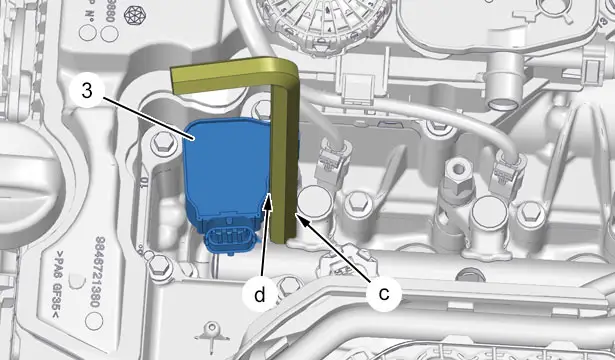

• Inserire una chiave a brugola da 6 9 mm tra la bobina d’accensione (3) e la rampa d’iniezione comune alta pressione carburante (in "c" e "d")
• Posizionare l’estremità della bobina di accensione (3) sulla bobina di accensione

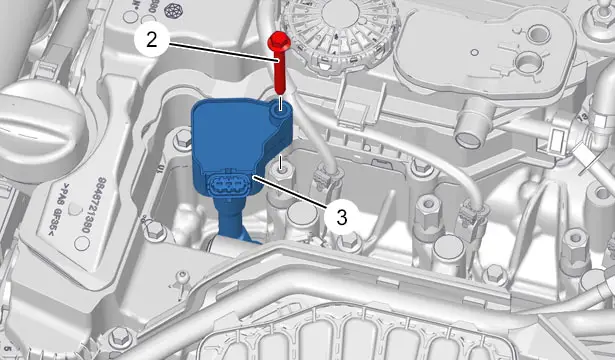

• Rimontare la vite (2) (senza serrare)

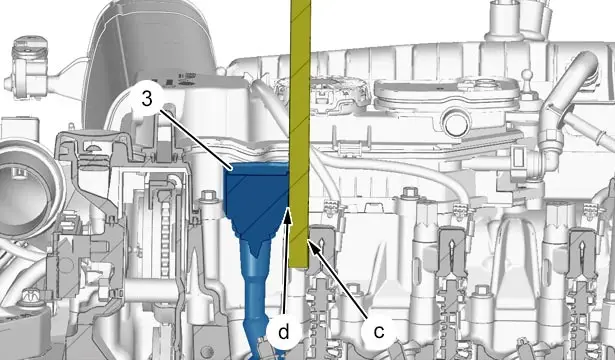

ATTENZIONE : Tenere verticalmente la chiave a brugola da 6 9 mm in posizione "c", "d" quando si serra la vite (2).

ATTENZIONE : La bobina d’accensione (3) non deve ruotare e il cappuccio terminale non deve piegarsi durante il serraggio : Rischio di danneggiare in modo irreparabile la bobina d’accensione (3).

Serrare la vite (2) .

Effettuare la stessa operazione sulle altre 2 bobine d’accensione (3).

Ricollegare i connettori delle bobine d’accensione (in "b").

Abbinare il tubo di riciclaggio dei vapori dell’olio (‎1) (in "a").

5. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Rimontare la copertura del motore .
