Peugeot 308: Smontaggio - rimontaggio : Sonde ad ossigeno

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Ad ogni intervento su una sonda a ossigeno : La pulizia del connettore della sonda a ossigeno a monte e a valle deve essere realizzata a secco. È vietato l’uso di solventi o di lubrificanti a contatto per pulire il connettore della sonda a ossigeno a monte e a valle.

TASSATIVO : Attendere come minimo un’ora prima di qualsiasi intervento sulla linea di scarico.

1. Attrezzatura

NOTA : Utilizzare i prodotti raccomandati dal Costruttore .

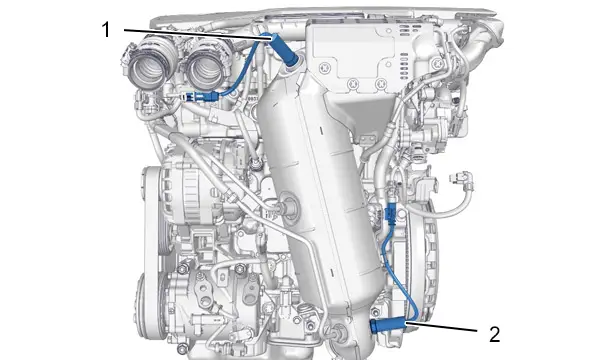

2. Ubicazione

(1) Sonda a ossigeno a monte.

(2) Sonda a ossigeno a valle.

3. Sonda a ossigeno a monte

3.1. Smontaggio

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Togliere la copertura motore .

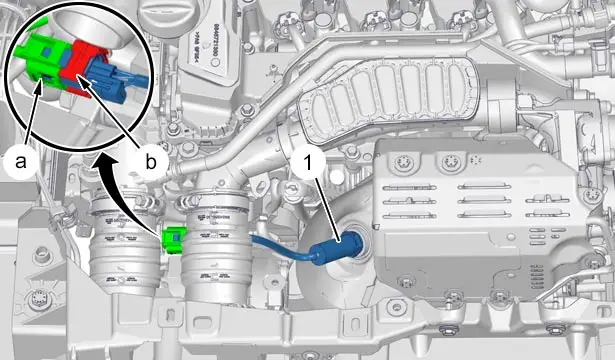

Scollegare il connettore (in "a").

Sganciare il connettore (in "b").

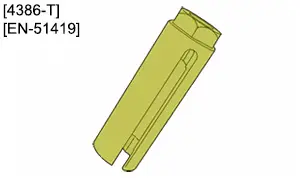

Rimuovere la sonda a ossigeno a monte (1) ; Con l’attrezzo [4386-T / EN-51419].

3.2. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare la sonda a ossigeno a monte (1) ; Con l’attrezzo [4386-T / EN-51419].

Aggraffare il connettore (in "b").

Ricollegare il connettore (in "a").

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Rimontare la copertura del motore .

4. Sonda a ossigeno a valle

ATTENZIONE : Proteggere il radiatore di refrigerazione motore.

4.1. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne .

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare la protezione sotto il motore.

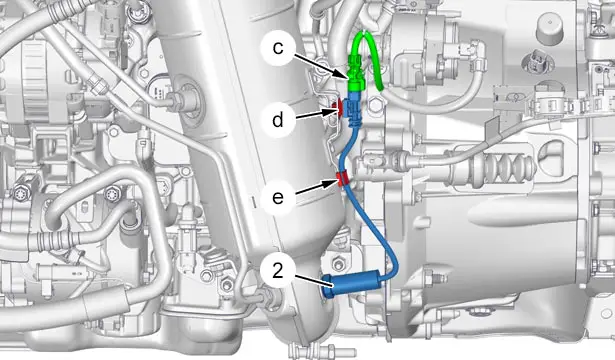

Scollegare il connettore (in "c").

Sganciare il connettore (in "d").

Estrarre il fascio elettrico (in "e").

Smontare la sonda a ossigeno a valle (2) ; Con l’attrezzo [4386-T] / [EN-51419].

4.2. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare la sonda a ossigeno a valle (2) ; Con l’attrezzo [4386-T] / [EN-51419].

Ricollegare il connettore (in "c").

Aggraffare il connettore (in "d").

Posizionare il fascio elettrico (in "e").

Rimontare :

• La protezione sotto al motore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
