Peugeot 308: Smontaggio - rimontaggio : Batteria di trazione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Attrezzo	Riferimento	Descrizione
	[0004-Z][WE-160002-A]	banco di sollevamento

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

TASSATIVO : Interrompere la tensione del veicolo .

Svuotare il circuito di raffreddamento della batteria di trazione .

Smontare :

• La protezione sotto scocca posteriore destra
• Il silenziatore posteriore dello scarico
• La pompa elettrica dell’acqua del circuito di raffreddamento della batteria di trazione

ATTENZIONE : Collocare dei tappi alle entrate e alle uscite dell’acqua del circuito di raffreddamento della batteria di trazione e alle entrate e alle uscite dei tubi dell’acqua del circuito di raffreddamento della batteria di trazione.

3. Smontaggio

ATTENZIONE : Non danneggiare il fascio elettrico di potenza .

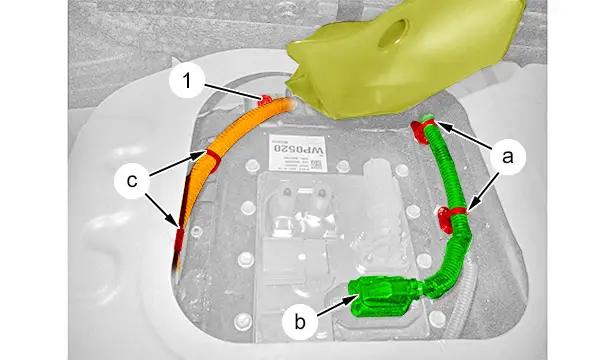

Sganciare il fascio elettrico (in "a").

Scollegare il connettore (in "b").

Sgraffare il fascio elettrico di potenza ‎ (in "c").

Togliere la vite (1).

Smontare :

• I dadi (3)
• Lo schermo termico dello scarico (2)

Togliere le viti (5).

Sganciare la cinghia (4) (in "d").

Smontare :

• Il dado (6)
• Il cavo di massa (7)

Sgraffare i tubi (8) del circuito di raffreddamento della batteria di trazione (in "e").

Togliere le 3 viti (9) della batteria di trazione .

NOTA : Collocare degli spessori in gomma tra il tavolo di sollevamento [0004-Z] / [WE-160002-A] e la batteria di trazione.

Sollevare leggermente il tavolo di sollevamento ‎[0004-Z] / [WE-160002-A] per mettere in tensione la batteria di trazione ‎(10).

NOTA : Identificare al suolo la posizione della tavola elevatrice [0004-Z] / [WE-160002-A].

Tenere ferma la batteria di trazione (10) ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A].

Smontare :

• La vite (13)
• Le 3 viti (12)
• Le viti (11), (14)
• La batteria di trazione (10) ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A] (Far scendere solamente di qualche centimetro)

Sganciare il fascio elettrico (in "f").

Smontare la batteria di trazione (10) ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A].

NOTA : Procedura di sollevamento in caso di sostituzione della batteria di trazione .

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Elementi della catena di trazione ibrida
• Linea di scarico

ATTENZIONE : Evitare di danneggiare o schiacciare i cavi alta tensione con il tavolo di sollevamento.

ATTENZIONE : Evitare di danneggiare i fasci elettrici .

ATTENZIONE : Non danneggiare o schiacciare i tubi ‎(8) del circuito di raffreddamento della batteria di trazione ‎(10).

Posizionare la batteria di trazione (10) a 20 cm dalla sua posizione sotto il veicolo ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A].

Agganciare il fascio elettrico (in "f").

Rimontare :

• La batteria di trazione (10) ; Mediante un tavolo di sollevamento [0004-Z] / [WE-160002-A]
• Le viti (11), (14)
• Le 3 viti (12)
• La vite (13)
• Le 3 viti (9)

Montare i supporti superiori motore [0004-Z] / [WE-160002-A].

Aggraffare i tubi (8) del circuito di raffreddamento della batteria di trazione (10) (in "e").

Rimontare :

• Il cavo di massa (7)
• Il dado (6)
• La cinghia (4) (in "d")
• La vite (5)
• Lo schermo termico dello scarico (2)
• I dadi (3)
• La vite (1)

Aggraffare :

• Il fascio elettrico di potenza ‎ (in "c")
• Il fascio cavi elettrico (in "a")

Ricollegare il connettore (in "b").

5. Operazioni complementari

ATTENZIONE : Togliere i tappi d’otturazione delle entrate e uscite dell’acqua dal circuito di raffreddamento della batteria di trazione e delle entrate e uscite dei tubi dell’acqua del circuito di raffreddamento della batteria di trazione.

Rimontare :

• La pompa elettrica dell’acqua del circuito di raffreddamento della batteria di trazione
• Il silenziatore posteriore dello scarico
• La protezione sotto scocca posteriore destra
• Il veicolo sulle sue ruote

TASSATIVO : Mettere il veicolo in tensione .

NOTA : In caso di sostituzione : Procedere all´inizializzazione del sistema ; Con lo strumento di diagnosi.

Riempire e spurgare il circuito di raffreddamento della batteria di trazione .

6. Controllo

Controllare la tenuta del circuito di raffreddamento della batteria di trazione (10).

Avviare il motore.

Effettuare :

• Una lettura e una cancellazione dei codici difetto ; Con lo strumento di diagnosi
• Una prova su strada
