Peugeot 308: Smontaggio - rimontaggio : Calcolatore di supervisione della catena di trazione elettrica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazione preliminare

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

2. Smontaggio

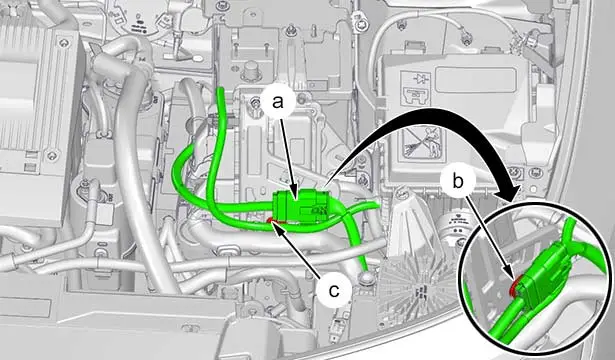

Scollegare il connettore (in "a").

Sganciare il connettore (in "b").

Sganciare il fascio elettrico (in "c").

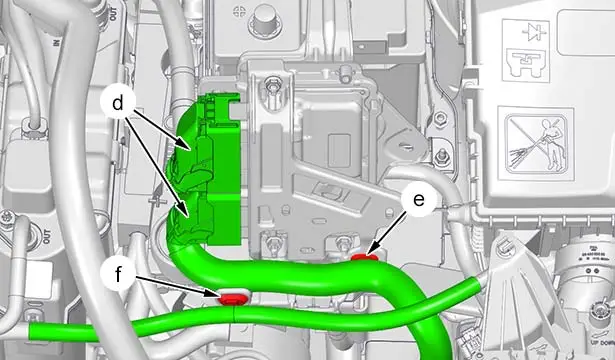

Scollegare i 2 connettori (in "d").

Sgraffare i fasci elettrici(in "e", "f").

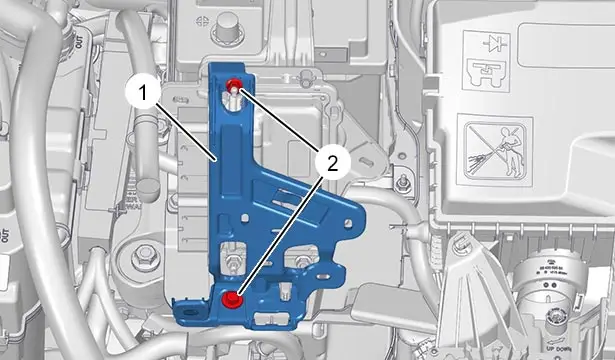

Smontare :

• I dadi (2)
• Il supporto (1) del calcolatore di supervisione della catena di trazione elettrica

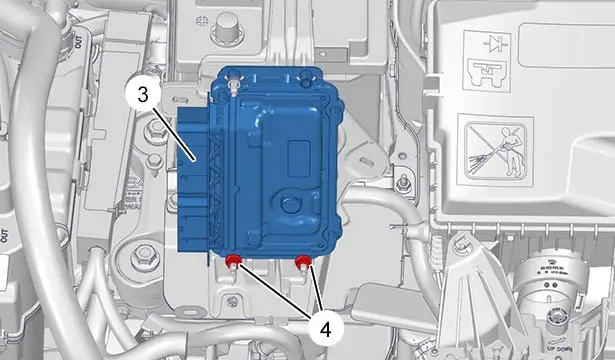

Smontare :

• I dadi (4)
• Il calcolatore di supervisione (3) della catena di trazione elettrica

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il calcolatore di supervisione (3) della catena di trazione elettrica
• I dadi (4)
• Il supporto (1) del calcolatore di supervisione della catena di trazione elettrica
• I dadi (2)

Ricollegare i 2 connettori (in "d").

Aggraffare i fasci elettrici (in "e", "f").

Ricollegare il connettore (in "a").

Aggraffare :

• Il connettore (in "b")
• Il fascio cavi elettrico (in "c")

4. Operazione complementare

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

5. Apprendimento - inizializzazione

NOTA : In caso di sostituzione, inizializzare il calcolatore di supervisione (3) della catena di trazione elettrica ; Con lo strumento di diagnosi .

Leggere e cancellare i codici difetto ; Con lo strumento di diagnosi.

Mettere sotto tensione il motore elettrico di trazione.
