Peugeot 308: Smontaggio - rimontaggio : Modalità sonda - pompa dell’urea

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Attrezzatura

Materiale : Guanti protettivi isolanti e antistatici.

2. Descrizione

Contenuto del kit di imballaggio calcolatore urea.

3. Smontaggio

ATTENZIONE : Applicare la procedura di rimozione del calcolatore dell’urea.

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia specifici per le motorizzazioni alta pressione diesel iniezione (HDI) .

TASSATIVO : Durante l’esecuzione di qualsiasi operazione sul calcolatore dell’urea, indossare guanti isolanti e protettivi antistatici ;Rischio di danni alla scheda circuiti del calcolatore dell’urea .

TASSATIVO : Durante un intervento sul circuito dell’additivo, utilizzare guanti e occhiali di protezione.

ATTENZIONE : Indossare i guanti protettivi isolanti e antistatici per tutta la durata dell’operazione di rimozione del calcolatore dell’urea (1).

ATTENZIONE : Quando si rimuove il calcolatore dell’urea (1), non capovolgere il serbatoio dell’urea .

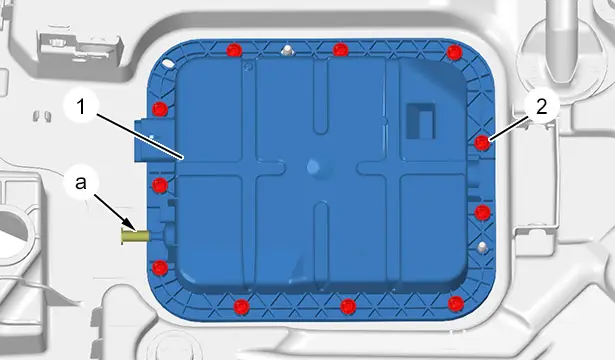

Tappare l’apertura del calcolatore dell’urea (1) ; Utilizzando l’elemento di chiusura femmina fornito nel kit di imballaggio (in "a").

Togliere le viti (2).

Sollevare e girare il calcolatore dell’urea (1) ; Con precauzione.

ATTENZIONE : Proteggere l’area intorno al tubo dell’urea riscaldato (3) ; Con un panno.

Disaccoppiare il tubo dell’urea riscaldato (3) situato alla base dell’alloggiamento del calcolatore dell’urea (1).

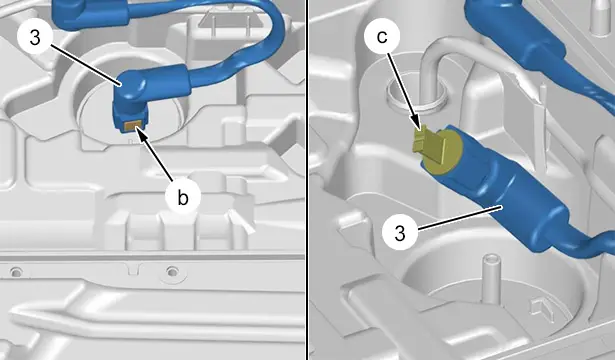

Metodo di disaccoppiamento della canalizzazione termica dell’urea (3) :

• Spingere la canalizzazione di riscaldamento dell’urea (3) verso il serbatoio dell’urea
• Premere la graffetta della canalizzazione termica dell’urea (3) (in "b")
• Disaccoppiare la canalizzazione termica dell’urea (3)
• Tappare la canalizzazione riscaldata dell’urea (3) ;Utilizzando l’elemento di chiusura maschio fornito nel kit di imballaggio (in "c")

NOTA : In caso di schizzi, pulire l’area e le parti esterne del tubo dell’urea riscaldato (3) per evitare possibili contaminazioni ; Con un panno.

ATTENZIONE : Proteggere i componenti elettronici interni del calcolatore dell’urea (1) da eventuali schizzi.

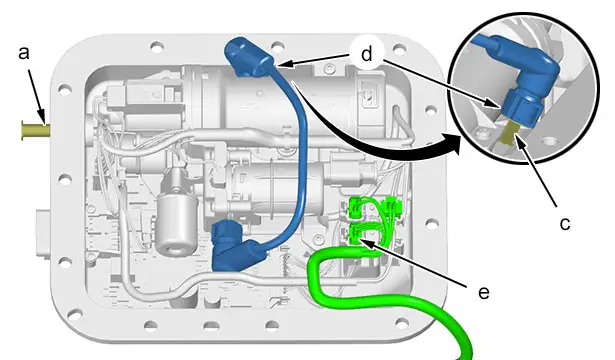

Scollegare i connettori (in "d").

ATTENZIONE : Verificare la presenza dell’elemento di chiusura (in "a" e "c") ;Gli elementi di chiusura devono essere posizionati interamente nei rispettivi alloggiamenti.

Posizionare l’estremità del tubo dell’urea riscaldato (3) dietro all’accumulatore di pressione (in "e") prima di imballarlo nel pacchetto di plastica antistatica.

ATTENZIONE : Posizionare il calcolatore dell’urea (1), con il coperchio rivolto verso il basso.

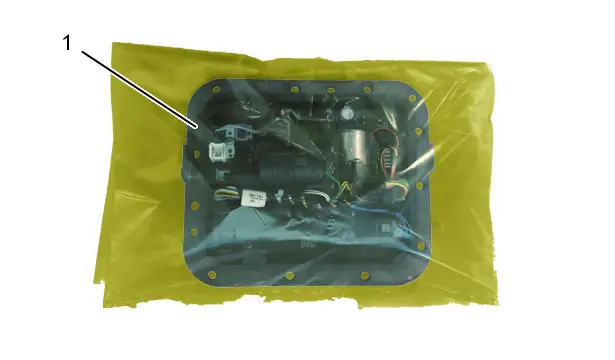

Imballare il calcolatore dell’urea (1) nel sacco di plastica antistatica fornito nel kit di imballaggio.

Preparare la scatola di imballaggio fornita nel kit di imballaggio.

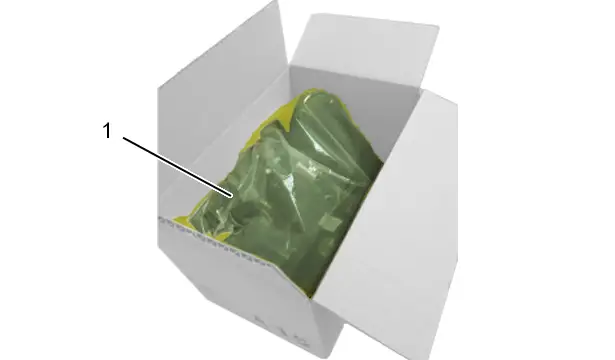

Posizionare il calcolatore dell’urea (1) nella scatola, con il coperchio rivolto verso il basso.

Rimuovere i guanti protettivi isolanti e antistatici.

Applicare l’etichetta fornita nel kit di imballaggio e indicare il riferimento del serbatoio dell’urea sostituito (in "f").
