Peugeot 308: Smontaggio - rimontaggio : Modulo della presa di carica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Vite (Modulo della presa di carica / Scocca) (*)	3
(*) Sostituire sistematicamente ad ogni smontaggio

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

TASSATIVO : Interrompere la tensione del veicolo .

CATENA DI TRAZIONE PHEV

Smontare :

• La ruota posteriore sinistra
• Il paraschizzi posteriore sinistro
• La protezione sottoscocca posteriore sinistra

Aprire lo sportellino della presa di carica.

3. Smontaggio

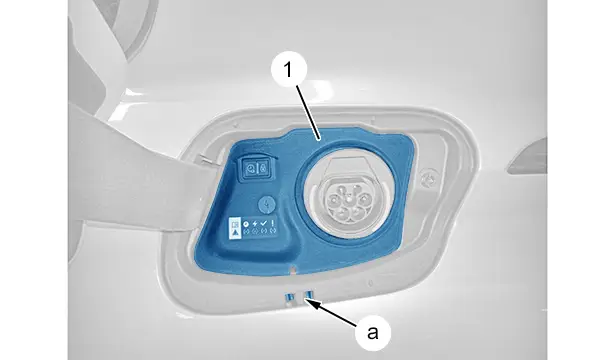

Sganciare la modanatura (1) del modulo della presa di carica (in "a") ; Con una chiave maschio a gomito.

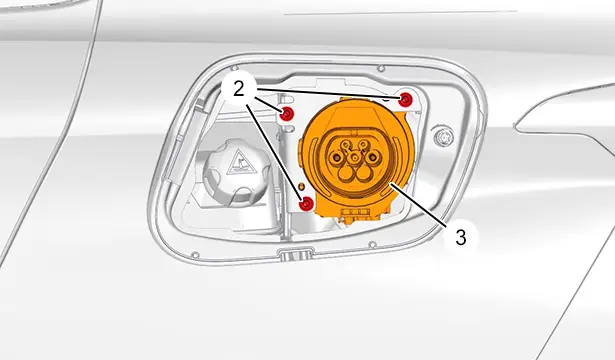

Togliere le viti ‎(2)del modulo della presa di carica ‎(3).

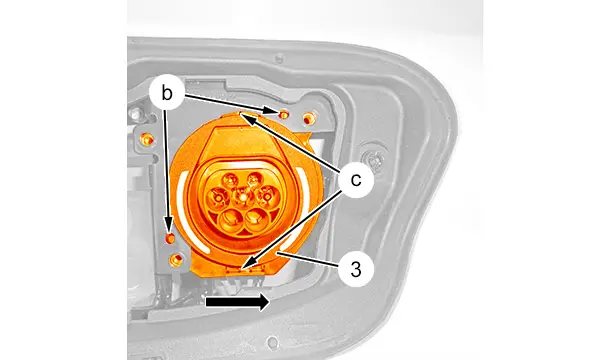

Sbloccare il modulo della presa di carica ‎(3) (in "b" e "c") (Secondo la freccia ).

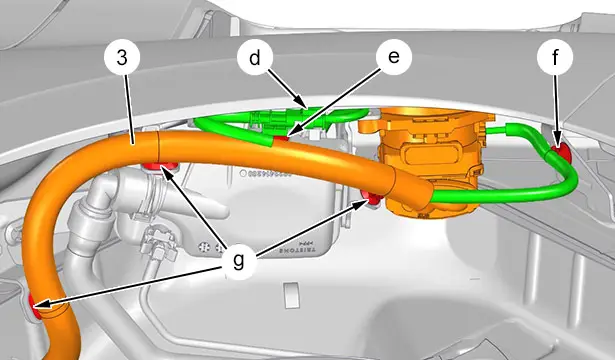

Scollegare il connettore (in "d").

Sganciare :

• Il fascio elettrico ‎ del modulo della presa di carica ‎(3) (in "e", "f")
• Il fascio elettrico di potenza del modulo della presa di ricarica (3) (in "g")

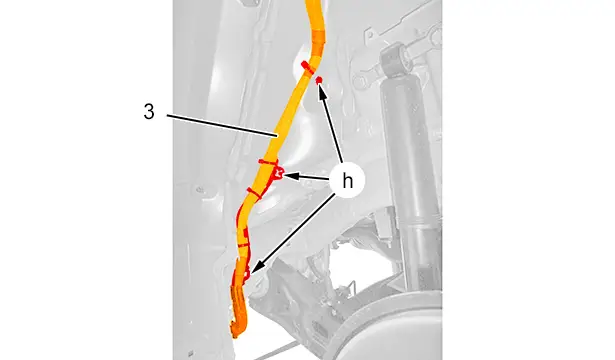

Sgraffare il fascio elettrico di potenza del modulo della presa di ricarica (3) (in "h").

TASSATIVO : Effettuare la procedura di scollegamento dei connettori del circuito elettrico di potenza .

ATTENZIONE : Non aprire il circuito di raffreddamento della catena di trazione ibrida.

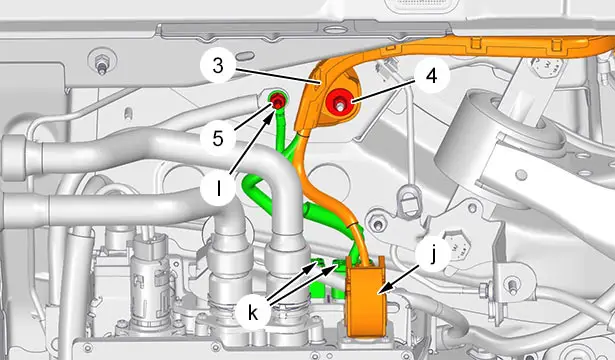

Smontare il dado (5).

Spostare il filo di massa (in "l").

Staccare :

• I connettori (in "k")
• Il connettore di potenza dell’insieme caricatore imbarcato / convertitore di tensione continua (in "j")

Smontare :

• Il dado (4)
• Il modulo della presa di carica (3)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Elementi della catena di trazione ibrida
• Ruote

Ricollocare il modulo della presa di carica ‎(3).

TASSATIVO : Effettuare la procedura di ricollegamento dei connettori del circuito elettrico di potenza .

Ricollegare :

• Il connettore di potenza dell’insieme caricatore imbarcato / convertitore di tensione continua (in "j")
• I connettori (in "k")

Rimontare :

• Il filo di massa (in "l")
• Il dado (5)
• Il dado (4)

Aggraffare il fascio elettrico di potenza del modulo della presa di ricarica (3) (in "h").

Ricollegare il connettore (in "d").

Aggraffare :

• Il fascio elettrico ‎ del modulo della presa di carica ‎(3) (in "e", "f")
• Il fascio elettrico di potenza del modulo della presa di ricarica (3) (in "g")

Rimontare :

• Il modulo della presa di carica (3) (in "b" e "c")
• Le viti ‎(2) nuove del modulo della presa di carica ‎(3)

Riagganciare la modanatura ‎(1) del modulo della presa di carica ‎(3) (in "a") ; Con una chiave maschio a gomito.

5. Operazioni complementari

Chiudere lo sportello di carica.

CATENA DI TRAZIONE PHEV

Rimontare :

• Il paraschizzi posteriore sinistro
• La ruota posteriore sinistra
• La protezione sottoscocca posteriore sinistra

TASSATIVO : Mettere il veicolo in tensione .

Riportare il veicolo sulle sue ruote.
