Peugeot 308: Smontaggio - rimontaggio : Elettrovalvola di spurgo canister

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

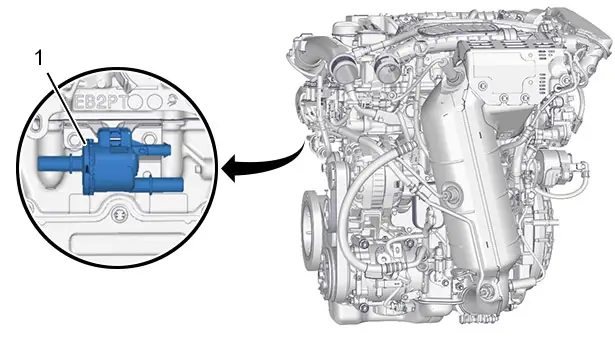

1. Ubicazione

(1) Elettrovalvola di spurgo canister.

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio.

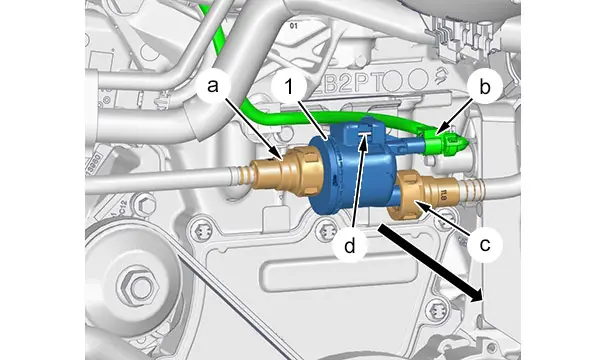

3. Smontaggio

Disaccoppiare :

• Il tubo dei vapori del carburante  (in "a")
• Il tubo dei vapori del carburante  (in "c")

Sganciare l’elettrovalvola di spurgo canister (1) dal suo supporto  (in "d") (Secondo la freccia ).

Smontare l’elettrovalvola di spurgo canister (1) (Secondo la freccia ).

Scollegare il connettore dell’elettrovalvola di spurgo canister (1)  (in "b").

4. Rimontaggio

Ricollegare il connettore dell’elettrovalvola (1) di spurgo canister  (in "b").

Rimontare l’elettrovalvola di spurgo canister (1) sul supporto.

Agganciare l’elettrovalvola di spurgo canister (1) sul relativo supporto  (in "d").

Accoppiare :

• Il tubo dei vapori del carburante  (in "a")
• Il tubo dei vapori del carburante  (in "c")

5. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.
