Peugeot 308: Smontaggio - rimontaggio : Arcata motore anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Dado (Cardano dello sterzo / Stelo della valvola)	1
Dado (Rotula dello sterzo)	2
Dado (Rotula del braccio di sospensione)	2
Dado (Biellette della barra stabilizzatrice)	2
Viti dell’arcata anteriore	6

2. Attrezzatura

Materiale : Attrezzo di sollevamento .

Attrezzo	Riferimento	Descrizione

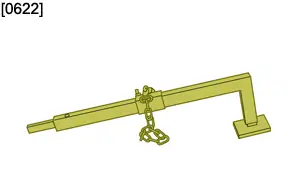

	[0622]	leva di disaccoppiamento delle rotule del pivot

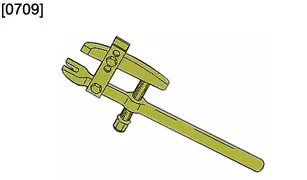

	[0709]	estrattore di snodo

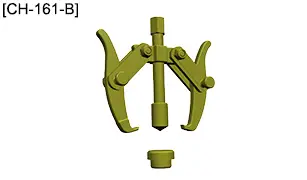

	[CH-161-B]

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

CATENA DI TRAZIONE MHEV

Smontare :

• Le ruote anteriori
• La protezione sotto al motore
• I parafanghi anteriori
• La batteria di servizio ‎ e il suo supporto

CATENA DI TRAZIONE MHEV

Smontare il captatore d’altezza della scocca anteriore .

4. Smontaggio

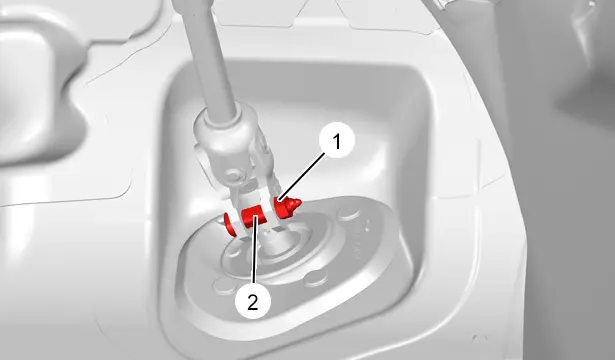

Smontare :

• Il dado (1)
• La vite (2)

Disaccoppiare il piantone dello sterzo dallo stelo della valvola d’assistenza dello sterzo.

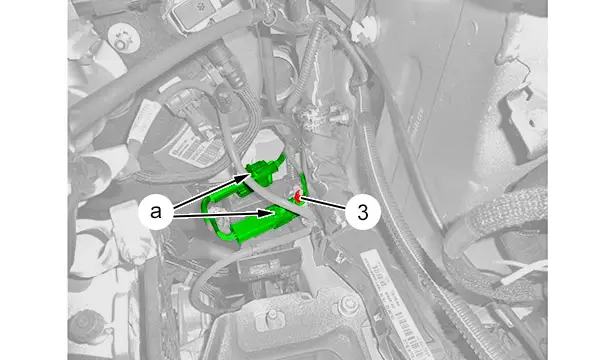

Scollegare e scostare i connettori (in "a").

Smontare il dado (3).

Spostare il filo di massa .

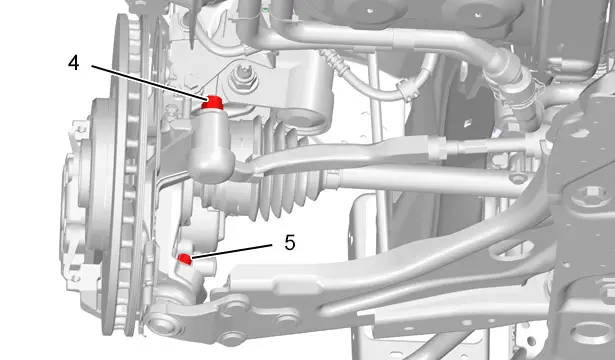

Smontare (su entrambi i lati) :

• Il dado (4) della rotula dello sterzo
• Il dado (5) per il giunto a sfere del braccio della sospensione inferiore

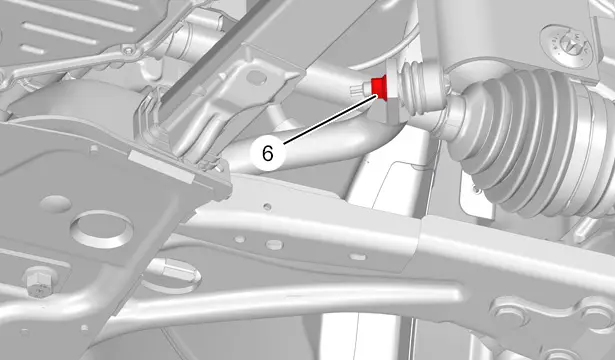

Togliere il dado (6) della bielletta della barra stabilizzatrice anteriore(su entrambi i lati).

ATTENZIONE : Non danneggiare la cuffia del giunto a sfere del braccio inferiore della sospensione.

Disaccoppiare(su entrambi i lati) :

• Lo snodo dello sterzo ; Con l’attrezzo [0709 / CH-161-B]
• La rotula dal braccio inferiore della sospensione ; Con l’attrezzo [0622]
• La bielletta della barra stabilizzatrice anteriore

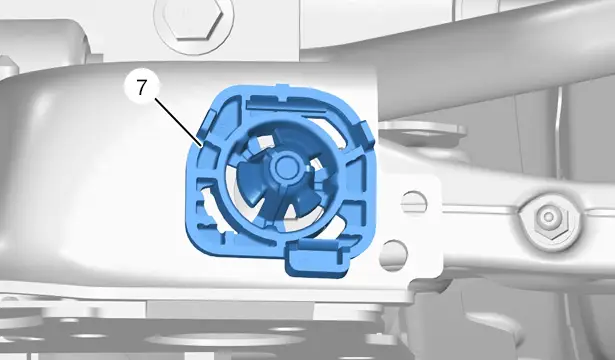

Sbloccare il supporto in gomma (7) di prolungamento dell’arcata anteriore di un quarto di giro.

Togliere il supporto in gomma (7) di prolungamento dell’arcata anteriore .

ATTENZIONE : Quando è visibile una deformazione nella zona d’appoggio del supporto in gomma (7) sull’arcata anteriore, non è necessario sostituire l’arcata anteriore se il supporto (7) e il prolungamento dell’arcata anteriore si rimontano correttamente.

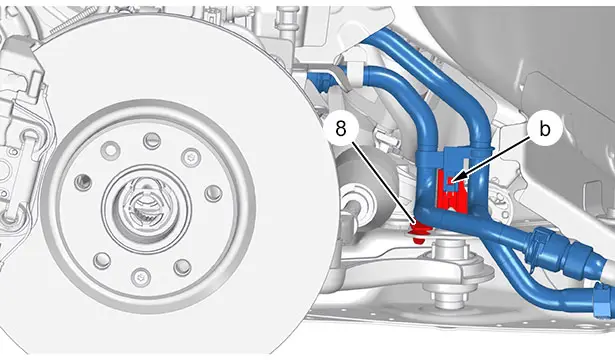

Disaccoppiare il tubo (8) del circuito di raffreddamento della batteria di trazione (in "b").

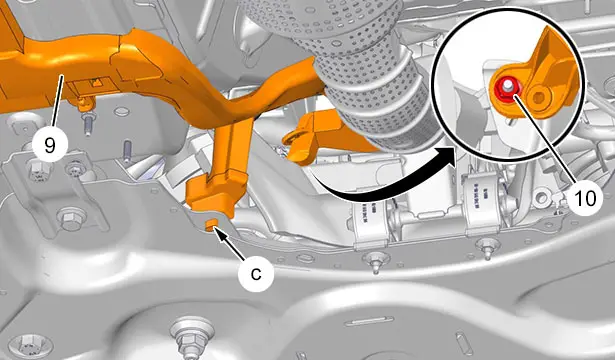

Sgraffare il fascio elettrico (9) di potenza(in "c").

Smontare il dado (10).

Spostare il fascio elettrico di potenza ‎(9).

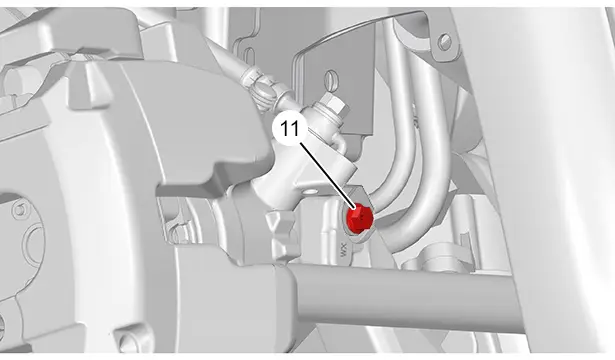

Rimuovere il bullone(11) dal supporto dei tubi del carburante.

Spostare il supporto dei tubi del carburante.

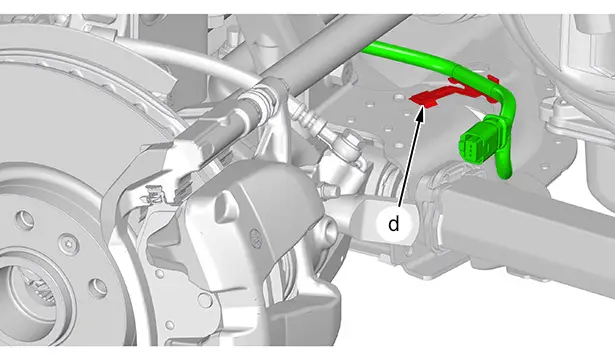

Sgraffare il fascio elettrico del captatore di altezza della carrozzeria(in "d").

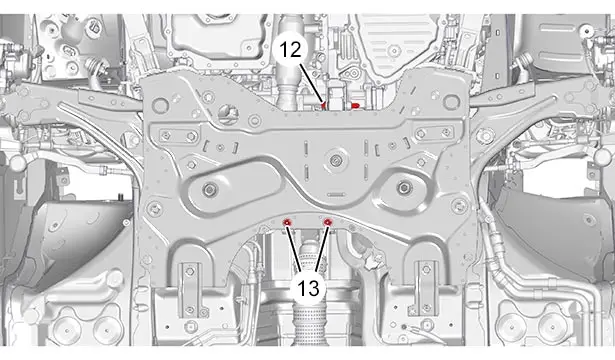

Smontare :

• La vite (12) della bielletta anticoppia
• I 2 dadi (13)

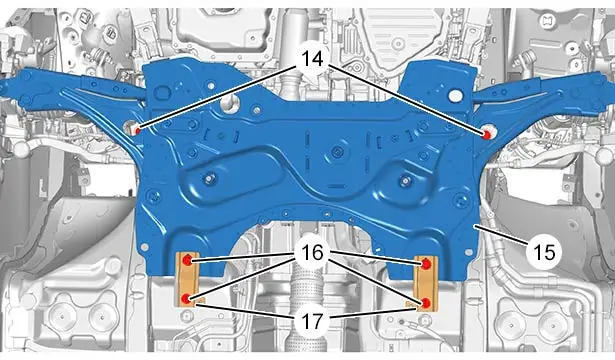

Posizionare un attrezzo di sollevamento sotto all’arcata anteriore (15).

Smontare :

• Le 4 viti (16)
• Le 2 viti (14)
• Le piastre di rinforzo (17)

ATTENZIONE : È necessario l’intervento di 2 persone per effettuare quest’operazione.

Smontare l’arcata anteriore (15).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Assale anteriore
• Sterzo
• Ruote
• Equipaggiamenti elettrici (nel cofano motore)

Rimontare :

• L’arcata anteriore (15)
• Le piastre di rinforzo (17)
• Le viti (16) (nuove)
• Le viti (14) (nuove)
• I dadi (13)
• La vite (12) della bielletta anticoppia

Spostare l’attrezzo di sollevamento.

Riagganciare il fascio elettrico del captatore di altezza della carrozzeria(in "d").

Rimontare :

• Il bullone (11) sul supporto dei tubi del carburante
• Il fascio elettrico di potenza ‎(9)
• Il dado (10)

Accoppiare :

• Il fascio elettrico di potenza ‎(9)(in "c")
• I tubi (8) del circuito di raffreddamento della batteria di trazione (in "b")

ATTENZIONE : Il supporto in gomma (7) di prolungamento dell’arcata anteriore (15) è diverso a destra e a sinistra ; Marchiatura (Lato sinistro "G", lato destro "D").

ATTENZIONE : Quando è visibile una deformazione nella zona d’appoggio del supporto in gomma (7) sull’arcata anteriore, non è necessario sostituire l’arcata anteriore se il supporto (7) e il prolungamento dell’arcata anteriore si rimontano correttamente.

Riposizionare il supporto in gomma (7).

ATTENZIONE : Controllare che il prolungamento dell’arcata anteriore (15) sia agganciato sul supporto in gomma (7) di prolungamento dell’arcata anteriore.

ATTENZIONE : Non danneggiare la cuffia del giunto a sfere del braccio inferiore della sospensione.

Accoppiare (su entrambi i lati) :

• La bielletta della barra stabilizzatrice anteriore
• La rotula dal braccio inferiore della sospensione ; Con l’attrezzo [0622]
• Lo snodo dello sterzo

Rimontare(su entrambi i lati) :

• Il nuovo dado (6)
• Il nuovo dado (4)
• Il nuovo dado (5)
• Il filo di massa
• Il dado (3)

Ricollegare i connettori (in "a").

Accoppiare il piantone dello sterzo sullo stelo della valvola del servosterzo.

Rimontare :

• La vite (2)
• Il nuovo dado (1)

6. Operazioni complementari

CATENA DI TRAZIONE MHEV

Rimontare il captatore d’altezza della scocca anteriore .

CATENA DI TRAZIONE MHEV

Rimontare :

• La batteria di servizio e il suo supporto
• I parafanghi anteriori
• La protezione sotto al motore
• Le ruote anteriori
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Verificare se è necessario un controllo - regolazione della geometria degli assali .
