Peugeot 308: Smontaggio : Riduttore

TASSATIVO : Consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

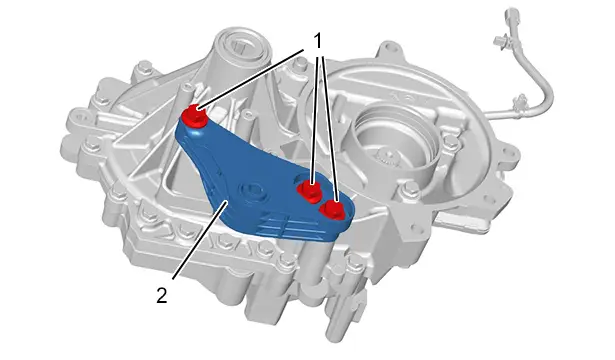

Smontare :

• Le 3 viti (1)
• Il supporto (2) della bielletta anticoppia

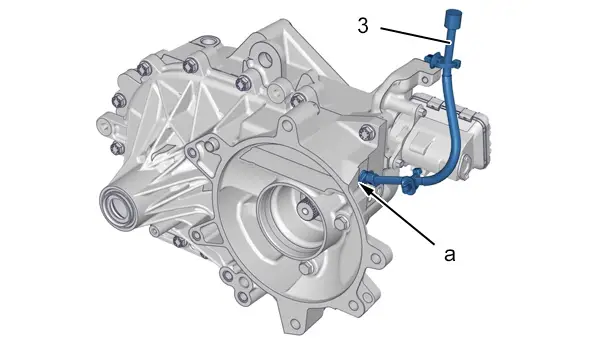

Disaccoppiare il tubo (3) di messa in aria libera(in "a").

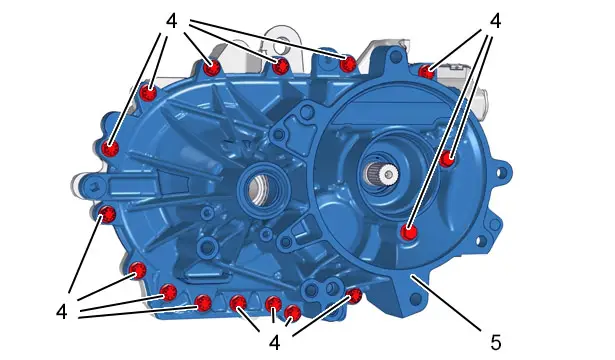

Smontare :

• Le 16 viti (4)
• Il carter (5)

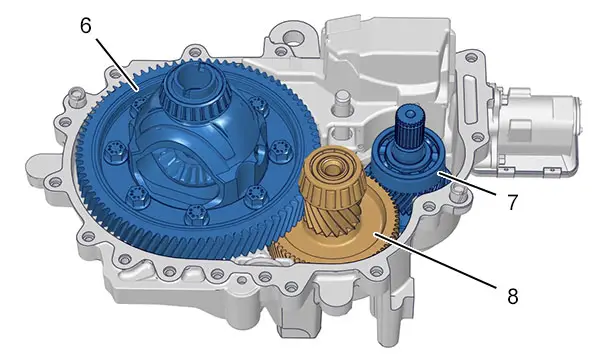

Smontare :

• Il differenziale (6)
• L’insieme albero primario (7) e albero secondario (8)

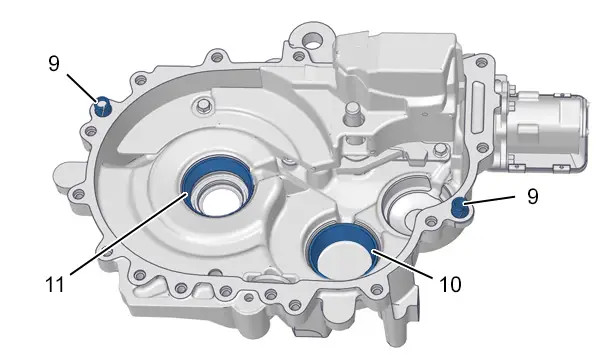

Smontare :

• Le coppiglie di centratura (9)
• La vaschetta (10) del cuscinetto dell’albero secondario (8)
• La vaschetta (11) del cuscinetto del differenziale (6)

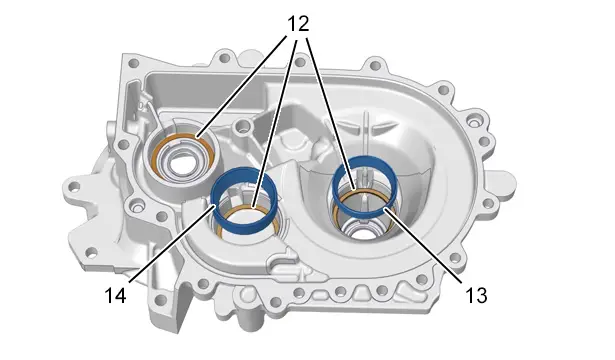

Smontare :

• La vaschetta (13) del cuscinetto del differenziale (6)
• La vaschetta (14) del cuscinetto dell’albero secondario (8)
• Gli spessori di regolazione (12)

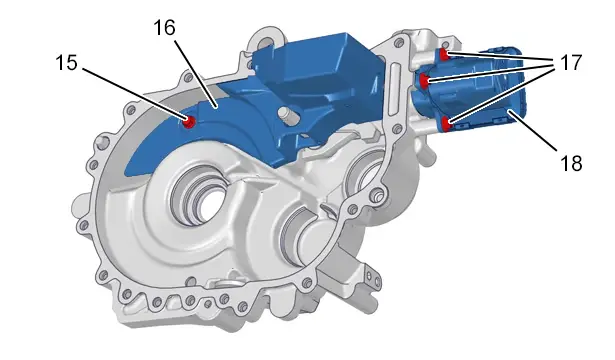

Smontare :

• La vite (15)
• Il bocchettone (16) di riempimento dell’olio
• Le 3 viti (17)
• L’azionatore ‎ (18) di bloccaggio del nottolino di parcheggio

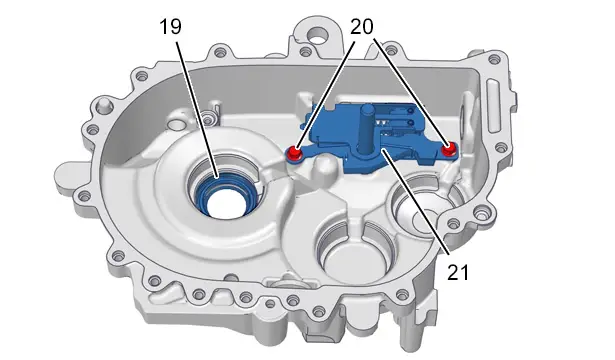

Smontare :

• La guarnizione ( 19)
• Le 2 viti (20)
• Il meccanismo (21) di bloccaggio del nottolino di parcheggio

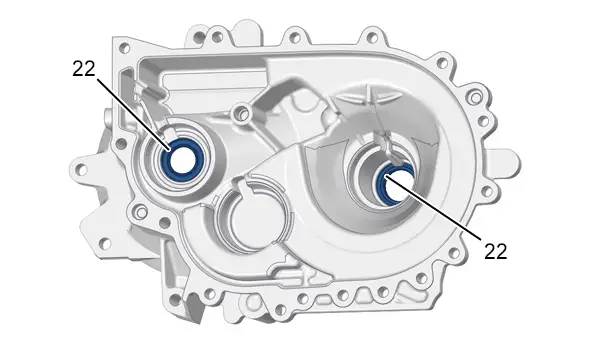

Togliere le guarnizioni paraolio ( 22).
