Peugeot 308: Smontaggio - rimontaggio : Alberi a camme

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

NOTA : I supporti degli alberi a camme sono forniti montati sul porta alberi a camme con un contrassegno (numerazione indicante l’ordine di montaggio) in preparazione al rimontaggio.

1. Attrezzatura

Materiale : Chiave a brugola di diametro 6 12mm.

Attrezzo	Riferimento	Descrizione

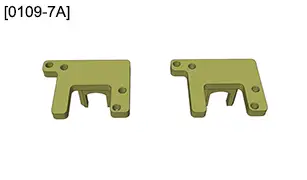

	[0109-7A]	Attrezzo di immobilizzo e fasatura albero a camme

2. Operazione preliminare

Smontare il supporto albero a camme .

NOTA : Le operazioni di smontaggio e rimontaggio dell’albero a camme si effettuano sul banco.

3. Smontaggio

Smontare :

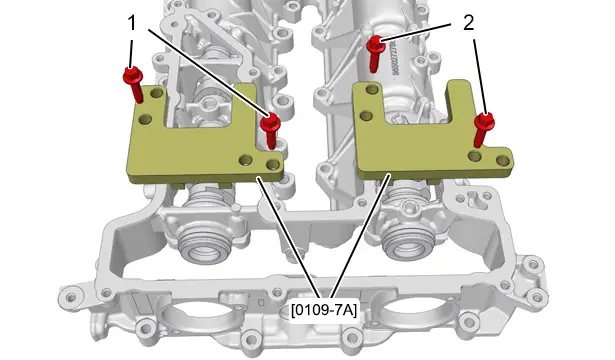

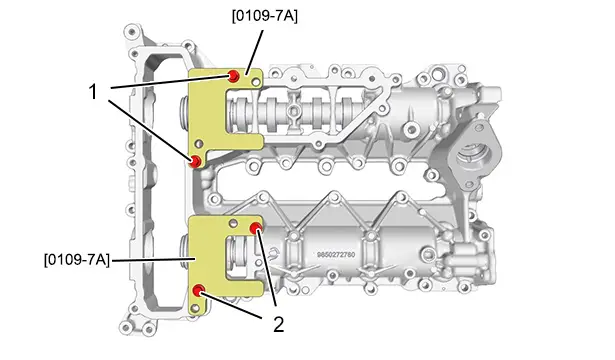

• Le viti (1), (2)
• Gli attrezzi [0109-7A]

NOTA : Appoggiare il porta alberi a camme capovolto su banco.

ATTENZIONE : I carter supporti principali dell’albero a camme (4) non sono dissociabili dal supporto dell’albero a camme (Lavorazione dopo l’assemblaggio).

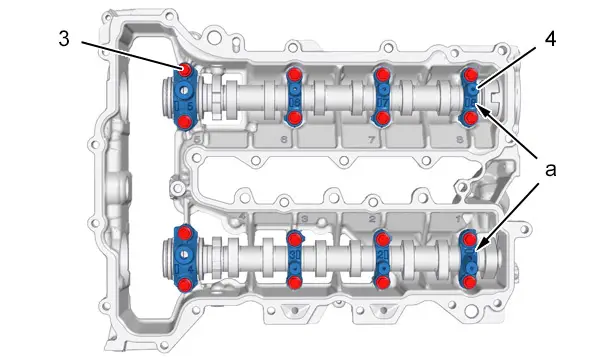

ATTENZIONE : Indicare la posizione dei supporti dell’albero a camme (4) ; I riferimenti (da 1 a 8) dei supporti degli alberi a camme sono stampigliati sulla superficie superiore (In "a").

Smontare :

• Le 16 viti (3)
• I 8 cappelli dei supporti (4) degli alberi a camme

Smontare :

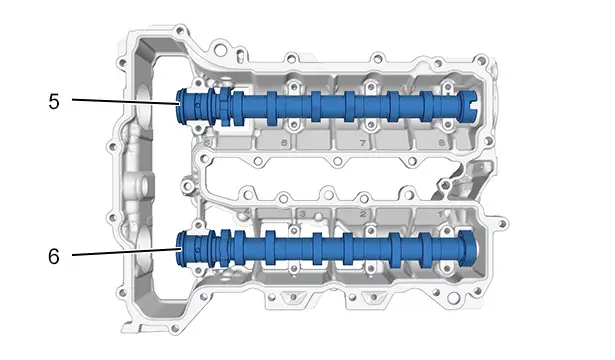

• L’albero a camme di scarico (5)
• L’albero a camme d’aspirazione (6)

4. Rimontaggio

ATTENZIONE : Rispettare l’ordine di serraggio .

ATTENZIONE : Oliare le superfici d’appoggio degli alberi a camme.

Rimontare :

• L’albero a camme d’aspirazione (6)
• L’albero a camme di scarico (5)

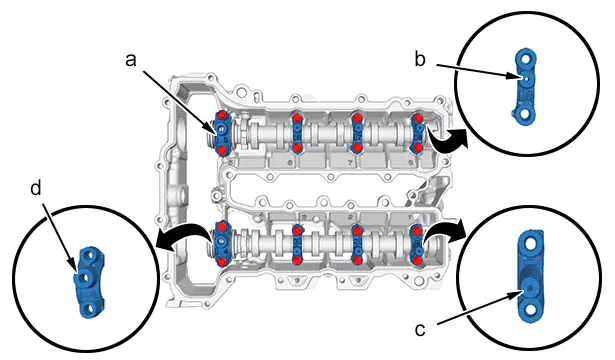

ATTENZIONE : Rispettare il senso e la posizione dei 4 carter supporti dell’albero a camme di scarico : Fori oblunghi rivolti verso l’interno e borchie (in "b") rivolte verso l’esterno della testata.

ATTENZIONE : Osservare la direzione e la posizione dei 3 carter supporti N° 1, 2, 3 dell’albero a camme d’aspirazione : Fori oblunghi rivolti verso l’interno e borchie (in "c") rivolte verso l’esterno della testata.

ATTENZIONE : Osservare la direzione e la posizione del cappello di supporto N° 4 dell’albero a camme d’aspirazione : Foro oblungo rivolto verso l’esterno e borchia (in "d") rivolta verso l’interno della testata.

ATTENZIONE : Rispettare i riferimenti stampigliati sui supporti degli alberi a camme (In "a").

Rimontare :

• I 8 cappelli dei supporti (4) degli alberi a camme
• Le 16 viti (3)

NOTA : Riportare il porta alberi a camme in posizione normale sul banco.

Ruotare gli alberi a camme di scarico e d’aspirazione di qualche giro per assicurare che non ci siano punti di resistenza.

Posizionare gli inserti dell’albero a camme (7).

TASSATIVO : Controllare il posizionamento degli ingranaggi della ghiera dell’albero a camme (In "e" e "f").

Rimontare :

• Gli attrezzi [0109-7A]
• Le viti (1), (2)

5. Operazione complementare

Installare il porta-albero a camme .
