Peugeot 308: Smontaggio - rimontaggio : Azionatore di distribuzione variabile

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

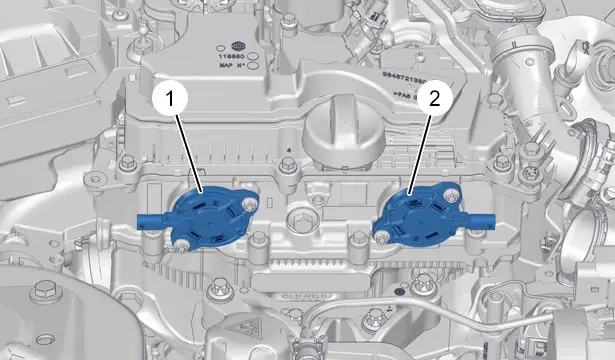

2. Ubicazione

(1) Azionatore di distribuzione variabile dell’albero a camme d’aspirazione.

(2) Azionatore di distribuzione variabile dell’albero a camme di scarico.

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

4. Smontaggio

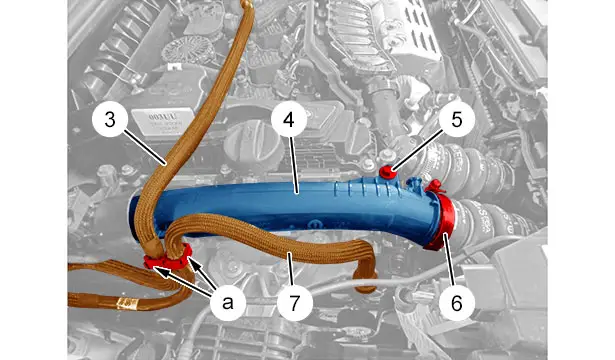

Allentare la fascetta (6).

Togliere la vite (5).

Staccare le graffe (in "a").

Spostare i tubi del carburante (3), (7).

Smontare :

• Il raccordo (4) d’entrata aria della farfalla motorizzata
• La guarnizione del raccordo d"entrata dell"aria (4) della scatola della farfalla motorizzata

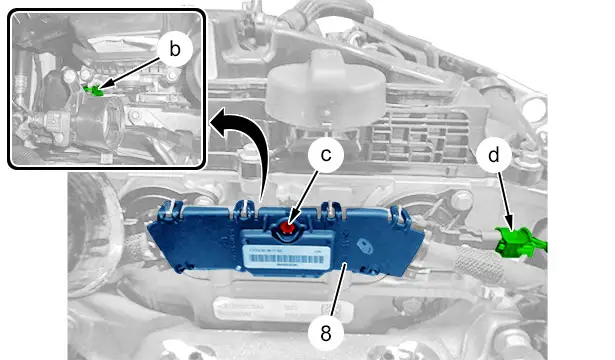

Scollegare i connettori (in "b", "d").

Sgraffare la canalina ‎(8) del fascio elettrico ‎ (in "c") ; Tramite una chiave Torx a gomito.

Spostare il bocchettone (8) del fascio elettrico.

ATTENZIONE : Durante lo smontaggio proteggere la zona circostante con un panno per assorbire l’olio che fuoriesce dal foro.

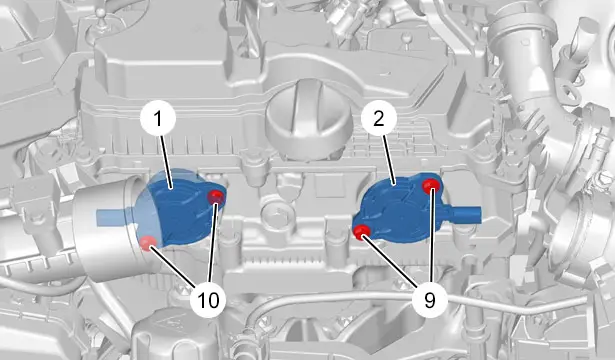

Smontare :

• Le viti (9), (10)
• L’azionatore di distribuzione variabile (1) dell’albero a camme d’aspirazione
• L’azionatore di distribuzione variabile (2) dell’albero a camme di scarico

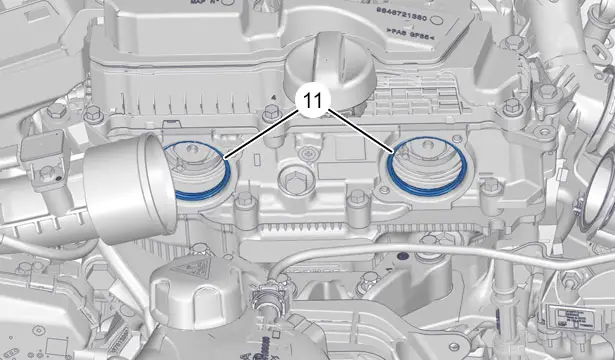

Smontare le guarnizioni (11).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Pulire le zone di tenuta dell’azionatore di distribuzione variabile (1), (2) e verificare l’assenza di urti o rigature.

ATTENZIONE : Lubrificare leggermente le guarnizioni di tenuta (11) nuove.

ATTENZIONE : La sostituzione delle viti (9), (10) con viti nuove non è sistematica ; In caso di riutilizzo delle viti (9), (10), pulire e applicare sulla filettatura un prodotto frenafiletti.

Rimontare :

• L’azionatore di distribuzione variabile (1) dell’albero a camme d’aspirazione (dotato di una guarnizione nuova)
• L’azionatore di distribuzione variabile (2) dell’albero a camme di scarico (dotato di una guarnizione nuova)
• Le viti (9), (10)

Agganciare la canalina ‎(8) del fascio elettrico ‎ (in "c") ; Tramite una chiave Torx a gomito.

Ricollegare i connettori (in "b", "d").

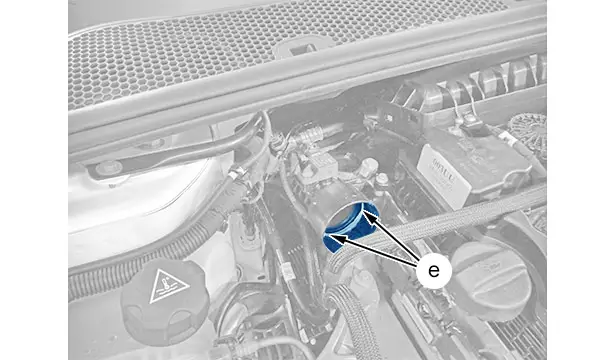

ATTENZIONE : Non pulire il grasso nel raccordo d’entrata dell’aria della scatola farfalla motorizzata (in "e").

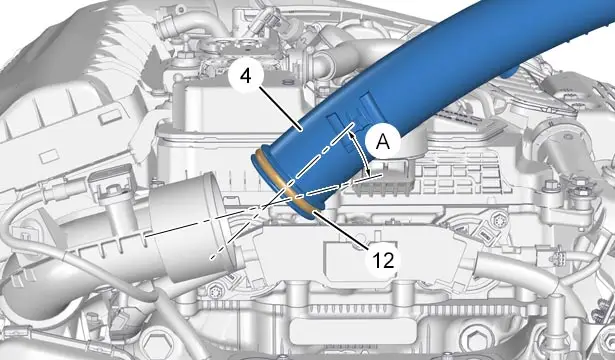

Angolo "A" = 45°.

ATTENZIONE : Per evitare di torcere la nuova guarnizione (12) del raccordo d’entrata dell"aria (4) della scatola della farfalla motorizzata , inclinare il raccordo d’entrata dell"aria (Secondo l’angolo "A").

Rimontare :

• La nuova guarnizione (12) del raccordo d"entrata dell"aria (4) della scatola della farfalla motorizzata
• Il raccordo (4) d’entrata aria della farfalla motorizzata
• La vite (5)

Serrare la fascetta (6).

Rimontare i tubi del carburante (3), (7).

Agganciare le graffette (in "a").

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
