Peugeot 308: Smontaggio - rimontaggio : Fascio elettrico dell’abitacolo

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Operazione preliminare

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

3. Smontaggio

ATTENZIONE : Identificare il percorso dei fasci elettrici .

ATTENZIONE : Sbloccare i connettori prima di scollegarli. Al momento della connessione, verificare il percorso e il fissaggio dei fasci elettrici.

ATTENZIONE : Scollegare i connettori, evitando sollecitazioni ai fasci elettrici e ai connettori stessi (Non è consentito tirare i fasci elettrici).

Smontare :

• I sedili anteriori
• La panchetta posteriore
• I rivestimenti interni
• La console centrale
• Il cruscotto
• I tappeti del pianale
• Il rivestimento del sottotetto

Estrarre i fasci elettrici dagli elementi seguenti :

• Il portellone del bagagliaio
• Il calcolatore elettronico di gestione
• Le porte anteriori
• La porta posteriore
• Il gruppo di riscaldamento
• L’antenna ADML
• Il retrovisore interno
• La telecamera multifunzione
• Il captatore di pioggia e luminosità
• L’Airbag laterale del padiglione

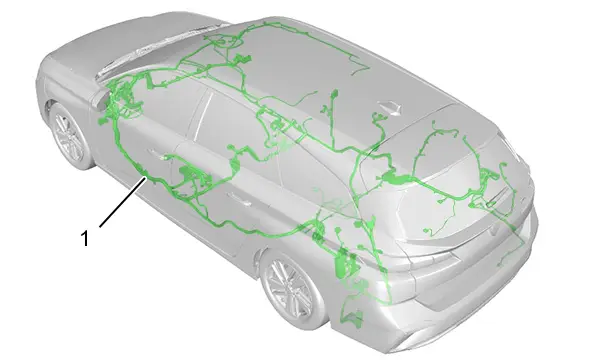

Scollegare i connettori del fascio elettrico (1).

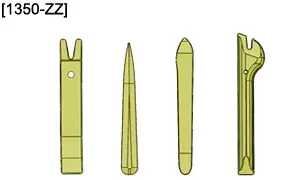

Sganciare ; Con gli attrezzi [1350-ZZ] :

• Le graffette dei fasci elettrici (1)
• Le fascette di fissaggio del fascio elettrico (1)

Smontare il fascio elettrico (1).

4. Rimontaggio

ATTENZIONE : Sostituire sistematicamente i fissaggi difettosi.

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

5. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

6. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
