Peugeot 308: Smontaggio-rimontaggio : Disco freno posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Alla sostituzione dei dischi, sostituire sistematicamente anche le piastre dei freni.

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità ( per lato)
Vite (Supporto della pinza del freno posteriore)	2

ATTENZIONE : La sostituzione delle viti della pinza del freno con viti nuove non è sistematica ; In caso di riutilizzo delle viti , pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

2. Attrezzatura

Materiale :

• Uno strumento di diagnosi
• Pinza spingi pistone

NOTA : Utilizzare i prodotti raccomandati dal Costruttore .

3. Smontaggio

3.1. Veicoli equipaggiati di comando del freno di stazionamento elettrico

ATTENZIONE : Prima di qualsiasi intervento sugli elementi di frenata posteriori, posizionare l’attrezzo di smontaggio dell’azionatore della pinza del freno motorizzata posteriore ; Con lo strumento di diagnosi.

Mettere la pinza del freno motorizzata posteriore in posizione di smontaggio ; Con lo strumento di diagnosi.

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme pinza freno posteriore motorizzato.

3.2. Smontaggio (seguito)

ATTENZIONE : Se il serbatoio del liquido dei freni è al livello massimo, rimuoverne il filtro e svuotare parzialmente il serbatoio con una siringa pulita al fine di evitarne lo straripamento.

CATENA DI TRAZIONE TERMICA

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Collocare il veicolo su un ponte elevatore a 2 colonne.

Smontare le ruote posteriori.

ATTENZIONE : Evitare di deteriorare la canalizzazione idraulica .

ATTENZIONE : Non aprire il circuito di frenata sulla pinza del freno.

Smontare la pinza del freno posteriore .

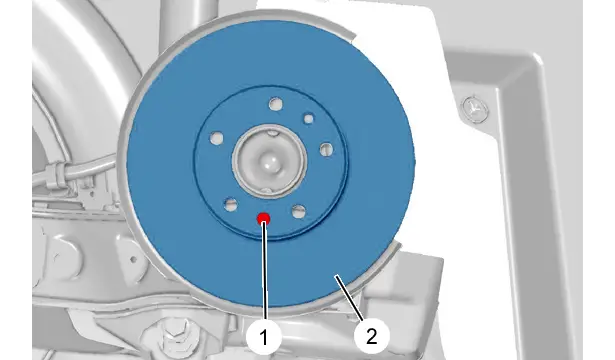

Smontare :

• La vite (1)
• Il disco del freno posteriore (2)

4. Pulizia

TASSATIVO : Non utilizzare aria compressa per pulire i freni.

4.1. Prima possibilità

Pulire il disco dei freni (2) e la pinza dei freni utilizzando uno dei prodotti raccomandati per la pulizia dei freni.

Lasciar gocciolare e asciugare.

Asciugare con un panno in carta :

• Il disco del freno posteriore (2)
• La pinza del freno

4.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

5. Controllo

Verificare visivamente :

• La tenuta attorno al pistone della pinza del freno motorizzata posteriore
• Il corretto stato e la regolazione perfetta delle cuffie di protezione
• L’usura dei dischi freno
• La protezione del disco

Sostituire i pezzi difettosi.

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

6. Rimontaggio

ATTENZIONE : I pezzi devono essere puliti e privi di qualsiasi traccia di usura anormale o di urti.

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE TERMICA

Coppie di serraggio :

• Sistema di frenata
• Ruote

Rimontare :

• Il disco del freno posteriore (2)
• La vite (1)

6.1. Veicoli equipaggiati di comando del freno di stazionamento elettrico

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme pinza freno posteriore motorizzato.

ATTENZIONE : Non ruotare il pistone della pinza del freno motorizzata posteriore per spingerlo.

Spingere il pistone della pinza del freno motorizzato posteriore ; Con una pinza spingi pistoni.

Sorvegliare il livello del liquido dei freni.

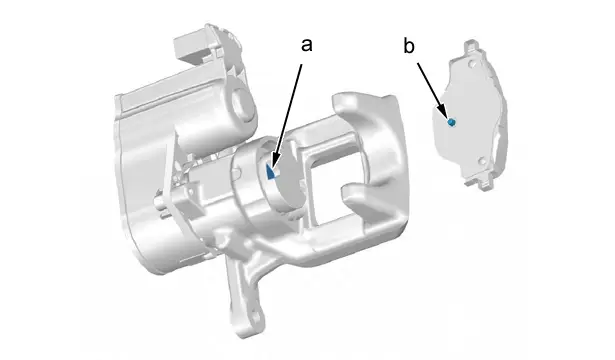

ATTENZIONE : Verificare che il dentino di posizionamento (in "b") della pastiglia si inserisca correttamente nella scanalatura (in "a") del pistone.

ATTENZIONE : La sostituzione delle viti della pinza del freno con viti nuove non è sistematica ; In caso di riutilizzo delle viti , pulire ed applicare sulla filettatura un prodotto frenafiletti indice E3 .

Rimontare la pinza del freno posteriore .

6.2. Veicoli con freno di stazionamento a comando manuale

Sospingere il pistoncino della pinza del freno ; Con una pinza spingi pistoni.

Sorvegliare il livello del liquido dei freni.

ATTENZIONE : La sostituzione delle viti della pinza del freno con viti nuove non è sistematica ; In caso di riutilizzo delle viti , pulire ed applicare sulla filettatura un prodotto frenafiletti indice E3 .

Rimontare la pinza del freno posteriore .

6.3. Operazioni comuni

Rimontare :

• Le ruote posteriori
• Il veicolo sulle sue ruote

CATENA DI TRAZIONE TERMICA

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare la batteria di servizio.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

Con lo strumento di diagnosi :

• Seguire la procedura dell’attrezzo di diagnosi
• Leggere e cancellare i codici difetto

TASSATIVO : Premere più volte il pedale del freno, lentamente e progressivamente, a motore avviato, prima che il veicolo si muova.

Verificare il serraggio dei bulloni delle ruote.

Verificare il livello del liquido dei freni e completarlo se necessario.
