Peugeot 308: Smontaggio-rimontaggio : Pinza freno posteriore

Peugeot 308 (P5) 2021-2025 Manuale di servizio / Meccanica :: Frenata / Freni posteriori / Smontaggio-rimontaggio : Pinza freno posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Vite del supporto della pinza del freno (Freno di stazionamento a comando elettrico)	2( per lato)
Vite del supporto della pinza del freno (Freno di stazionamento manuale)	2( per lato)
Flessibile del freno	1( per lato)

ATTENZIONE : La sostituzione delle viti della pinza del freno con viti nuove non è sistematica ; In caso di riutilizzo delle viti , pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

2. Attrezzatura

Utilizzare i prodotti raccomandati dal Costruttore .

Materiale :

Uno strumento di diagnosi (Freno di stazionamento a comando elettrico)
Un premi pedale
Pinza spingi pistone

3. Smontaggio

ATTENZIONE : Se il serbatoio del liquido dei freni è al livello massimo, rimuoverne il filtro e svuotare parzialmente il serbatoio con una siringa pulita al fine di evitarne lo straripamento.

CATENA DI TRAZIONE TERMICA

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Posizionare il premi pedale sul pedale del freno, per evitare il gocciolamento del liquido dei freni durante il disaccoppiamento dei tubi del freno.

Sollevare e sostenere il veicolo.

Smontare le ruote posteriori.

3.1. Veicoli equipaggiati di comando del freno di stazionamento elettrico

ATTENZIONE : Prima di qualsiasi intervento sugli elementi di frenata posteriori, posizionare l’attrezzo di smontaggio dell’azionatore della pinza del freno motorizzata posteriore ; Con lo strumento di diagnosi.

NOTA : Operazioni simmetriche.

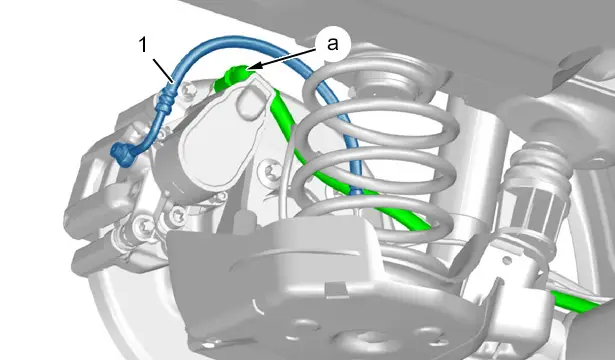

Scollegare il connettore(in "a").

Otturare il connettore dell’azionatore della pinza del freno motorizzata posteriore ; Con i tappi di pulizia.

Smontare il flessibile del freno ‎(1)(prevedere l’efflusso del liquido dei freni).

Tappare il raccordo e la pinza del freno ; Con i tappi di pulizia.

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme pinza freno posteriore motorizzato.

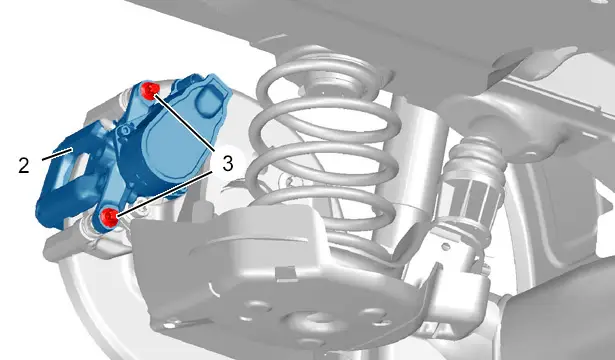

Smontare :

Le viti (3)
L’insieme pinza del freno (2) posteriore motorizzata
Le pastiglie
Gli spessori insonorizzanti

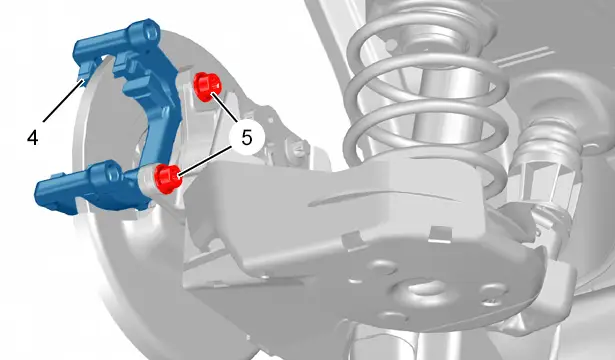

Smontare :

Le viti (5)
Il supporto (4) della pinza del freno

3.2. Veicoli con freno di stazionamento a comando manuale

NOTA : Operazioni simmetriche.

Sganciare il cavo del freno di stazionamento (in "b").

Estrarre il cavo del freno di stazionamento dal passacavo(in "c").

ATTENZIONE : Tappare il raccordo e la pinza del freno ; Con i tappi di pulizia.

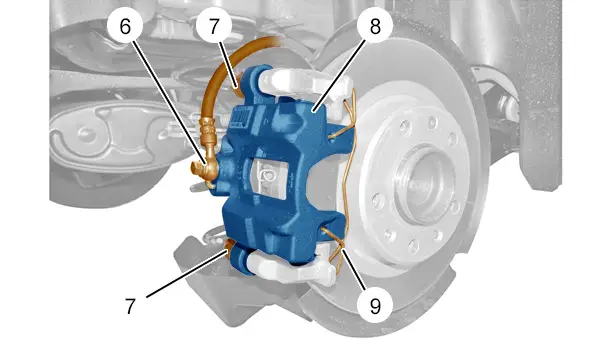

Smontare :

Il flessibile del freno (6)
La molla (9)
Gli otturatori (7)
Le viti della pinza del freno
La pinza del freno (8)
Le pastiglie
Le viti del supporto della pinza del freno
Il supporto della pinza dei freni

4. Pulizia

TASSATIVO : Non utilizzare aria compressa per pulire i freni.

4.1. Prima possibilità

Pulire il disco del freno e la sua pinza con un prodotto pulente per freni preconizzato.

Lasciar gocciolare e asciugare.

Asciugare con un panno in carta :

Il disco del freno
La pinza del freno

4.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

5. Controllo

Verificare visivamente :

La tenuta attorno al pistone della pinza del freno motorizzata posteriore
Il corretto stato e la regolazione perfetta delle cuffie di protezione
L’usura dei dischi freno

Sostituire i pezzi difettosi.

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

6. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA

Coppie di serraggio :

Sistema di frenata
Ruote

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

Sistema di frenata
Ruote

6.1. Veicoli con freno di stazionamento a comando manuale

NOTA : Operazioni simmetriche.

Sospingere il pistoncino della pinza del freno ; Con una pinza spingi pistoni.

ATTENZIONE : Ad ogni smontaggio, pulire sistematicamente la filettatura delle viti di supporto della pinza del freno.

ATTENZIONE : La sostituzione delle viti della pinza del freno con viti nuove non è sistematica ; In caso di riutilizzo delle viti "E3", pulire ed applicare sulla filettatura un prodotto frenafiletti indice .

Rimontare :

Il supporto della pinza dei freni
Le viti del supporto della pinza del freno (Nuove)
Le pastiglie
La pinza del freno (8)
Le viti della pinza del freno
Gli otturatori (7)
La molla (9)

Togliere i tappi di protezione.

Rimontare il flessibile del freno (6)(nuova).

Impegnare il cavo del freno di stazionamento nella guida (in "c").

6.2. Veicoli equipaggiati di comando del freno di stazionamento elettrico

Operazioni simmetriche.

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme pinza freno posteriore motorizzato.

ATTENZIONE : Non ruotare il pistone della pinza del freno motorizzata posteriore per spingerlo.

Sospingere il pistoncino della pinza del freno ; Con una pinza spingi pistoni.

ATTENZIONE : Dopo lo smontaggio pulire sistematicamente la maschiatura delle viti (5).

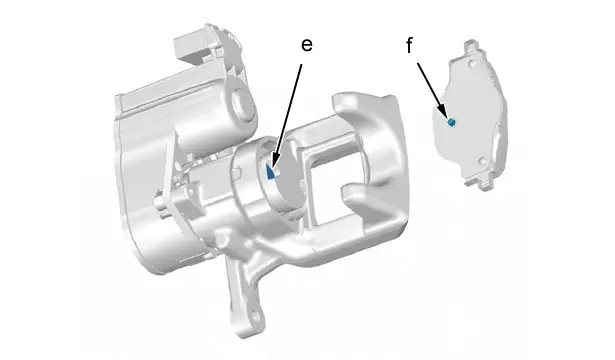

ATTENZIONE : Verificare che il dentino di posizionamento (in "f") della pastiglia si inserisca correttamente nella scanalatura (in "e") del pistone.

ATTENZIONE : La sostituzione delle viti della pinza del freno (3) con viti nuove non è sistematica ; In caso di riutilizzo delle viti (3), pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .
